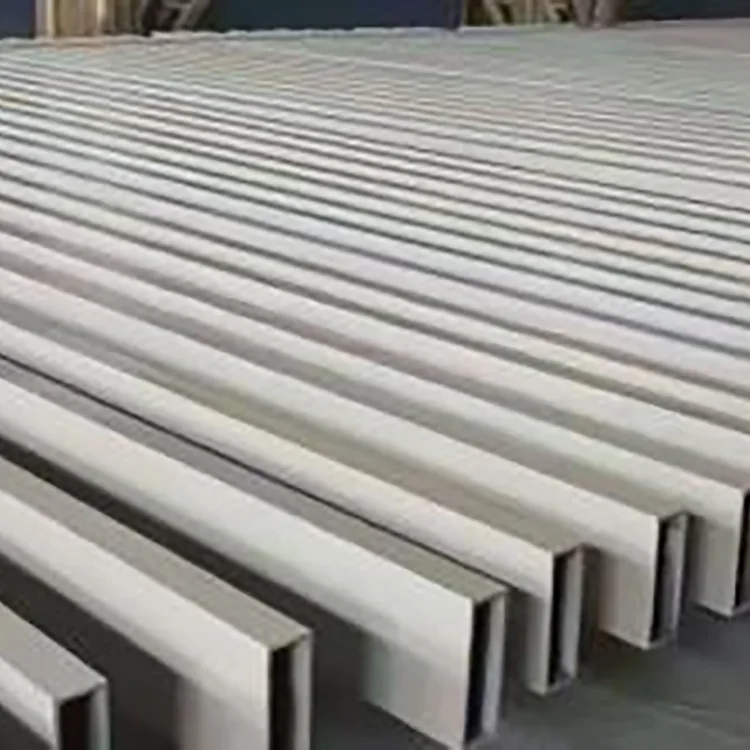

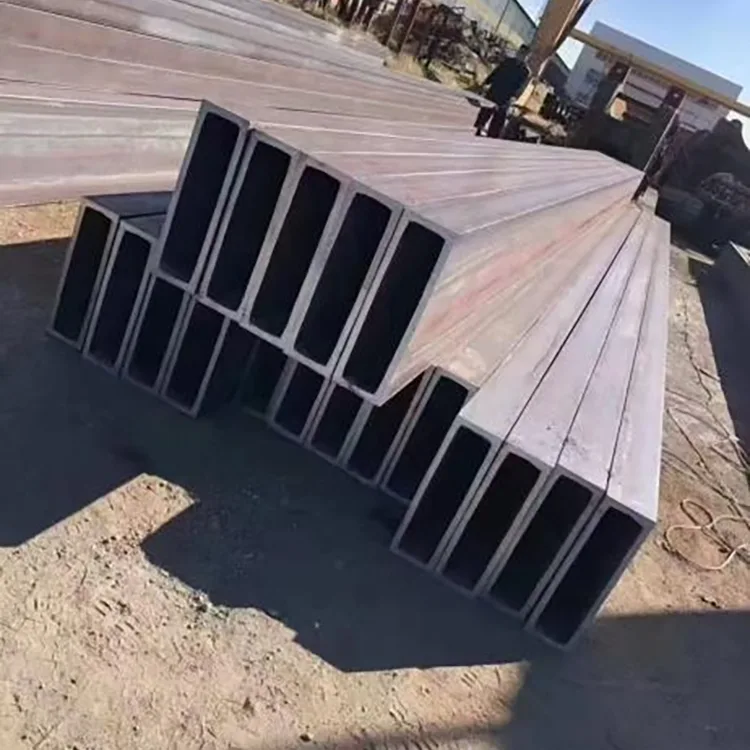

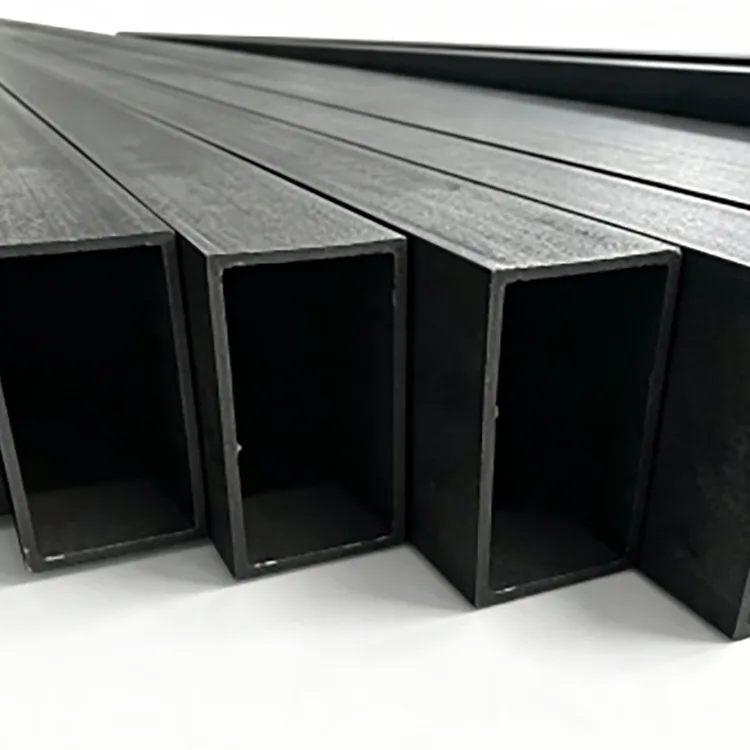

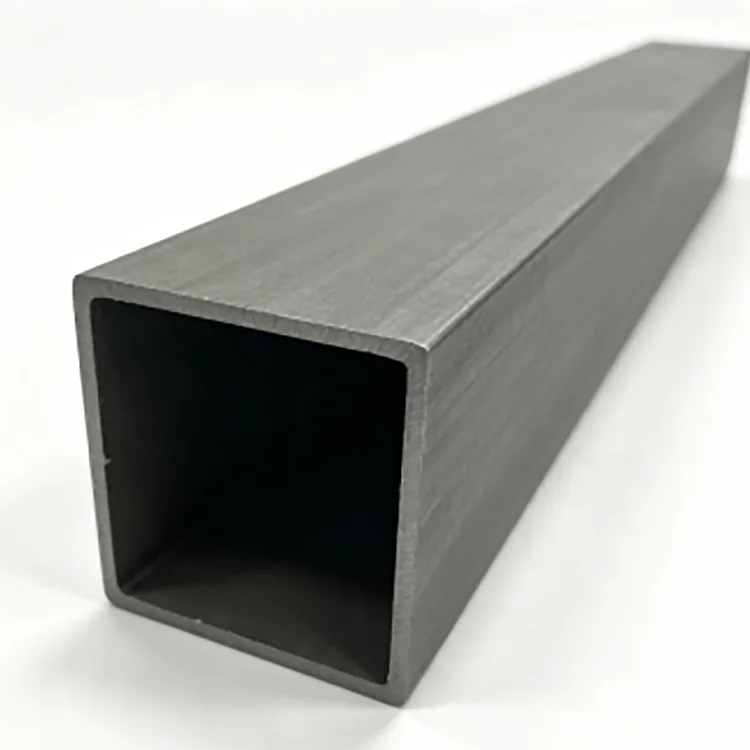

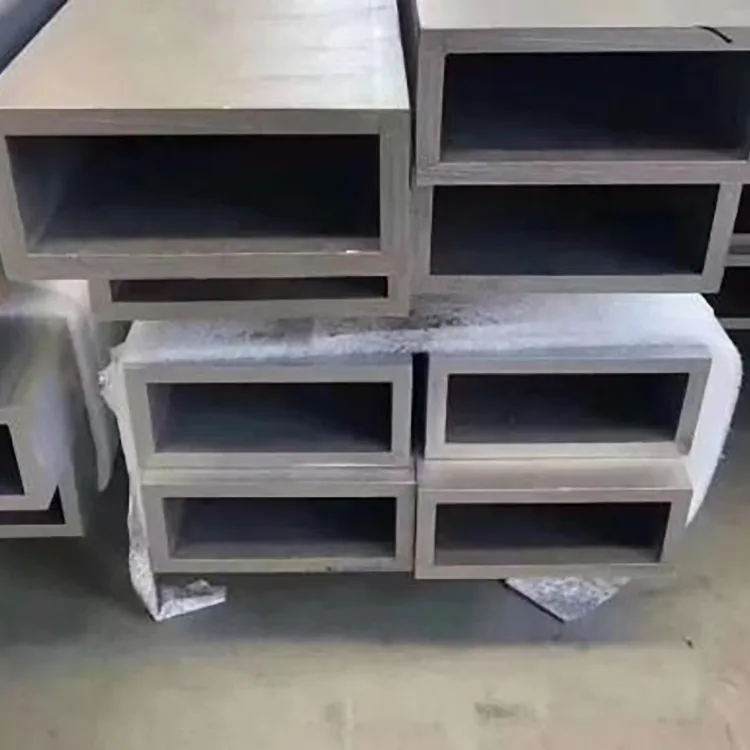

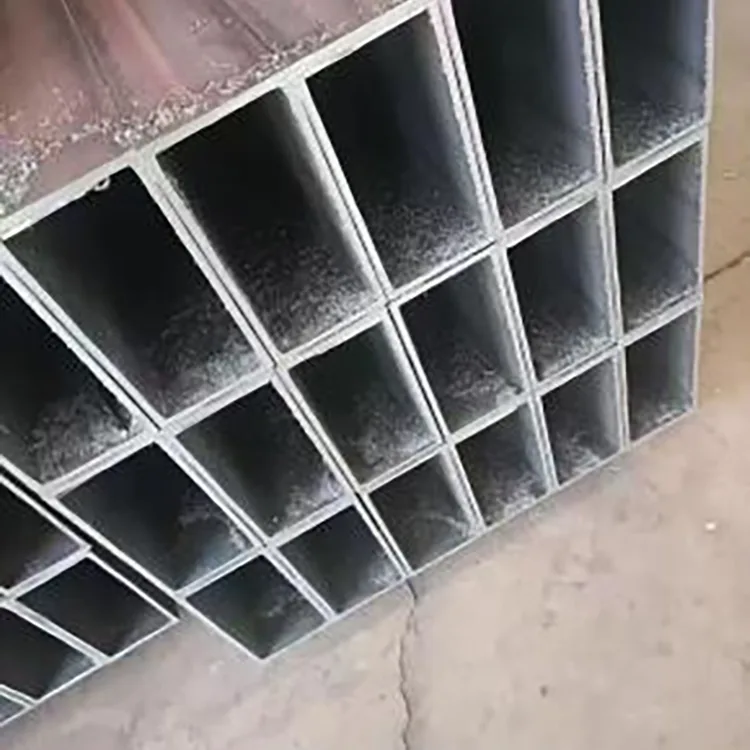

Σωλήνας ορθής γωνίας από χάλυβα ακριβείας

Το Precision Steel Right-Angle Tube έχει αναπτυχθεί για εφαρμογές όπου η γεωμετρία ενός συμβατικού τετράγωνου ή ορθογώνιου σωλήνα δεν είναι αρκετά ακριβής για την τελική συναρμολόγηση.

Αντί για μια εμφανώς στρογγυλεμένη γωνία, το τμήμα διαμορφώνεται για να δημιουργήσει ένα καθορισμένο γωνιακό προφίλ 90°. Αυτό διευκολύνει την ευθυγράμμιση των παρακείμενων τμημάτων, τη διατήρηση ευθειών οπτικών γραμμών και τον έλεγχο των τελικών διαστάσεων των κατασκευασμένων πλαισίων.

Ο σωλήνας παράγεται από ανθρακούχο χάλυβα Q235B ή Q355B μέσω προοδευτικής ψυχρής διαμόρφωσης, συγκόλλησης υψηλής συχνότητας, διαστασιολόγησης, ευθυγράμμισης και κοπής ακριβείας. Η διαδικασία κατασκευής εστιάζει στη γεωμετρία των γωνιών, τη συνοχή του πάχους του τοίχου, την ευθύτητα και τον έλεγχο διαστάσεων αντί να παράγει απλώς μια τυπική κοίλη διατομή.

Για δομικά κουφώματα εσωτερικών χώρων, βάσεις εξοπλισμού, κατασκευές οθόνης, ράφια, χωρίσματα και διακοσμητικές χαλύβδινες κατασκευές, αυτό το προφίλ μπορεί να μειώσει την ποσότητα της προσαρμογής και της επιφανειακής διόρθωσης που απαιτείται κατά την κατασκευή.

Τεχνικές Προδιαγραφές

Γιατί έχει σημασία το γωνιακό προφίλ 90°

Ένα συμβατικό κοίλο τμήμα έχει συνήθως μια στρογγυλεμένη εξωτερική γωνία που δημιουργείται κατά τη διαμόρφωση. Αυτή η ακτίνα είναι αποδεκτή για πολλές δομικές εφαρμογές, αλλά μπορεί να γίνει άβολη όταν δύο μέλη πρέπει να συναντηθούν στενά ή όταν η ίδια η γωνία παραμένει ορατή μετά το φινίρισμα.

Το προφίλ ορθής γωνίας προορίζεται για καταστάσεις όπου η γεωμετρία της γωνίας επηρεάζει την κατασκευή.

Καλύτερη ευθυγράμμιση των αρθρώσεων

Ένα καθορισμένο γωνιακό προφίλ διευκολύνει την τοποθέτηση του σωλήνα σε ένα άλλο ευθύ τμήμα. Για κουφώματα, χωρίσματα, κατασκευές εξοπλισμού και αρχιτεκτονική χάλυβα, η καλύτερη ευθυγράμμιση μπορεί να μειώσει την ανάγκη για υπερβολική λείανση ή εργασίες πλήρωσης.

Συνεπείς διαστάσεις

Το πάχος του τοίχου και οι διαστάσεις τομής ελέγχονται κατά τη διαμόρφωση και το μέγεθος. Η σταθερή γεωμετρία είναι ιδιαίτερα σημαντική όταν ο σωλήνας υποβάλλεται σε επεξεργασία με αυτόματη κοπή, διάτρηση, συγκόλληση ή εξοπλισμό συναρμολόγησης.

Πιο καθαρή τελική εμφάνιση

Για εκτεθειμένα χαλύβδινα κουφώματα και διακοσμητικές κατασκευές, οι ευθείες άκρες και οι ελεγχόμενες γωνίες δημιουργούν καθαρότερες οπτικές γραμμές μετά τη βαφή ή την βαφή πούδρας.

Κατάλληλο για δευτερογενή επεξεργασία

Η επιφάνεια του μαύρου χάλυβα παρέχεται χωρίς γαλβανισμένη επίστρωση, καθιστώντας την κατάλληλη για έργα που απαιτούν τη δική τους βαφή, βαφή πούδρας, φινίρισμα ψησίματος ή άλλη επεξεργασία επιφάνειας.

Διαδικασία Παραγωγής

Η οδός παραγωγής σχεδιάζεται γύρω από τον έλεγχο των διαστάσεων αντί να διαμορφώνει απλώς τον χάλυβα σε ένα κοίλο τμήμα.

1. Επιλογή και προετοιμασία πηνίου χάλυβα

Ο χάλυβας Q235B ή Q355B επιλέγεται σύμφωνα με τον απαιτούμενο βαθμό αντοχής και εφαρμογή. Το εισερχόμενο υλικό ελέγχεται πριν από τη διαμόρφωση για να μειωθούν οι διακυμάνσεις στο πάχος και στις μηχανικές ιδιότητες μεταξύ των παρτίδων παραγωγής.

2. Προετοιμασία και ισοπέδωση λωρίδων

Η χαλύβδινη λωρίδα ισοπεδώνεται και προετοιμάζεται για συνεχή διαμόρφωση. Η σωστή κατάσταση της λωρίδας είναι σημαντική επειδή η υπολειπόμενη παραμόρφωση μπορεί αργότερα να επηρεάσει την ακρίβεια και την ευθύτητα της γωνίας.

3. Προοδευτική Ψυχρή Διαμόρφωση

Η λωρίδα διέρχεται από πολλαπλά στάδια διαμόρφωσης αντί να ωθείται στο τελικό σχήμα σε μία μόνο λειτουργία.

Η ακολουθία σχηματισμού αναπτύσσει σταδιακά το τετράγωνο ή ορθογώνιο τμήμα ενώ ελέγχεται η γεωμετρία της γωνίας. Αυτό είναι το βασικό στάδιο για την επίτευξη ενός καθορισμένου προφίλ ορθής γωνίας.

4. Συγκόλληση υψηλών συχνοτήτων

Αφού τα άκρα της ταινίας ενωθούν, η επαγωγική συγκόλληση υψηλής συχνότητας σχηματίζει τη διαμήκη ραφή.

Η κατάσταση συγκόλλησης ελέγχεται ανάλογα με το πάχος του υλικού και την ταχύτητα παραγωγής. Η ποιότητα της συγκόλλησης είναι σημαντική επειδή η υπερβολική εισροή θερμότητας, η ανεπαρκής σύντηξη ή η κακή προετοιμασία των άκρων μπορεί να επηρεάσουν τον τελικό σωλήνα.

5. Αλλαγή μεγέθους και ίσιωμα

Μετά τη συγκόλληση, ο σωλήνας περνά μέσα από τον εξοπλισμό διαστασιολόγησης και ευθυγράμμισης για να ελέγξει τις τελικές του διαστάσεις και τη συνολική ευθύτητα του.

Αυτό το στάδιο είναι ιδιαίτερα σημαντικό για την κατασκευή ακριβείας, επειδή ακόμη και μια σωστά διαμορφωμένη διατομή μπορεί να δημιουργήσει προβλήματα συναρμολόγησης εάν ο τελικός σωλήνας έχει υπερβολική απόκλιση στο μήκος του.

6. Κοπή Ακριβείας και Τελική Επεξεργασία

Ο τελικός σωλήνας κόβεται σε τυπικά μήκη 6 m ή προσαρμοσμένα μήκη από 3–12 m.

Η κοπή ακριβείας, η λοξοτομή, η αφαίρεση γρεζιών, η λοξότμηση και η διάτρηση μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις κατασκευής.

7. Επιθεώρηση και συσκευασία

Οι έτοιμοι σωλήνες ελέγχονται για διαστάσεις, πάχος τοιχώματος, γεωμετρία γωνίας, ευθύτητα, κατάσταση συγκόλλησης, ποιότητα επιφάνειας και ακρίβεια κοπής πριν από τη συσκευασία.

Η μέθοδος συσκευασίας επιλέγεται σύμφωνα με το μέγεθος του σωλήνα, την ποσότητα παραγγελίας, τη μέθοδο μεταφοράς και τις συνθήκες εκφόρτωσης του πελάτη.

Ποιοτικός έλεγχος εργοστασίου

Για κοίλες διατομές ακριβείας, η επιθεώρηση διαστάσεων είναι εξίσου σημαντική με τη βασική ποιότητα χάλυβα.

Κατά την παραγωγή, ο ποιοτικός έλεγχος επικεντρώνεται στα σημεία που μπορούν να επηρεάσουν άμεσα την κατασκευή:

● Επαλήθευση υλικού: Ο βαθμός Q235B ή Q355B ελέγχεται σε σχέση με τις απαιτήσεις παραγγελίας.

● Πάχος τοιχώματος: Το πραγματικό πάχος παρακολουθείται για να διατηρηθεί η καθορισμένη ανοχή ±0,1 mm.

● Διαστάσεις τομής: Οι εξωτερικές διαστάσεις ελέγχονται μετά το μέγεθος αντί να βασίζονται μόνο στις ρυθμίσεις του μηχανήματος μορφοποίησης.

● Γεωμετρία γωνίας: Το προφίλ 90° και η κατακόρυφη γωνία ελέγχονται για τον εντοπισμό της απόκλισης σχηματισμού.

● Ευθύτητα: Τα τελειωμένα μήκη ελέγχονται για κάμψη ή παραμόρφωση που θα μπορούσαν να επηρεάσουν τη συναρμολόγηση του πλαισίου.

● Κατάσταση συγκόλλησης: Η διαμήκης συγκόλληση υψηλής συχνότητας παρακολουθείται για ορατά ελαττώματα και συνοχή σχηματισμού.

● Ποιότητα τέλους: Τα κομμένα άκρα ελέγχονται μετά από κοπή, λοξότμηση ή αφαίρεση γρεζιών.

● Συνοχή παρτίδας: Τα δείγματα παραγωγής συγκρίνονται σε όλη την παρτίδα για να μειωθεί η διακύμανση των διαστάσεων μεταξύ των δεσμίδων.

Για έργα με αυστηρότερες απαιτήσεις επιθεώρησης, τα αρχεία επιθεώρησης διαστάσεων και η επιθεώρηση τρίτων μπορούν να κανονιστούν σύμφωνα με τις προδιαγραφές παραγγελίας.

Q235B ή Q355B: Ποιο να επιλέξετε;

Η ποιότητα του υλικού θα πρέπει να επιλέγεται σύμφωνα με το πραγματικό δομικό φορτίο αντί να επιλέγεται απλώς η υψηλότερη ποιότητα.

Για τις φέρουσες κατασκευές, η τελική επιλογή υλικού θα πρέπει να ακολουθεί τον δομικό υπολογισμό, τον κώδικα σχεδιασμού, τη μέθοδο σύνδεσης και τον απαιτούμενο συντελεστή ασφαλείας.

Κύριες Εφαρμογές

Μεταλλικές Κατασκευές Εσωτερικών Χώρων

Χρησιμοποιείται για εσωτερικά κουφώματα ημιώροφου, χωρίσματα, δομές στήριξης οροφής, εκθεσιακές κατασκευές και άλλα χαλύβδινα πλαίσια όπου η ακρίβεια διαστάσεων και η εμφάνιση είναι σημαντικές.

Κουφώματα Εξοπλισμού και Μηχανημάτων

Η γεωμετρία ελεγχόμενης διατομής είναι χρήσιμη για πλαίσια εξοπλισμού αυτοματισμού, βάσεις μηχανών, στηρίγματα μεταφορέων, δομές οργάνων και περιβλήματα κατασκευασμένου εξοπλισμού.

Αρχιτεκτονική και Διακοσμητική Χαλυβουργία

Κατάλληλο για εσωτερικούς χώρους ξενοδοχείων, εκθεσιακούς χώρους, εμπορικούς χώρους, εξαρτήματα σκαλοπατιών, διακοσμητικά κουφώματα και αρχιτεκτονικές μεταλλικές κατασκευές που απαιτούν καθαρές ευθείες γραμμές.

Ράφια αποθήκης και βιομηχανικές πλατφόρμες

Τα τμήματα Q235B ή Q355B μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις φορτίου για ράφια αποθήκευσης, σταθμούς εργασίας, βιομηχανικές πλατφόρμες και δομές υποστήριξης εξοπλισμού.

Μη Τυπική Κατασκευή

Προσαρμοσμένες διαστάσεις, σταθερά μήκη, οπές, λοξοτμήσεις, λοξοτομές και άλλες εργασίες κατεργασίας μπορούν να παρέχονται όταν ο σωλήνας ενσωματώνεται σε ένα κατασκευασμένο συγκρότημα.

Σωλήνας ορθής γωνίας από χάλυβα ακριβείας έναντι συμβατικού κοίλου τμήματος

Το κύριο πλεονέκτημα δεν είναι ότι ο σωλήνας αντικαθιστά κάθε συμβατικό κοίλο τμήμα. Είναι ότι το πιο ελεγχόμενο προφίλ γωνίας και διαστάσεων μπορεί να είναι χρήσιμο όπου η ακρίβεια κατασκευής και η τελική εμφάνιση αποτελούν μέρος των απαιτήσεων του έργου.

Μαύρη Ατσάλινο Επιφάνεια και Δευτερεύον Φινίρισμα

Το στάνταρ προϊόν διατίθεται ως μαύρος, μη επικαλυμμένος χάλυβας.

Αυτή η διαμόρφωση επιλέγεται συχνά όταν ο πελάτης σχεδιάζει να πραγματοποιήσει επιφανειακή επεξεργασία μετά την κατασκευή. Ανάλογα με το έργο, οι διαθέσιμες διαδικασίες φινιρίσματος μπορεί να περιλαμβάνουν:

● Ζωγραφική

● Επικάλυψη πούδρας

● Φινίρισμα ψησίματος

● Γαλβανισμός

● Άλλες καθορισμένες αντιδιαβρωτικές επεξεργασίες

Πριν από την επίστρωση, η επιφάνεια πρέπει να καθαριστεί σωστά και να προετοιμαστεί σύμφωνα με το επιλεγμένο σύστημα επίστρωσης. Για έργα που εκτίθενται σε υγρασία, εξωτερικούς καιρούς, ψεκασμό αλατιού ή διαβρωτικά περιβάλλοντα, θα πρέπει να προσδιορίζεται ένα κατάλληλο σύστημα προστασίας από τη διάβρωση αντί να χρησιμοποιείται ακατέργαστο μαύρο χάλυβα.

Προσαρμοσμένη επεξεργασία

Ο σωλήνας μπορεί να παραδοθεί σύμφωνα με τις απαιτήσεις κατασκευής και όχι μόνο ως τυπικά μήκη 6 m.

Οι διαθέσιμες επιλογές περιλαμβάνουν:

● Κοπή σταθερού μήκους 3–12 m

● Κοπή ακριβείας

● Λοξοτομή

● Αφαίρεση γρεζιών

● Λοξοτομή

● Προδιάτρηση

● Διατάξεις επαναβαφής ή γαλβανισμού

● Προσαρμοσμένες διαστάσεις τμήματος

● Προσαρμοσμένο πάχος τοίχου

● Ειδική επεξεργασία σύμφωνα με σχέδια

Για την προσφορά, οι αγοραστές θα πρέπει να παρέχουν το απαιτούμενο μέγεθος τομής, πάχος τοιχώματος, ποιότητα υλικού, ποσότητα, μήκος, επεξεργασία επιφάνειας και τυχόν σχέδια μηχανικής κατεργασίας.

Πληροφορίες Προμηθειών και Προμηθειών

Για παραγγελίες μηχανικής και κατασκευής, οι πιο σημαντικές προδιαγραφές που πρέπει να επιβεβαιωθούν πριν από την αγορά δεν είναι μόνο οι εξωτερικές διαστάσεις.

Οι αγοραστές θα πρέπει να προσδιορίσουν:

1.Μέγεθος τομής: τετράγωνες ή ορθογώνιες διαστάσεις.

2.Πάχος τοιχώματος: απαιτούμενο πάχος και ανοχή.

3. Ποιότητα χάλυβα: Q235B ή Q355B.

4.Μήκος: τυπικό 6 m ή σταθερά μήκη από 3–12 m.

5. Απαίτηση γωνίας: απαιτείται γεωμετρία 90° και ανοχή.

6.Επιφάνεια: μαύρο χάλυβα ή δευτερεύουσα επιφανειακή επεξεργασία.

7. Μηχανική: κοπή, διάτρηση, λοξότμηση, λοξοτομή ή αφαίρεση γρεζιών.

8.Επιθεώρηση: τυπική εργοστασιακή επιθεώρηση ή πρόσθετη επιθεώρηση τρίτων.

Για επαναλαμβανόμενα έργα, η διατήρηση της ίδιας ποιότητας υλικού, διαστάσεων τομής, πάχους τοιχώματος, μεθόδου επεξεργασίας και απαιτήσεων επιθεώρησης συμβάλλει στη διατήρηση της συνοχής μεταξύ των παρτίδων.

Γιατί να αγοράσετε σωλήνα ορθής γωνίας από χάλυβα ακριβείας από τη Rongheng;

Η Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. λειτουργεί μια διεθνή πλατφόρμα πωλήσεων που υποστηρίζεται από την Tianjin Gefu Steel, ενσωματώνοντας τους πόρους κατασκευής χάλυβα με την προσφορά εξαγωγών.

Η εταιρεία βρίσκεται στη Βιομηχανική Ζώνη Daqiuzhuang, Tianjin, μια από τις μεγαλύτερες περιοχές παραγωγής χάλυβα της Κίνας. Η γκάμα προϊόντων της καλύπτει χαλύβδινους σωλήνες, κοίλες διατομές, προφίλ χάλυβα, γαλβανισμένα προϊόντα και προϊόντα στερέωσης φωτοβολταϊκών.

Για μαζικά έργα, το Rongheng υποστηρίζει προσαρμοσμένες διαστάσεις, παροχή σταθερού μήκους, δευτερεύουσα επεξεργασία, απαιτήσεις OEM/ODM και επιθεώρηση βάσει έργου. Ο ετήσιος όγκος παραγωγής και πωλήσεων χάλυβα του ομίλου ξεπερνά τους 1,3 εκατομμύρια τόνους, υποστηρίζοντας τις προμήθειες μηχανικών εμπορευματοκιβωτίων και χύδην φορτίου.

Για μεγαλύτερες παραγγελίες, ο προγραμματισμός παραγωγής και η παράδοση οργανώνονται συνήθως σύμφωνα με τις προδιαγραφές, την ποσότητα, τις απαιτήσεις επεξεργασίας και τις συνθήκες επιθεώρησης.

FAQ

Q1. Ποια είναι η διαφορά μεταξύ του σωλήνα ορθής γωνίας από χάλυβα ακριβείας και ενός συμβατικού τετράγωνου σωλήνα;

Η κύρια διαφορά είναι η γεωμετρία της γωνίας και οι απαιτήσεις ελέγχου διαστάσεων. Οι συμβατικοί τετράγωνοι σωλήνες έχουν συνήθως στρογγυλεμένες γωνίες, ενώ αυτό το προϊόν είναι διαμορφωμένο με πιο καθορισμένο γωνιακό προφίλ 90° για εφαρμογές όπου η ευθυγράμμιση και η εμφάνιση των αρμών είναι σημαντικές.

Ε2. Είναι ο σωλήνας χωρίς ραφή;

Όχι. Είναι ένα συγκολλημένο κοίλο τμήμα που κατασκευάζεται με προοδευτική ψυχρή διαμόρφωση ακολουθούμενη από συγκόλληση υψηλής συχνότητας. Επομένως, δεν πρέπει να περιγράφεται ως σωλήνας χωρίς ραφή.

Ε3. Μπορεί ο μαύρος χαλύβδινος σωλήνας να βαφτεί ή να βαφτεί με πούδρα;

Ναί. Η μη επικαλυμμένη επιφάνεια από μαύρο χάλυβα μπορεί να προετοιμαστεί για βαφή, βαφή πούδρας, φινίρισμα ψησίματος ή άλλες καθορισμένες επιφανειακές επεξεργασίες. Απαιτείται σωστός καθαρισμός και προετοιμασία της επιφάνειας πριν από την επίστρωση.

Ε4. Θα σκουριάσει ο μαύρος χάλυβας κατά την αποθήκευση;

Ναί. Ο μη επεξεργασμένος ανθρακούχο χάλυβας μπορεί να οξειδωθεί όταν εκτεθεί στην υγρασία. Συνιστάται η ξηρή αποθήκευση σε εσωτερικούς χώρους και οι σωλήνες θα πρέπει να προστατεύονται από τη βροχή, τη συμπύκνωση και τις παρατεταμένες συνθήκες υγρασίας πριν από την επιφανειακή επεξεργασία.

Q5. Να επιλέξω Q235B ή Q355B;

Το Q235B είναι κατάλληλο για πολλά συμβατικά κουφώματα εσωτερικών χώρων, δομές εξοπλισμού και διακοσμητικές εφαρμογές. Το Q355B θα πρέπει να λαμβάνεται υπόψη όταν ο δομικός σχεδιασμός απαιτεί υψηλότερη αντοχή υλικού ή όταν η εφαρμογή περιλαμβάνει μεγαλύτερη φόρτιση.

Ε6. Τι μήκη μπορείτε να παρέχετε;

Το τυπικό μήκος είναι 6 m. Προσαρμοσμένα σταθερά μήκη από 3–12 m μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις της παραγγελίας.

Ε7. Μπορείτε να κόψετε, να τρυπήσετε, να λοξοτομήσετε ή να λοξοτομήσετε τον σωλήνα πριν από την παράδοση;

Ναί. Η κοπή ακριβείας, η διάτρηση, η λοξοτομή, η αφαίρεση γρεζιών και η λοξότμηση μπορούν να διευθετηθούν σύμφωνα με τα σχέδια ή τις απαιτήσεις επεξεργασίας.

Ε8. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Καταχωρίστε τις διαστάσεις τομής, το πάχος του τοιχώματος, την ποιότητα υλικού, την ποσότητα, το απαιτούμενο μήκος, την επεξεργασία επιφάνειας και τυχόν πρόσθετες απαιτήσεις κατεργασίας. Τα σχέδια συνιστώνται για μη τυπική επεξεργασία.

Ε9. Είναι αυτό το προϊόν κατάλληλο για εφαρμογές σε εξωτερικούς χώρους;

Η τυπική έκδοση μαύρου χάλυβα δεν συνιστάται για μακροχρόνια έκθεση σε εξωτερικούς χώρους χωρίς αντιδιαβρωτική προστασία. Για υπαίθρια, υγρά, παράκτια ή διαβρωτικά περιβάλλοντα, θα πρέπει να λαμβάνεται υπόψη ο γαλβανισμένος ή αλλιώς προστατευμένος χάλυβας.

Q10. Μπορείτε να παρέχετε προσαρμοσμένα μεγέθη;

Ναί. Εκτός από τις αναφερόμενες σειρές τετράγωνων και ορθογώνιων σωλήνων, μπορούν να συζητηθούν προσαρμοσμένες διαστάσεις, πάχη τοιχωμάτων, μήκη, μηχανική κατεργασία και επεξεργασία επιφάνειας σύμφωνα με τις απαιτήσεις του έργου.
