ΜαςΧαλύβδινα κανάλιαΗ σειρά παράγεται με τμήμα σχήματος U που διαθέτει κανονικό άνοιγμα και ομαλή μετάβαση μεταξύ του ιστού και των φλαντζών. Αυτό το τμήμα χρησιμοποιείται συνήθως για τεγίδες, ράγες οδήγησης, κανάλια, βάσεις εξοπλισμού και άλλα κατασκευασμένα συγκροτήματα χάλυβα όπου το ανοιχτό προφίλ είναι χρήσιμο για σύνδεση και στήριξη.
Παρέχουμε τακτικές προδιαγραφές από το απόθεμα καθώς και προσαρμοσμένα τμήματα για συγκεκριμένες παραγγελίες. Ο έλεγχος διαστάσεων εστιάζει στο πλάτος της φλάντζας, στο πάχος του ιστού και στο πάχος της φλάντζας, βοηθώντας τα τμήματα να ταιριάζουν με χάλυβα σχήματος C και σχήματος Z όταν χρησιμοποιούνται μαζί στην ίδια δομή.
Το προφίλ σε σχήμα U παρέχει μια ανοιχτή πλευρά για σύνδεση, τοποθέτηση και συναρμολόγηση, καθιστώντας το πρακτικό για δομικές εφαρμογές και εφαρμογές υποστήριξης εξοπλισμού.
Το πλάτος της φλάντζας, το πάχος του ιστού και το πάχος της φλάντζας ελέγχονται σύμφωνα με το καθορισμένο τμήμα, το οποίο έχει σημασία όταν πολλά χαλύβδινα προφίλ πρέπει να συναρμολογηθούν μαζί.
Το υλικό μπορεί να υποστεί επεξεργασία μέσω κάμψης, διάτρησης και συγκόλλησης σύμφωνα με τις απαιτήσεις του τελικού εξαρτήματος ή της χαλύβδινης δομής.
| Είδος | Διαθέσιμο εύρος |
|---|---|
| Κινεζικά τυποποιημένα κανάλια χάλυβα | 5#–40# |
| Ευρωπαϊκά / Αμερικανικά Προφίλ | UPN, UPE, Σειρά C, Σειρά MC |
| Ποιότητες χάλυβα | Q235B, Q355B, A36, SS400 |
| Τυπικό μήκος | 6 m / 9 m / 12 m |
| Υπηρεσία Μήκους | Διατίθεται κομμένο σε μήκος |
| Επεξεργασία Επιφανειών | Μαύρο / Γαλβανισμένο εν θερμώ / Βαμμένο |
Το συμβατικό τμήμα έχει μια σχετικά βαρύτερη δομή τοιχώματος και χρησιμοποιείται όπου το μέλος χρειάζεται να μεταφέρει δομικά φορτία ή να παρέχει ισχυρότερη λειτουργία στήριξης.
Το ελαφρύτερο τμήμα χρησιμοποιεί λεπτότερες φλάντζες και μικρότερο μοναδιαίο βάρος. Μπορεί να ληφθεί υπόψη για εφαρμογές όπου οι απαιτήσεις δομικής φόρτισης είναι χαμηλότερες και η μείωση του βάρους του τμήματος είναι σχετική.
Οι δύο τύποι δεν πρέπει να επιλέγονται μόνο κατά βάρος. Το απαιτούμενο τμήμα, το άνοιγμα, η κατάσταση φόρτωσης και η διάταξη σύνδεσης πρέπει να λαμβάνονται υπόψη κατά τον καθορισμό του προφίλ που είναι κατάλληλο για μια συγκεκριμένη εφαρμογή.
Και τα δύο τμήματα μπορούν να χρησιμοποιηθούν σε χαλύβδινο πλαίσιο, αλλά οι ρόλοι τους δεν είναι απαραίτητα οι ίδιοι. Τα τμήματα καναλιού χρησιμοποιούνται συνήθως για κύρια πλαισίωση, στηρίγματα και δομικές συνδέσεις, ενώ τμήματα σχήματος C μπορούν να χρησιμοποιηθούν όπου απαιτείται ελαφρύτερη τεγίδα ή δευτερεύον μέλος πλαισίωσης.
| Θεώρηση | Χαλύβδινα κανάλια | Τομή σε σχήμα Γ |
|---|---|---|
| Τμήμα | Ανοιχτό τμήμα σε σχήμα U | Ανοιχτό τμήμα σε σχήμα C |
| Κοινός Ρόλος | Δομικά στηρίγματα, βάσεις, ράγες και πλαισίωση | Τεγίδες και ελαφρύτερα δευτερεύοντα μέλη |
| Επιλογή Εστίαση | Διαστάσεις τομής, πάχος και δομικές απαιτήσεις | Βάρος, διαστάσεις και απαιτήσεις δευτερεύοντος πλαισίου |
Όταν το τμήμα χρησιμοποιείται ως οδηγός, συρόμενο κανάλι ή υποστήριξη εξοπλισμού, η συνοχή των διαστάσεων γίνεται ιδιαίτερα σημαντική. Το πλάτος της φλάντζας και το πάχος του ιστού επηρεάζουν τη διασύνδεση του τμήματος με τα παρακείμενα εξαρτήματα, ενώ το συνολικό άνοιγμα πρέπει να ταιριάζει με το προβλεπόμενο συγκρότημα.
Επομένως, ελέγχουμε τις καθορισμένες διαστάσεις τομέων κατά την παραγωγή. Όπου απαιτείται επαλήθευση διαστάσεων, οι ρυθμίσεις επιθεώρησης μπορούν να επιβεβαιωθούν με τις απαιτήσεις παραγγελίας.
Ανάλογα με το έργο, το παρεχόμενο υλικό μπορεί να προετοιμαστεί για δευτερογενή κατασκευή όπως κάμψη, διάτρηση και συγκόλληση. Διατίθεται επίσης τροφοδοσία κομμένου μήκους, επιτρέποντας στα παραδοθέντα τμήματα να ακολουθούν τις διαστάσεις που απαιτούνται από τη δομή ή τη διάταξη του εξοπλισμού.
Το μοντέλο προμηθειών μας συνδυάζει τακτικό απόθεμα με προσαρμοσμένη παραγωγή. Οι κοινές προδιαγραφές μπορούν να διευθετηθούν μέσω του αποθέματος, ενώ τα μη τυποποιημένα τμήματα μπορούν να επανεξεταστούν για παραγωγή σύμφωνα με τις απαιτούμενες διαστάσεις και ποσότητα.
Αυτή η προσέγγιση είναι κατάλληλη τόσο για τακτικές παραγγελίες υλικών όσο και για έργα που απαιτούν πολλές προδιαγραφές, διαφορετικά μήκη ή συνδυασμό τυπικών και προσαρμοσμένων τμημάτων.
| Επιφάνεια | Τυπική απαίτηση |
|---|---|
| Μαύρος | Χρησιμοποιείται όταν ο χάλυβας θα λάβει βαφή ή άλλη μεταγενέστερη διαδικασία φινιρίσματος. |

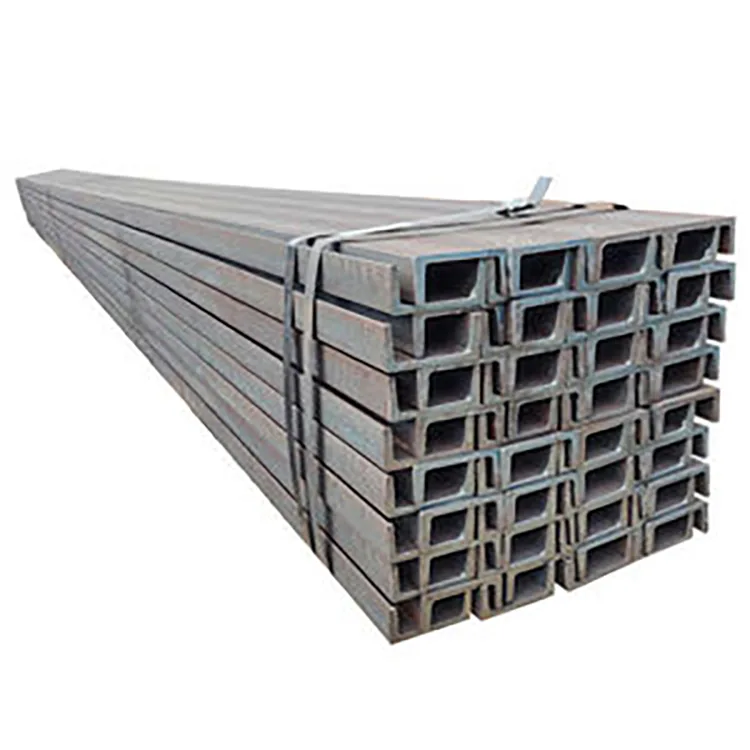

| Γαλβανισμένο εν θερμώ | Χρησιμοποιείται όταν απαιτείται επιφάνεια με επίστρωση ψευδαργύρου για το περιβάλλον εγκατάστασης. |
| Βαμμένο | Διατίθεται όταν το έργο καθορίζει ένα φινίρισμα βαμμένης επιφάνειας. |
Ναί. Η σειρά περιλαμβάνει κινεζικά στάνταρ κανάλια χάλυβα από 5# έως 40#, συμπεριλαμβανομένων των προδιαγραφών συμβατικών και ελαφρών καναλιών.
Ναί. Οι απαιτήσεις μικτού μεγέθους μπορούν να συζητηθούν σύμφωνα με τις απαιτούμενες ποσότητες, τη διαθεσιμότητα των αποθεμάτων και τις ρυθμίσεις παραγωγής.
Ναί. Το ανοιχτό τμήμα σε σχήμα U είναι κατάλληλο για εφαρμογές καθοδήγησης και ολίσθησης όταν οι διαστάσεις της φλάντζας, του ιστού και του ανοίγματος ταιριάζουν με το σχεδιασμό του εξοπλισμού.
Ναί. Τα τυπικά μήκη περιλαμβάνουν 6 m, 9 m και 12 m, και η τροφοδοσία κομμένου σε μήκος μπορεί να διευθετηθεί σύμφωνα με τις απαιτήσεις του έργου.
Η επιλογή εξαρτάται από το απαιτούμενο φορτίο, τις διαστάσεις τομής, τη δομική διάταξη και τις απαιτήσεις βάρους. Για ένα συγκεκριμένο έργο, αυτές οι παράμετροι θα πρέπει να επιβεβαιώνονται μαζί αντί να επιλέγονται μόνο με ονομαστικό μέγεθος.
