Κανάλι θερμής έλασης από χάλυβα

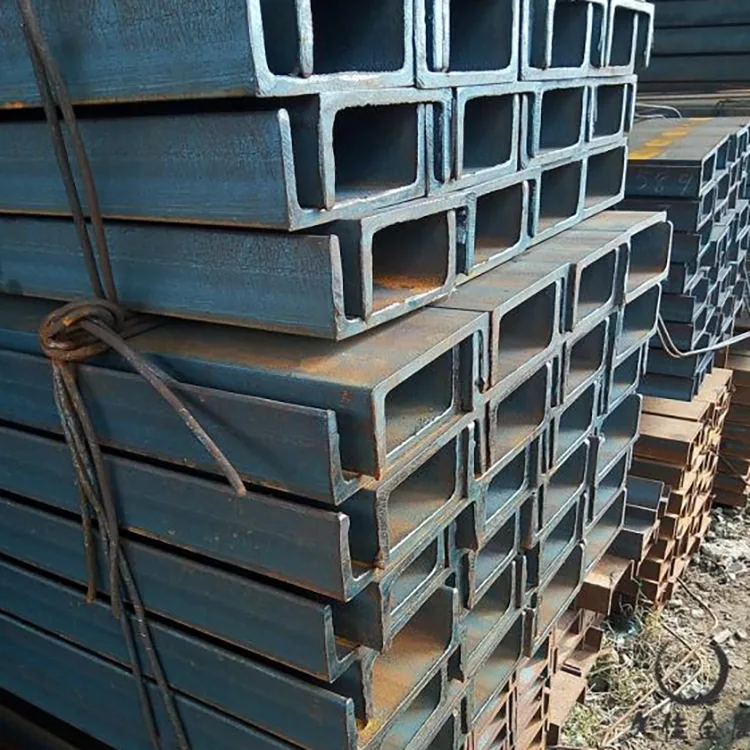

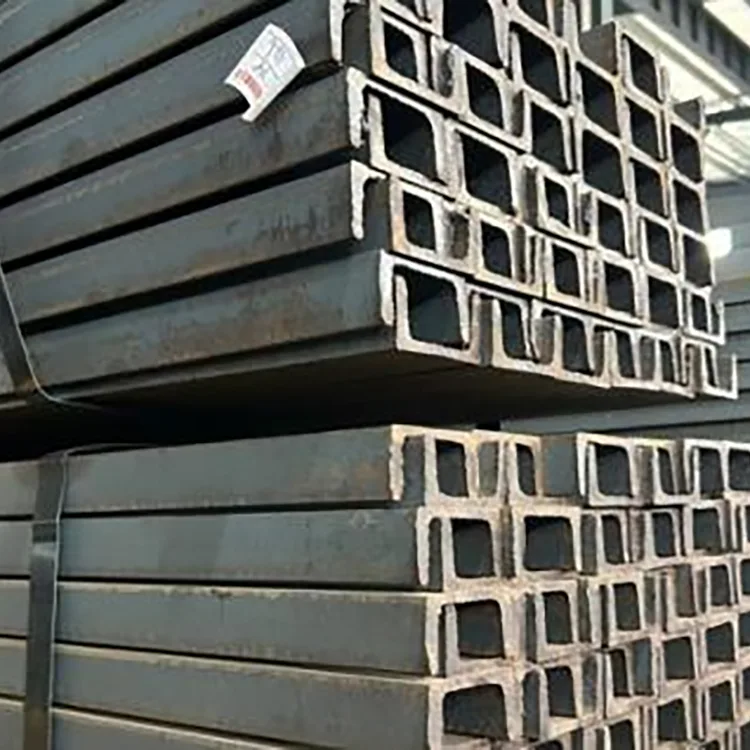

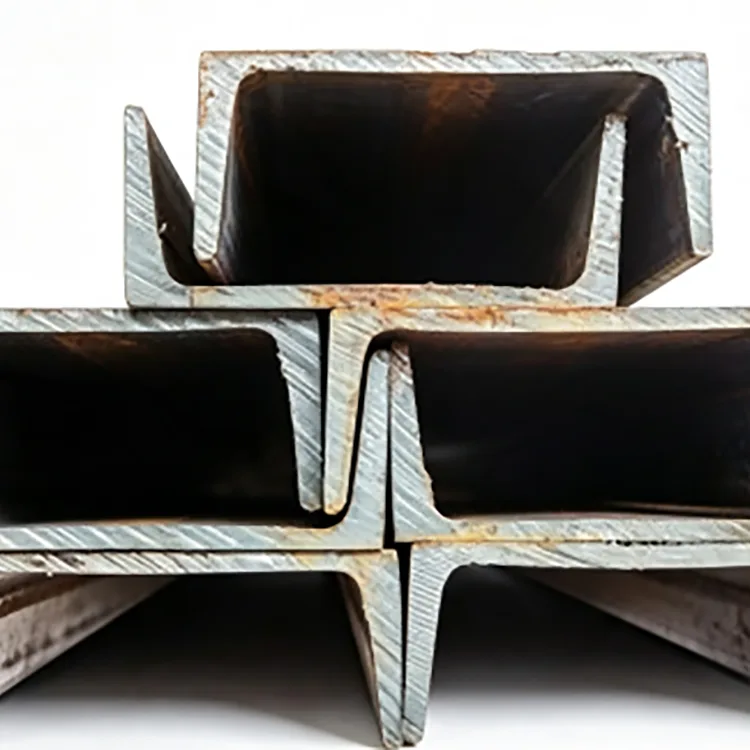

Το κανάλι θερμής έλασης είναι ένα ανοιχτό δομικό τμήμα χάλυβα με ένα ιστό και δύο φλάντζες που σχηματίζουν ένα προφίλ U. Παράγεται από χάλυβα θερμής έλασης αντί για κάμψη επίπεδων λωρίδων ή συγκόλληση χωριστών πλακών.

Το τυλιγμένο τμήμα σχήματος U παρέχει ένα πλέγμα για δομικό βάθος και φλάντζες για τη σύνδεση πλακών, βραχιόνων και άλλων εξαρτημάτων. Χρησιμοποιείται συνήθως για δομικά στηρίγματα, βάσεις εξοπλισμού, κουφώματα, στηρίγματα και κατασκευασμένες χαλύβδινες εργασίες.

Η Rongheng προμηθεύει κανάλια από χάλυβα θερμής έλασης Q235B και Q355B σε κανονικά τμήματα από 5# έως 40#, με τυπικά μήκη 6 m, 9 m και 12 m. Η προσαρμοσμένη κοπή και η συμφωνημένη κατασκευή είναι διαθέσιμες για παραγγελίες έργου.

Προδιαγραφές

Το κανονικό εύρος προσφοράς καλύπτει 5#–40#. Άλλες ενότητες μπορούν να συζητηθούν για συγκεκριμένες απαιτήσεις του έργου.

Q235B ή Q355B

Q235Bχρησιμοποιείται συνήθως για γενική δομική κατασκευή, στηρίγματα εξοπλισμού, προστατευτικά κιγκλιδώματα, πλαίσια και άλλες συμβατικές χαλυβουργικές κατασκευές.

Q355Bπαρέχει υψηλότερη καθορισμένη αντοχή διαρροής και μπορεί να επιλεγεί όπου ο δομικός σχεδιασμός απαιτεί μεγαλύτερη αντοχή υλικού, συμπεριλαμβανομένων βαρύτερων στηρίξεων και απαιτητικού εξοπλισμού ή εφαρμογών υποδομής.

Η ποιότητα του χάλυβα πρέπει να επιλέγεται μαζί με το μέγεθος του καναλιού και το δομικό φορτίο. Ένας βαθμός υψηλότερης αντοχής δεν καθιστά ένα μικρό τμήμα δομικά κατάλληλο.

Πώς κατασκευάζεται το κανάλι θερμής έλασης από χάλυβα

Το κανάλι σχηματίζεται απευθείας μέσω θερμής έλασης:

Χάλυβας μπιγιέτα → θέρμανση → τραχιά έλαση → ενδιάμεση έλαση → φινίρισμα έλασης → διαστασιολόγηση → ίσιωμα → κοπή → επιθεώρηση → δεματοποίηση

Η μπίλια περνά μέσα από μια σειρά κυλίνδρων που σταδιακά καθορίζουν τις διαστάσεις του ιστού, του πλάτους της φλάντζας και της συνολικής διατομής. Μετά την κύλιση, το κανάλι ελέγχεται για διαστάσεις, ευθύτητα και κατάσταση επιφάνειας.

Πώς να επιλέξετε το μέγεθος του καναλιού

Το τμήμα θα πρέπει να επιλέγεται από την πραγματική δομική απαίτηση και όχι μόνο από το μέγεθος ή το βάρος.

• Σπιθαμή:Τα μεγαλύτερα ανοίγματα ενδέχεται να απαιτούν μεγαλύτερο τμήμα.
• Φορτίο:Ο εξοπλισμός, τα δομικά φορτία και τα φορτία στήριξης επηρεάζουν το απαιτούμενο τμήμα.
• Προϋπόθεση υποστήριξης:Το πώς είναι σταθερό το κανάλι αλλάζει τη δομική του συμπεριφορά.
• Κατεύθυνση φόρτωσης:Ο προσανατολισμός του καναλιού επηρεάζει τη χωρητικότητά του.
• Εκτροπή:Η επιτρεπόμενη παραμόρφωση μπορεί επίσης να καθορίσει το απαιτούμενο τμήμα.

Για την προμήθεια, ο ακριβής αριθμός τμήματος που εμφανίζεται στο δομικό σχέδιο ή στο σχέδιο χάλυβα είναι προτιμότερος από μια γενική περιγραφή όπως "χάλυβας βαρέως καναλιού".

Κανάλι Hot Rolled vs Cold Formed Channel

Το κανάλι θερμής έλασης και το κανάλι ψυχρής μορφοποίησης παράγονται με διαφορετικές διαδικασίες και δεν πρέπει να επιλέγονται μόνο με βάση το ονομαστικό ύψος.

Η γεωμετρία, το πάχος και η υπολογισμένη δομική ικανότητα τομής πρέπει να ελέγχονται πριν αντικατασταθεί ο ένας τύπος με τον άλλο.

Channel vs I Beam

Το κανάλι θερμής έλασης από χάλυβα και το I Beam είναι και τα δύο δομικά τμήματα, αλλά εξυπηρετούν διαφορετικές απαιτήσεις διατομής.

Μια δοκός I επιλέγεται συνήθως για εφαρμογές δοκού όπου απαιτείται το τμήμα σε σχήμα I. Ένα κανάλι είναι συχνά βολικό για στηρίγματα, βάσεις εξοπλισμού, βραχίονες και κατασκευασμένα πλαίσια, επειδή τα εξαρτήματα μπορούν να συνδεθούν στον ιστό και τις φλάντζες του.

Το καθορισμένο δομικό τμήμα θα πρέπει να ακολουθεί το σχέδιο του έργου αντί να αλλάξει μόνο επειδή ένα άλλο τμήμα είναι πιο εύκολα διαθέσιμο.

Εφαρμογές

Χρησιμοποιείται σε κατασκευές, βιομηχανικές κατασκευές, υποστήριξη μηχανημάτων και έργα υποδομής.

• Κατασκευές εργοστασίων και αποθηκών:στηρίγματα, πλαίσια και μέλη οπλισμού
• Μηχανήματα:βάσεις μηχανών, πλαίσια μεταφορέων και στηρίγματα εξοπλισμού
• Κατασκευή:δομικά στηρίγματα, κατασκευασμένες συνδέσεις και τμήματα οπλισμού
• Έργα ηλιακής ενέργειας και ενέργειας:πλαίσια στήριξης, βάσεις εξοπλισμού και βοηθητικές μεταλλικές κατασκευές
• Δημοτικά και συγκοινωνιακά έργα:πλαίσια στήριξης, φράγματα και κατασκευές κοινής ωφέλειας

Κατασκευή και Επεξεργασία Επιφανειών

Μπορεί να παραδοθεί ως τυπικά ευθύγραμμα μήκη ή να υποβληθεί σε επεξεργασία σύμφωνα με τα σχέδια του έργου.

• Κοπή σταθερού μήκους
• Γεώτρηση
• Γροθιά
• Λοξοτομή
• Τρίψιμο
• Άλλη συμφωνημένη κατασκευή

Για επαναλαμβανόμενη κατασκευή, τα προκομμένα και κατεργασμένα τμήματα μπορούν να μειώσουν τις εργασίες προετοιμασίας στο σημείο εγκατάστασης.

Το τυποποιημένο προϊόν διατίθεται σε μαύρη κατάσταση θερμής έλασης με κλίμακα μύλου και χωρίς αντιδιαβρωτική επίστρωση. Ανάλογα με την εφαρμογή, ο κατασκευασμένος χάλυβας μπορεί στη συνέχεια να βαφτεί, να βαφτεί με σκόνη ή να γαλβανιστεί εν θερμώ.

Όταν απαιτείται γαλβανισμός εν θερμώ, η κύρια εργασία κοπής και διάτρησης θα πρέπει γενικά να ολοκληρωθεί πριν από τον γαλβανισμό, έτσι ώστε το τελικό εξάρτημα να λάβει την καθορισμένη επιφανειακή επεξεργασία.

Ποιοτικός έλεγχος

Η ποιοτική επιθεώρηση καλύπτει την ποιότητα του χάλυβα, τις διαστάσεις του τμήματος, την ευθύτητα, την κατάσταση της επιφάνειας και την ιχνηλασιμότητα.

• Βαθμός υλικού:Επαληθεύστε το Q235B ή το Q355B έναντι της παραγγελίας.
• Διαστάσεις τομής:Ελέγξτε το ύψος, το πλάτος της φλάντζας και το πάχος του ιστού.
• Μήκος:Επαληθεύστε τις απαιτήσεις τυπικού ή σταθερού μήκους.
• Ευθύτητα:Ελέγξτε το τελικό τμήμα πριν από την κατασκευή ή την αποστολή.
• Επιφάνεια:Επιθεωρήστε για ρωγμές, ελάσματα και σοβαρές επιφανειακές ζημιές.
• Ιχνηλασιμότητα:Αντιστοιχίστε το υλικό με τα σχετικά αρχεία παραγωγής και επιθεωρήσεων.

Η σκοτεινή κλίμακα μύλου είναι ένα φυσιολογικό χαρακτηριστικό του χάλυβα θερμής έλασης και πρέπει να διακρίνεται από την ενεργό κόκκινη-καφέ διάβρωση ή τα μη αποδεκτά ελαττώματα της επιφάνειας.

Τα πιστοποιητικά υλικού και τα συμφωνημένα αρχεία επιθεώρησης μπορούν να παρέχονται μαζί με τις παραγγελίες έργου. Μπορεί επίσης να διευθετηθεί επιθεώρηση από τρίτους όταν απαιτείται από τη σύμβαση.

Μαύρος χάλυβας και διάβρωση

Η μαύρη επιφάνεια θερμής έλασης δεν είναι σύστημα αντιδιαβρωτικής προστασίας.

Για εφαρμογές ξηρού εσωτερικού χώρου, μπορεί να χρησιμοποιηθεί μη επεξεργασμένο κανάλι όπου το επιτρέπουν οι προδιαγραφές του έργου. Τα εξωτερικά και υγρά περιβάλλοντα απαιτούν κατάλληλο σύστημα προστατευτικής επίστρωσης.

Ο γαλβανισμός εν θερμώ μπορεί να χρησιμοποιηθεί όταν απαιτείται μακροχρόνια αντιδιαβρωτική προστασία. Η τελική επεξεργασία θα πρέπει να επιλέγεται σύμφωνα με το περιβάλλον λειτουργίας και τη σειρά κατασκευής.

Προμήθεια Έργου

Για βιομηχανικές εργοστασιακές κατασκευές, έχουν παραδοθεί κανάλι θερμής έλασης από χάλυβα 10#, 12# και 16# Q235B για δομικά στηρίγματα, μέλη που σχετίζονται με την οροφή και ενίσχυση τοίχων. Το παρεχόμενο αρχείο του έργου απαιτούσε σταθερές διαστάσεις και ίσιο υλικό για την κατασκευή.

Για την κατασκευή μηχανημάτων, τμήματα καναλιών 20# και 25# μπορούν να χρησιμοποιηθούν για βάσεις εξοπλισμού, στηρίγματα μεταφορέων και κατασκευασμένα πλαίσια όπου ο δομικός σχεδιασμός απαιτεί μεγαλύτερο τμήμα.

Προμήθεια από την Tianjin Daqiuzhuang

Η αλυσίδα εφοδιασμού της Rongheng εδρεύει στο Tianjin Daqiuzhuang, παρέχοντας πρόσβαση στην προμήθεια, την επεξεργασία και την περιφερειακή επιμελητεία δομικού χάλυβα.

Τα κανάλια από χάλυβα θερμής έλασης Q235B και Q355B διατίθενται σε κανονικά τμήματα από 5#–40#, με τυπικά μήκη 6 m, 9 m και 12 m. Η προσαρμοσμένη κοπή και η συμφωνημένη κατασκευή μπορούν να συντονιστούν για παραγγελίες έργου.

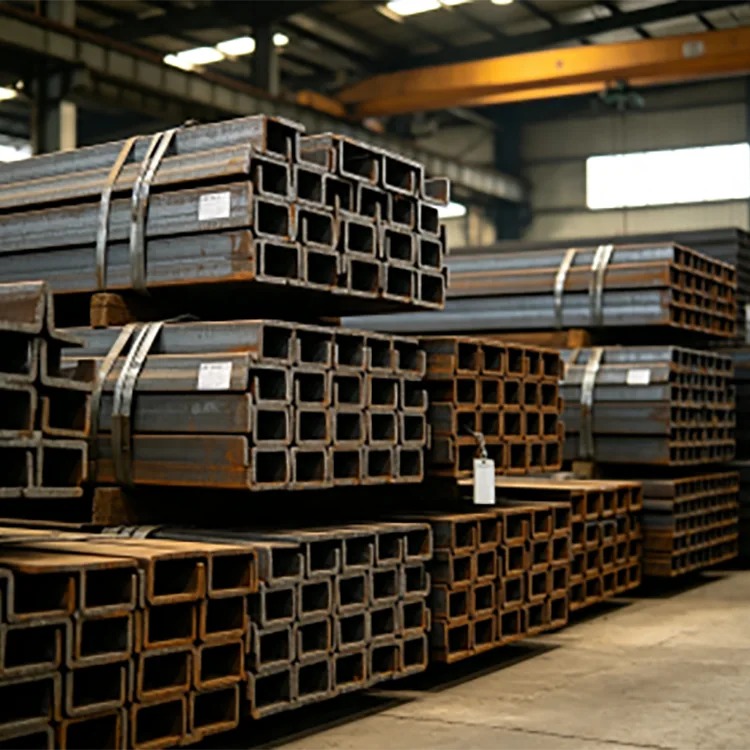

Για αποστολές εξαγωγής, ο χάλυβας καναλιών μπορεί να συσκευαστεί και να προετοιμαστεί για φόρτωση εμπορευματοκιβωτίων και μεταφορά μεγάλων αποστάσεων. Τα πιστοποιητικά υλικού και τα αρχεία επιθεώρησης μπορούν να παρέχονται σύμφωνα με τη σύμβαση αγοράς.

Τρέχον Πρότυπο

Για χαλύβδινα τμήματα που καλύπτονται από το κινεζικό εθνικό πρότυπο, το GB/T 706-2016 παραμένει σε ισχύ από τον Σεπτέμβριο του 2026. Το GB/T 706-2026 έχει εκδοθεί και θα τεθεί σε ισχύ την 1η Δεκεμβρίου 2026, αντικαθιστώντας την έκδοση του 2016.

Για παραγγελίες που πραγματοποιούνται πριν από την έναρξη ισχύος του νέου προτύπου, η ισχύουσα έκδοση θα πρέπει να επιβεβαιώνεται στη σύμβαση αγοράς και στα έγγραφα του έργου.

FAQ

Q1. Σε τι χρησιμοποιείται το κανάλι θερμής έλασης από χάλυβα;

Χρησιμοποιείται για δομικά στηρίγματα, βάσεις εξοπλισμού, κουφώματα εργοστασίων, εξαρτήματα αποθήκης, κατασκευές μηχανημάτων, δημοτικές χαλυβουργίες και κατασκευασμένα συγκροτήματα χάλυβα.

Ε2. Ποια είναι η διαφορά μεταξύ του καναλιού θερμής έλασης και του καναλιού ψυχρής έλασης;

Το κανάλι θερμής έλασης παράγεται από θερμαινόμενες μπιγιέτες μέσω έλασης, ενώ το κανάλι ψυχρής έλασης παράγεται με κάμψη χαλύβδινων λωρίδων. Έχουν διαφορετικά χαρακτηριστικά διατομής και δεν πρέπει να αντικαθίστανται χωρίς έλεγχο των δομικών απαιτήσεων.

Ε3. Είναι το Q355B πάντα καλύτερο από το Q235B;

Το No. Q355B έχει υψηλότερη καθορισμένη αντοχή, αλλά ο απαιτούμενος βαθμός εξαρτάται από τον δομικό σχεδιασμό. Ένα υλικό υψηλότερης αντοχής δεν καθιστά αυτόματα κατάλληλο ένα μικρό κανάλι.

Ε4. Ποια μεγέθη καναλιών είναι διαθέσιμα;

Το κανονικό εύρος προσφοράς καλύπτει 5#–40#. Οι κοινές ενότητες που αναφέρονται περιλαμβάνουν τα 5#, 8#, 10#, 12#, 14#, 16#, 20# και 25#.

Q5. Τι μήκη είναι διαθέσιμα;

Τα τυπικά μήκη είναι 6 m, 9 m και 12 m. Η προσαρμοσμένη κοπή μπορεί να κανονιστεί για τις απαιτήσεις του έργου.

Ε6. Μπορεί να κοπεί και να τρυπηθεί το κανάλι πριν από την παράδοση;

Ναί. Η κοπή σταθερού μήκους, η διάτρηση, η διάτρηση, η λοξότμηση, η λείανση και άλλες συμφωνημένες κατασκευές μπορούν να διευθετηθούν σύμφωνα με τα σχέδια.

Ε7. Μπορεί το κανάλι θερμής έλασης να γαλβανιστεί;

Ναί. Ο χάλυβας καναλιού μπορεί να κατασκευαστεί πρώτα και στη συνέχεια να γαλβανιστεί εν θερμώ όταν απαιτείται αντιδιαβρωτική προστασία για υπαίθριες ή υγρές υπηρεσίες.

Ε8. Είναι ελάττωμα τα άλατα μύλου στην επιφάνεια;

Όχι. Η σκοτεινή κλίμακα είναι ένα φυσιολογικό αποτέλεσμα θερμής έλασης. Θα πρέπει να διακρίνεται από τη διάβρωση του κόκκινου-καφέ, τις ρωγμές, τις ελασματοποιήσεις και άλλα απαράδεκτα επιφανειακά ελαττώματα.

Ε9. Πώς επιλέγω το σωστό μέγεθος καναλιού;

Το τμήμα πρέπει να επιλέγεται σύμφωνα με το άνοιγμα, το φορτίο, τις συνθήκες στήριξης, την κατεύθυνση του φορτίου και την επιτρεπόμενη απόκλιση. Το δομικό σχέδιο ή το χρονοδιάγραμμα χάλυβα είναι η πιο αξιόπιστη βάση για την προμήθεια.

Q10. Μπορεί να χρησιμοποιηθεί χάλυβας καναλιών για ηλιακές κατασκευές;

Ναί. Μπορεί να χρησιμοποιηθεί για κατάλληλα ηλιακά πλαίσια στήριξης, βάσεις εξοπλισμού και βοηθητικές κατασκευές όπου το τμήμα καναλιού ανταποκρίνεται στο σχεδιασμό του έργου.

Ε11. Μπορεί το κανάλι 20# ή 25# να χρησιμοποιηθεί για βάσεις μηχανημάτων;

Αυτά τα μεγαλύτερα τμήματα μπορούν να χρησιμοποιηθούν για βαριά κατασκευή, αλλά η τελική επιλογή εξαρτάται από το βάρος του εξοπλισμού, τα σημεία στήριξης, τους κραδασμούς και τις δομικές απαιτήσεις.

Ε12. Μπορεί να παρασχεθεί ASTM A36 ή SS400;

Οι διεθνείς ποιότητες μπορούν να συζητηθούν για παραγγελίες εξαγωγής. Η χημική σύνθεση, οι μηχανικές ιδιότητες και οι απαιτήσεις πιστοποίησης πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Ε13. Τι ποιοτικά έγγραφα μπορούν να παρασχεθούν;

Πιστοποιητικά υλικού, αρχεία επιθεώρησης και άλλα συμφωνημένα έγγραφα ποιότητας μπορούν να παρέχονται σύμφωνα με την παραγγελία. Μπορεί επίσης να κανονιστεί επιθεώρηση από τρίτους όταν απαιτείται.
