Τεγίδα Γ γαλβανισμένη

Το γαλβανισμένο C Purlin παράγεται από λωρίδα χάλυβα Q235B ή Q355B με συνεχή διαμόρφωση ψυχρού κυλίνδρου. Το τμήμα σχήματος C διαμορφώνεται στις απαιτούμενες διαστάσεις, ακολουθούμενο από κοπή σταθερού μήκους, διάτρηση και ίσιωμα. Στη συνέχεια, το τελειωμένο προφίλ υφίσταται αποξήρανση, τήξη, ξήρανση και γαλβανισμό εν θερμώ.

Η διαμορφωμένη και στη συνέχεια γαλβανισμένη διαδικασία επιτρέπει στο ολοκληρωμένο προφίλ C, συμπεριλαμβανομένων των κύριων οπών και τομών του, να λάβει μια συνολική επίστρωση ψευδαργύρου. Αυτό καθιστά το τμήμα κατάλληλο για κατασκευές που εκτίθενται σε βροχή, υγρασία, ψεκασμό αλατιού και άλλες διαβρωτικές συνθήκες.

Σε σύγκριση με τις μαύρες τεγίδες C ψυχρής διαμόρφωσης, το γαλβανισμένο προφίλ απαιτεί λιγότερη συντήρηση ρουτίνας από τη διάβρωση και είναι πιο κατάλληλο για μακροχρόνια χρήση σε εξωτερικούς χώρους. Η επίστρωση ψευδαργύρου πρέπει να επιλέγεται σύμφωνα με το πραγματικό περιβάλλον.

Τεχνικές Προδιαγραφές

Διαδικασία γαλβανισμού εν θερμώ

Η χαλύβδινη λωρίδα εισέρχεται στη γραμμή διαμόρφωσης ψυχρού κυλίνδρου, όπου πολλαπλά περάσματα μορφοποίησης παράγουν το τμήμα C. Η κοπή σταθερού μήκους, η διάτρηση και η γωνιακή επεξεργασία ολοκληρώνονται πριν από τον γαλβανισμό.

Τα σχηματισμένα τμήματα τουρσί, κατεργάζονται με ροή και ξηραίνονται πριν εισέλθουν σε λουτρό τετηγμένου ψευδαργύρου στους περίπου 450°C. Μετά τον γαλβανισμό, ψύχονται και παθητικοποιούνται. Το πάχος της επίστρωσης ψευδαργύρου, η κάλυψη και η εμφάνιση ελέγχονται πριν από τη συσκευασία.

Η διαμόρφωση και η διάτρηση πριν από τον γαλβανισμό επιτρέπει στο ολοκληρωμένο προφίλ και τις επεξεργασμένες περιοχές να λαμβάνουν προστασία από ψευδάργυρο.

Επιλογή επίστρωσης ψευδαργύρου

Για συνηθισμένες εσωτερικές εξωτερικές συνθήκες χωρίς έντονο ψεκασμό αλατιού, επιθετικό χημικό αέριο ή συνεχές στάσιμο νερό, χρησιμοποιείται γενικά ≥85 μm. Τυπικές εφαρμογές περιλαμβάνουν τεγίδες εργοστασίων εσωτερικής ναυσιπλοΐας, στέγαστρα, εξωτερικά στηρίγματα και φωτοβολταϊκά έργα στο βουνό.

Για υγρά εργοστάσια, κτηνοτροφικά κτίρια, έργα δίπλα στο ποτάμι και άλλα περιβάλλοντα με υψηλότερη υγρασία, τα 120–180 μm μπορούν να παρέχουν πρόσθετη προστασία από τη διάβρωση.

Για παράκτιες περιοχές, λιμάνια, θαλάσσιες κατασκευές, χημικά πάρκα, εγκαταστάσεις λυμάτων και κτίρια κτηνοτροφίας υψηλής αμμωνίας, μπορούν να καθοριστούν 200–275 μm όταν απαιτείται ισχυρότερη αντιδιαβρωτική προστασία.

Η απαίτηση επίστρωσης θα πρέπει να επιβεβαιωθεί σύμφωνα με τις συνθήκες διάβρωσης του χώρου και την αναμενόμενη περίοδο λειτουργίας.

Q235B ή Q355B;

Το Q235B χρησιμοποιείται συνήθως για τυπικές φωτοβολταϊκές κατασκευές, τεγίδες εργοστασίων, ελαφριά εξωτερικά στηρίγματα και γενικές κατασκευές από χάλυβα.

Το Q355B είναι κατάλληλο για υψηλότερα φορτία ανέμου ή χιονιού, μεγαλύτερα ανοίγματα, βαρύτερα φορτία εξοπλισμού και πιο απαιτητικές δομικές απαιτήσεις. Η υψηλότερη αντοχή διαρροής του μπορεί να επιτρέψει τη βελτιστοποίηση της κατανάλωσης διατομής και χάλυβα μετά από δομικό υπολογισμό.

Υπό συγκρίσιμες συνθήκες τομής, τα παρεχόμενα δεδομένα έργου υποδεικνύουν ότι το Q355B μπορεί να παρέχει περίπου 30% υψηλότερη χωρητικότητα φορτίου από το Q235B. Η πραγματική χωρητικότητα εξαρτάται από τις διαστάσεις του τμήματος, το πάχος, το άνοιγμα, τις συνθήκες σύνδεσης και το φορτίο.

C Μέγεθος τεγίδων και πάχος τοιχώματος

Το C80–C120 είναι κατάλληλο για ελαφριά στηρίγματα, στερέωση σωλήνων, μικρά στέγαστρα, δευτερεύουσες τεγίδες θερμοκηπίου και ελαφριές δομές περιβλημάτων.

Το C140–C180 επιλέγεται συνήθως για τεγίδες στέγης και τοίχου εργοστασίων, τυπικές φωτοβολταϊκές κατασκευές και γενικά χαλύβδινα στηρίγματα εξωτερικού χώρου.

Το C200–C250 παρέχει μεγαλύτερο τμήμα για μεγαλύτερα ανοίγματα, υψηλότερα φορτία ανέμου ή χιονιού και βαρύτερες δομικές απαιτήσεις. Το C280–C300 μπορεί να χρησιμοποιηθεί για στέγες μεγαλύτερου ανοίγματος, βάσεις βαρέως εξοπλισμού και μεγάλες δομικές εφαρμογές εξωτερικού χώρου όπου απαιτείται.

Το πάχος τοιχώματος από 0,8–1,2 mm είναι κατάλληλο για ελαφριές κατασκευές και εφαρμογές περιορισμένου φορτίου. 1,5–2,0 mm είναι η κύρια σειρά για εργοστασιακές τεγίδες, φωτοβολταϊκές κατασκευές και γενικές φέρουσες εφαρμογές εξωτερικού χώρου. Για μεγαλύτερα ανοίγματα, στηρίγματα βαρέως εξοπλισμού, υψηλά φορτία χιονιού και συνθήκες ισχυρού ανέμου, μπορούν να επιλεγούν 2,5–3,0 mm σύμφωνα με δομικούς υπολογισμούς.

Το ύψος τομής και το πάχος του τοιχώματος θα πρέπει να λαμβάνονται υπόψη μαζί με την απόσταση τεγίδων, το άνοιγμα, το φορτίο οροφής, το φορτίο ανέμου, το φορτίο χιονιού και το σχέδιο σύνδεσης.

Εφαρμογές

Η γαλβανισμένη τεγίδα C χρησιμοποιείται όπου μια ψυχρή διατομή C χρειάζεται μακροχρόνια αντιδιαβρωτική προστασία.

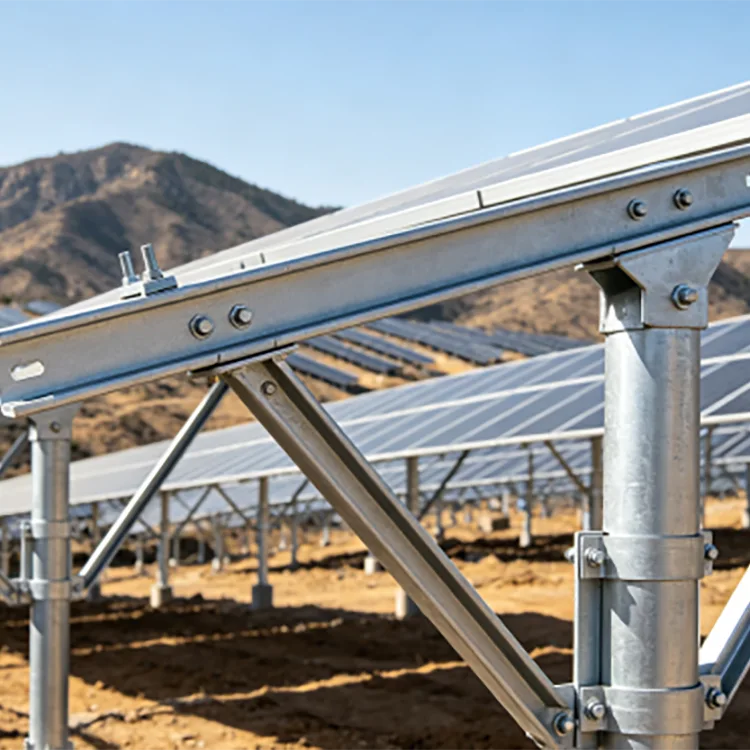

Για φωτοβολταϊκά έργα, μπορεί να χρησιμοποιηθεί σε κατασκευές οροφής και εδάφους, Φ/Β μέλη στήριξης και συναφή χαλύβδινα σκελετά. Τα έργα εσωτερικής ναυσιπλοΐας μπορούν κανονικά να χρησιμοποιούν τυπικό γαλβανισμό, ενώ τα παράκτια έργα απαιτούν υψηλότερες προδιαγραφές αντιδιαβρωτικής προστασίας.

Για κτίρια εργοστασίων, τα τμήματα είναι κατάλληλα για εκτεθειμένα συστήματα στέγης και τοίχου, στέγαστρα και δευτερεύοντα δομικά μέλη.

Για κτηνοτροφικά κτίρια και γεωργικές κατασκευές, η γαλβανισμένη επιφάνεια παρέχει προστασία από την επίμονη υγρασία και τις ατμόσφαιρες που περιέχουν αμμωνία. Οι εφαρμογές περιλαμβάνουν πτηνοτροφεία, κτίρια χοίρων και γεωργικά θερμοκήπια.

Για χημικά εργοστάσια, εγκαταστάσεις λυμάτων και υγρές βιομηχανικές εγκαταστάσεις, μπορούν να επιλεγούν παχύτερες επικαλύψεις ψευδαργύρου ανάλογα με το διαβρωτικό περιβάλλον.

Το προϊόν χρησιμοποιείται επίσης για στηρίγματα εξοπλισμού εξωτερικού χώρου, επιγραφές, τέντες, εξωτερικά πλαίσια και άλλες εκτεθειμένες κατασκευές από χάλυβα.

Κατασκευή και Ποιοτικός Έλεγχος

Ο ποιοτικός έλεγχος ξεκινά με την εισερχόμενη χαλύβδινη λωρίδα. Η ποιότητα του χάλυβα, το πάχος και η κατάσταση της επιφάνειας ελέγχονται πριν από τη διαμόρφωση.

Κατά τη διαμόρφωση κρύου κυλίνδρου, το ύψος του τμήματος, οι διαστάσεις της φλάντζας, οι διαστάσεις των χειλιών και η ευθύτητα ελέγχονται. Οι θέσεις των οπών, τα μήκη κοπής και η παραμόρφωση τομής επιθεωρούνται πριν από τον γαλβανισμό.

Μετά τον γαλβανισμό εν θερμώ, τα τελειωμένα τμήματα ελέγχονται για πάχος επίστρωσης ψευδαργύρου, κάλυψη, ομοιομορφία επιφάνειας και ορατά ελαττώματα. Οι γωνίες, οι τρυπημένες τρύπες και άλλες επεξεργασμένες περιοχές λαμβάνουν ιδιαίτερη προσοχή.

Για μαζικές παραγγελίες μηχανικής, πιστοποιητικά υλικού, αρχεία επιθεώρησης παραγωγής, επιθεώρηση εργοστασίου και επιθεώρηση τρίτων μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου.

Προσαρμοσμένη επεξεργασία

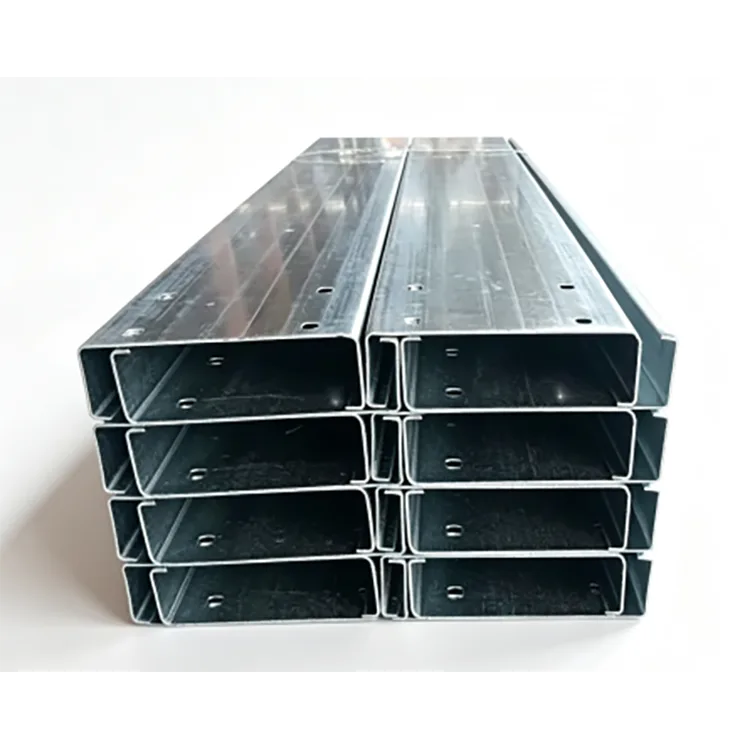

Οι γαλβανισμένες τεγίδες C μπορούν να παραχθούν για την προβολή σχεδίων, συμπεριλαμβανομένης της κοπής σταθερού μήκους, των οπών για μπουλόνια, των εγκοπών, των γωνιακών τομών και άλλης προετοιμασίας προφίλ.

Για φωτοβολταϊκές κατασκευές και μεγάλα εργοστασιακά έργα, οι προ-διάτρητες οπές μπορούν να αντιστοιχιστούν στα σχέδια σύνδεσης, μειώνοντας τη διάτρηση πεδίου και διατηρώντας σταθερές θέσεις οπών.

Για προσφορά, δώστε το τμήμα C, το πάχος τοιχώματος, την ποιότητα χάλυβα, την επίστρωση ψευδαργύρου, το μήκος, το σχέδιο οπών, την ποσότητα και το περιβάλλον εφαρμογής. Τα παράκτια έργα, τα χημικά και τα λύματα θα πρέπει επίσης να προσδιορίζουν την αναμενόμενη περίοδο λειτουργίας και τις συνθήκες έκθεσης.

Διάρκεια ζωής και συντήρηση

Κάτω από συνηθισμένες συνθήκες εξωτερικού χώρου, οι τεγίδες C με γαλβανισμένο εν θερμώ μπορούν να παρέχουν 20+ χρόνια υπηρεσίας ανάλογα με το πάχος ψευδάργυρου, την ατμοσφαιρική έκθεση και τις δομικές λεπτομέρειες.

Για παράκτια και έντονα διαβρωτικά περιβάλλοντα, μια σωστά καθορισμένη βαριά επίστρωση ψευδαργύρου μπορεί να παρέχει μεγαλύτερο διάστημα συντήρησης από τον μη επικαλυμμένο χάλυβα. Τα παρεχόμενα δεδομένα έργου υποδεικνύουν μια περίοδο 10–15 ετών χωρίς συντήρηση για ορισμένες παράκτιες ή διαβρωτικές εφαρμογές, όταν η προδιαγραφή επίστρωσης έχει επιλεγεί κατάλληλα.

Η πραγματική διάρκεια ζωής εξαρτάται από το πάχος της επίστρωσης ψευδαργύρου, την κατηγορία διάβρωσης, την υγρασία, την έκθεση σε αλάτι, τη χημική μόλυνση και τις συνθήκες αποστράγγισης.

Γαλβανισμένο εν θερμώ C Purlin vs Painted C Purlin

Ο βαμμένος χάλυβας βασίζεται στην ακεραιότητα της μεμβράνης βαφής. Η έκθεση στην υπεριώδη ακτινοβολία, η υγρασία, οι μηχανικές βλάβες και η προετοιμασία της επιφάνειας επηρεάζουν την αντιδιαβρωτική προστασία του.

Ο γαλβανισμός εν θερμώ παρέχει φραγμό και θυσιαστική προστασία μέσω της επίστρωσης ψευδαργύρου, η οποία είναι χρήσιμη για τμήματα C με πολλαπλές στροφές, ακμές και οπές σύνδεσης.

Για έργα που έχουν σχεδιαστεί για 15–25 χρόνια ή περισσότερο, το αρχικό κόστος υλικού και το αναμενόμενο κόστος συντήρησης θα πρέπει να λαμβάνονται υπόψη μαζί.

Επιλογή Φωτοβολταϊκού Έργου

Για φωτοβολταϊκά έργα εσωτερικής ναυσιπλοΐας με συνηθισμένη εξωτερική έκθεση, μια κοινή προδιαγραφή είναι Q235B + επίστρωση ψευδαργύρου ≥85 μm + πάχος τοιχώματος 1,5–2,0 mm.

Για υγρές τοποθεσίες και φωτοβολταϊκές εγκαταστάσεις που σχετίζονται με ζώα, μπορούν να ληφθούν υπόψη 120–180 μm.

Για παράκτιες φωτοβολταϊκές εγκαταστάσεις, λιμάνια και άλλες τοποθεσίες υψηλής διάβρωσης, το Q355B με επίστρωση ψευδαργύρου 200 μm ή υψηλότερη μπορεί να επιλεγεί όταν απαιτείται από τη δομική σχεδίαση και τη διάβρωση.

Ένα φωτοβολταϊκό σύστημα που έχει σχεδιαστεί για περίοδο λειτουργίας 25 ετών θα πρέπει να λαμβάνει υπόψη τα δομικά φορτία, το μέγεθος του τμήματος, την επίστρωση, τους συνδετήρες, την αποχέτευση και τις λεπτομέρειες εγκατάστασης μαζί.

FAQ

Σε τι χρησιμεύει μια γαλβανισμένη τεγίδα C;

Χρησιμοποιείται κυρίως για εξωτερικές και υγρές κατασκευές από χάλυβα, συμπεριλαμβανομένων των φωτοβολταϊκών συστημάτων, στέγες εργοστασίων, γεωργικά κτίρια, κτηνοτροφικές κατοικίες, παράκτιες κατασκευές, χημικές εγκαταστάσεις και εγκαταστάσεις αποχέτευσης.

Είναι η επίστρωση ψευδαργύρου 85 μm κατάλληλη για χρήση σε εξωτερικούς χώρους;

Ναι, για πολλά συνηθισμένα εσωτερικά εξωτερικά περιβάλλοντα. Οι περιοχές με ψεκασμό αλατιού, επιθετικά αέρια, υψηλή υγρασία ή συνεχή υγρασία συνήθως απαιτούν παχύτερη επίστρωση.

Γιατί η τεγίδα C γαλβανίζεται μετά το σχηματισμό;

Το τμήμα C σχηματίζεται, κόβεται και τρυπιέται πρώτα και μετά γαλβανίζεται εν θερμώ. Αυτό επιτρέπει στο έτοιμο προφίλ και τις επεξεργασμένες περιοχές του να λάβουν προστασία ψευδαργύρου μετά τις κύριες εργασίες διαμόρφωσης.

Μπορεί η γαλβανισμένη τεγίδα C να συγκολληθεί επί τόπου;

Ναι, αλλά η συγκόλληση καταστρέφει την τοπική επίστρωση ψευδαργύρου. Η πληγείσα περιοχή πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επικάλυψη πλούσια σε ψευδάργυρο.

Ποιο είναι καλύτερο για φωτοβολταϊκά έργα, το Q235B ή το Q355B;

Το Q235B είναι κατάλληλο για πολλές τυπικές Φ/Β κατασκευές. Το Q355B είναι πιο κατάλληλο για μεγαλύτερα ανοίγματα, υψηλότερα φορτία ανέμου ή χιονιού και βαρύτερες δομικές απαιτήσεις. Η τελική επιλογή θα πρέπει να βασίζεται σε δομικό υπολογισμό.

Μπορείτε να προμηθεύσετε προ-τρυπημένες τεγίδες C;

Ναί. Μπορούν να παραχθούν σχέδια οπών, σχισμές, σταθερά μήκη και γωνιακές τομές σύμφωνα με τα σχέδια του έργου, με την κύρια επεξεργασία να ολοκληρώνεται πριν από τον γαλβανισμό εν θερμώ.

Πόσο καιρό μπορεί να διαρκέσει η γαλβανισμένη τεγίδα C σε εξωτερικούς χώρους;

Η διάρκεια ζωής εξαρτάται από το περιβάλλον και την επίστρωση ψευδαργύρου. Οι συνηθισμένες εφαρμογές σε εξωτερικούς χώρους μπορούν να φτάσουν τα 20+ χρόνια, ενώ τα παράκτια και εξαιρετικά διαβρωτικά έργα απαιτούν παχύτερο γαλβανισμό και αξιολόγηση διάβρωσης για συγκεκριμένο έργο.

Μπορεί η γαλβανισμένη τεγίδα C να αντικαταστήσει τη μαύρη τεγίδα C;

Για εξωτερικές και υγρές εφαρμογές, το γαλβανισμένο τμήμα παρέχει ενσωματωμένη αντιδιαβρωτική προστασία. Για ξηρές κατασκευές εσωτερικών χώρων χωρίς έκθεση στη διάβρωση, η μη επικαλυμμένη τεγίδα C ψυχρής διαμόρφωσης μπορεί να είναι πιο οικονομική.

Μαζική Προμήθεια Κατασκευαστικών και Φ/Β Έργων

Η Rongheng προμηθεύει γαλβανισμένες τεγίδες C Q235B και Q355B σε τμήματα C80–C300, με πάχη τοιχώματος από 0,8–3,0 mm και προδιαγραφές επίστρωσης ψευδαργύρου από τυπικές ποιότητες 85 μm+ έως βαριές ποιότητες 200–275 μm.

Η παραγωγή μπορεί να διευθετηθεί σύμφωνα με τα σχέδια του έργου, συμπεριλαμβανομένων σταθερών μηκών, διάτρητων οπών και άλλης απαιτούμενης επεξεργασίας. Για παραγγελίες μεγάλων κατασκευών και φωτοβολταϊκών, η ποιότητα χάλυβα, το μέγεθος τομής, το πάχος τοιχώματος, η επίστρωση ψευδαργύρου και το περιβάλλον του έργου μπορούν να καθοριστούν πριν από την παραγωγή.

Για μια προσφορά, δώστε το τμήμα C, το πάχος τοιχώματος, την ποιότητα χάλυβα, την επίστρωση ψευδαργύρου, το μήκος, το σχέδιο οπών, την ποσότητα και το περιβάλλον εφαρμογής.
