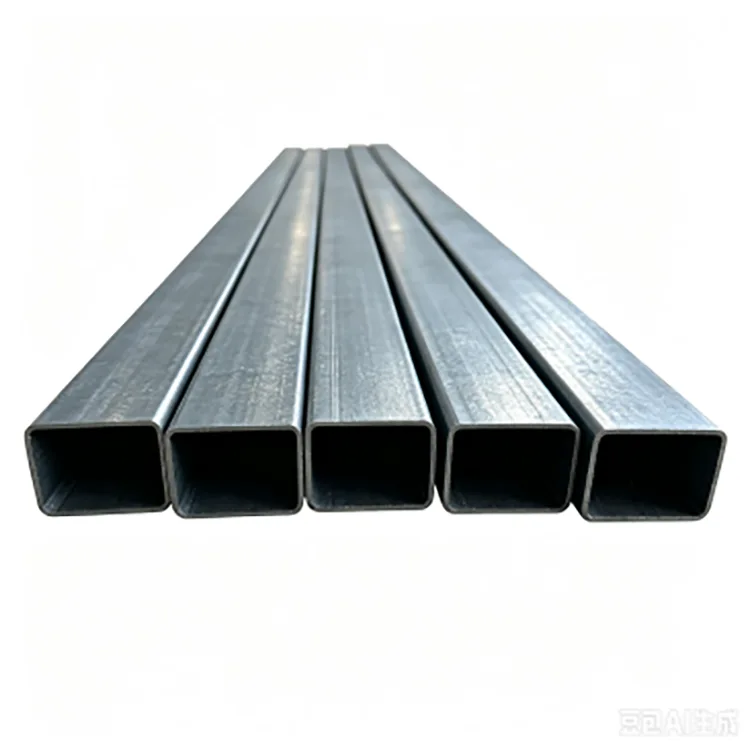

Ορθογώνιος χαλύβδινος σωλήνας γαλβανισμένος εν θερμώ

Ο ορθογώνιος σωλήνας από γαλβανισμένο εν θερμώ χάλυβα είναι ένα συγκολλημένο ορθογώνιο κοίλο τμήμα που κατασκευάζεται από Q235B, Q355B ή άλλες καθορισμένες ποιότητες ανθρακούχου χάλυβα. Η χαλύβδινη λωρίδα διαμορφώνεται εν ψυχρώ σε ορθογώνιο προφίλ, συγκολλάται υψηλής συχνότητας, έχει μέγεθος και κόβεται πριν ο τελικός σωλήνας υποβληθεί σε προετοιμασία επιφάνειας και γαλβανισμό εν θερμώ.

Το ορθογώνιο τμήμα είναι χρήσιμο όταν ο χώρος φόρτωσης ή εγκατάστασης είναι πιο κατευθυντικός από ό,τι επιτρέπει ένας τετράγωνος σωλήνας. Παρέχει μια ευρύτερη όψη για βραχίονες, πάνελ και συνδέσεις, ενώ διατηρεί το τμήμα σχετικά αποδοτικό σε βάρος. Για εξωτερικές κατασκευές, η επίστρωση ψευδαργύρου παρέχει πρόσθετη προστασία από την υγρασία και την ατμοσφαιρική διάβρωση, καθιστώντας τον σωλήνα κατάλληλο για εφαρμογές όπου ο μη επικαλυμμένος μαύρος χάλυβας θα απαιτούσε τακτική επιφανειακή επεξεργασία.

Ο σωλήνας μπορεί να παραδοθεί ως τυπικό μήκος ή να υποβληθεί σε επεξεργασία σύμφωνα με τα σχέδια του έργου, συμπεριλαμβανομένων κοπής, διάτρησης, κάμψης, σχισμής, διάτρησης, κλεισίματος άκρου και λοξότμησης.

Τεχνικές Προδιαγραφές

Γιατί να χρησιμοποιήσετε ένα ορθογώνιο τμήμα;

Η κύρια διαφορά μεταξύ ορθογώνιων και τετράγωνων κοίλων τμημάτων δεν είναι απλώς η εμφάνιση. Η αναλογία πλάτους προς ύψος αλλάζει τον τρόπο με τον οποίο το τμήμα ταιριάζει σε μια κατασκευή και πόσο αποτελεσματικά χρησιμοποιεί τον διαθέσιμο χώρο.

Ένας ορθογώνιος σωλήνας επιλέγεται συχνά για οριζόντια μέλη, πλαίσια και στηρίγματα όπου η μία κατεύθυνση χρειάζεται περισσότερο βάθος τομής από την άλλη. Παρέχει επίσης μια ευρύτερη επιφάνεια τοποθέτησης για εξαρτήματα τοίχου κουρτινών, πάνελ, βραχίονες και μηχανικά μέρη.

Για παράδειγμα, ένα τμήμα 100×60 mm δίνει στον κατασκευαστή έναν διαφορετικό συνδυασμό ακαμψίας, χώρου εγκατάστασης και χρήσης υλικού από έναν τετράγωνο σωλήνα 100×100 mm. Η σωστή επιλογή θα πρέπει επομένως να βασίζεται στο άνοιγμα, το φορτίο, τη μέθοδο σύνδεσης και τον διαθέσιμο χώρο εγκατάστασης και όχι μόνο το όνομα της ενότητας.

Γαλβανισμός εν θερμώ: Τι αλλάζει

Ο χαλύβδινος σωλήνας σχηματίζεται και συγκολλάται πρώτα, στη συνέχεια προετοιμάζεται για γαλβανισμό. Οι επιφανειακές προσμείξεις και τα οξείδια απομακρύνονται μέσω απολίπανσης, αποσκλήρυνσης και ενεργοποίησης, έτσι ώστε ο λιωμένος ψευδάργυρος να μπορεί να αντιδράσει σωστά με την επιφάνεια του χάλυβα.

Ο παρασκευασμένος σωλήνας βυθίζεται σε τετηγμένο ψευδάργυρο στους 450°C περίπου. Μετά την απόσυρση, πραγματοποιείται ψύξη και φινίρισμα για να ληφθεί μια συνεχής προστατευτική επίστρωση.

Αυτή η ακολουθία είναι σημαντική για δομικά προφίλ επειδή το τελειωμένο ορθογώνιο τμήμα, συμπεριλαμβανομένων των γωνιών και των εκτεθειμένων επιφανειών, λαμβάνει την αντιδιαβρωτική προστασία μετά τη διαμόρφωση. Για την προμήθεια έργου, οι αγοραστές θα πρέπει να επιβεβαιώσουν τις απαιτούμενες προδιαγραφές επίστρωσης ψευδαργύρου αντί απλώς να ρωτήσουν εάν ένας σωλήνας είναι "γαλβανισμένος".

Επιλέγοντας την επίστρωση ψευδαργύρου

Η κατάλληλη επίστρωση ψευδαργύρου εξαρτάται από το πού θα εγκατασταθεί ο ορθογώνιος σωλήνας.

Αυτά τα στοιχεία αποτελούν επιλογές επίστρωσης αντί για εγγύηση καθολικής διάρκειας ζωής. Για παράκτια, χημικά ή συνεχώς υγρά περιβάλλοντα, το έργο θα πρέπει επίσης να εξετάσει πρόσθετα συστήματα επίστρωσης, αποχέτευσης, προστασίας αιχμής και λεπτομέρειες σύνδεσης.

Q235B ή Q355B;

Το Q235B είναι κατάλληλο για πολλά συμβατικά κουφώματα, στηρίγματα, φράκτες, κατασκευές μηχανημάτων και γενικά χαλυβουργεία όπου ο δομικός υπολογισμός δεν απαιτεί βαθμό μεγαλύτερης αντοχής.

Το Q355B είναι πιο κατάλληλο όταν ο σχεδιασμός περιλαμβάνει υψηλότερα φορτία, μεγαλύτερα ανοίγματα, ισχυρότερες απαιτήσεις ανέμου ή χιονιού ή όταν είναι σημαντική η μείωση του βάρους του τμήματος. Ο τελικός βαθμός θα πρέπει να επιλέγεται από τον υπολογισμό της μηχανικής αντί να επιλέγεται απλώς το ισχυρότερο υλικό για κάθε εφαρμογή.

Για παραγγελίες εξαγωγής, η απαιτούμενη ποιότητα χάλυβα, το ισχύον πρότυπο, οι μηχανικές ιδιότητες και τα έγγραφα επιθεώρησης θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Πάχος τοίχου και μέγεθος τομής

Το πάχος του τοιχώματος έχει άμεση επίδραση στο βάρος του τμήματος, την ακαμψία, την αντοχή σύνδεσης και την απόδοση κατασκευής.

Τα ελαφριά κουφώματα και οι κατασκευές περιβλημάτων μπορούν να χρησιμοποιούν τμήματα με λεπτότερους τοίχους, ενώ τα φέροντα πλαίσια, οι βάσεις εξοπλισμού και οι μεγαλύτερες εξωτερικές κατασκευές συνήθως απαιτούν παχύτερους τοίχους.

Η σειρά 20×40–200×400 mm καλύπτει σχετικά συμπαγή πλαίσια μέσω μεγαλύτερων δομικών μελών. Για μια προσφορά, οι αγοραστές θα πρέπει να παρέχουν τις απαιτούμενες εξωτερικές διαστάσεις, πάχος τοιχώματος, μήκος, ποιότητα χάλυβα, απαίτηση επίστρωσης ψευδαργύρου και ποσότητα. Εάν ο σωλήνας θα χρησιμοποιηθεί ως δομικό μέλος, το άνοιγμα, το φορτίο και οι συνθήκες σύνδεσης είναι επίσης χρήσιμες για την επιλογή υλικού.

Διαδικασία Παραγωγής

Η παραγωγή ξεκινά με χαλύβδινα πηνία που ελέγχονται για ποιότητα, πάχος και κατάσταση επιφάνειας. Στη συνέχεια η λωρίδα ισοπεδώνεται και σταδιακά διαμορφώνεται ψυχρά στο απαιτούμενο ορθογώνιο προφίλ.

Η συγκόλληση υψηλής συχνότητας ενώνει τη σχηματισμένη λωρίδα, ακολουθούμενη από το μέγεθος και το ίσιωμα για τον έλεγχο του τελειωμένου τμήματος. Η κοπή σταθερού μήκους, η διάτρηση ή άλλη προεπεξεργασία μπορεί να ολοκληρωθεί σύμφωνα με την παραγγελία πριν από τον γαλβανισμό.

Οι προετοιμασμένοι σωλήνες στη συνέχεια περνούν από επεξεργασία απολίπανσης, αποξήρωσης και ροής. Ο γαλβανισμός εν θερμώ πραγματοποιείται στους 450°C περίπου, ακολουθούμενος από ψύξη, φινίρισμα επιφάνειας ψευδαργύρου και τελική επιθεώρηση διαστάσεων και επίστρωσης.

Η ολοκλήρωση των βασικών εργασιών διαμόρφωσης και διάτρησης πριν από τον γαλβανισμό βοηθά επίσης στην αποφυγή περιττής ζημιάς στην τελική επίστρωση ψευδαργύρου κατά την κατασκευή.

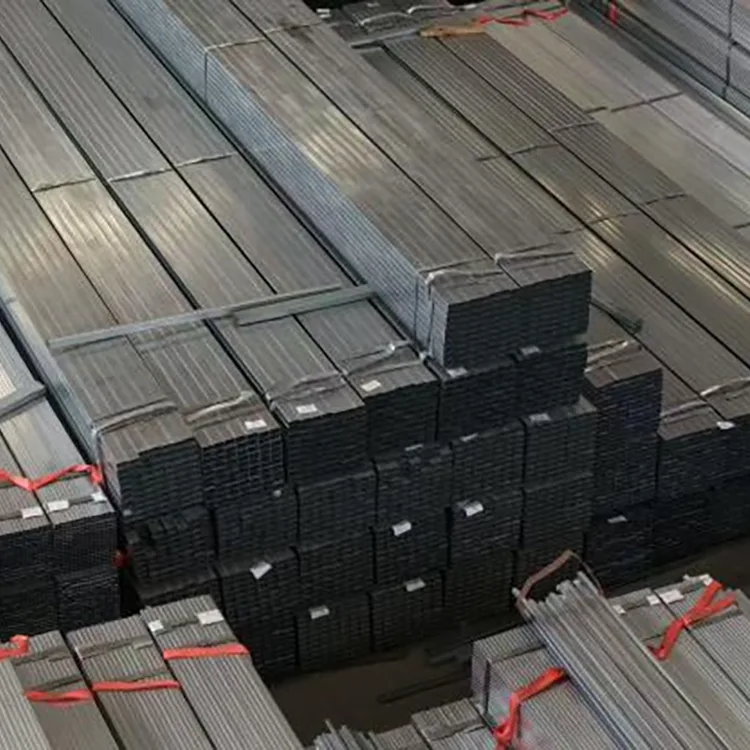

Ποιοτικός έλεγχος πριν από την αποστολή

Για μαζικές παραγγελίες, η ποιότητα δεν καθορίζεται μόνο από την εμφάνιση. Ο εισερχόμενος τύπος χάλυβα και το πάχος ελέγχονται πρώτα, ακολουθούμενος από επιθεώρηση διαστάσεων κατά τη διαμόρφωση και επιθεώρηση τελικού σωλήνα.

Τα βασικά σημεία ελέγχου περιλαμβάνουν ορθογώνιες διαστάσεις, πάχος τοιχώματος, ευθύτητα, κατάσταση συγκόλλησης, μήκος κοπής, ποιότητα επιφάνειας και επίστρωση ψευδαργύρου. Το βάρος ή το πάχος της επίστρωσης μπορεί να ελεγχθεί σύμφωνα με τις συμφωνημένες προδιαγραφές του έργου.

Για εξαγωγικά έργα, πιστοποιητικά υλικού, αρχεία επιθεώρησης, λίστες συσκευασίας και άλλα απαιτούμενα έγγραφα μπορούν να προετοιμαστούν σύμφωνα με την παραγγελία. Μπορεί επίσης να διευθετηθεί επιθεώρηση από τρίτους όταν απαιτείται από τον αγοραστή ή το έργο.

Πού χρησιμοποιείται

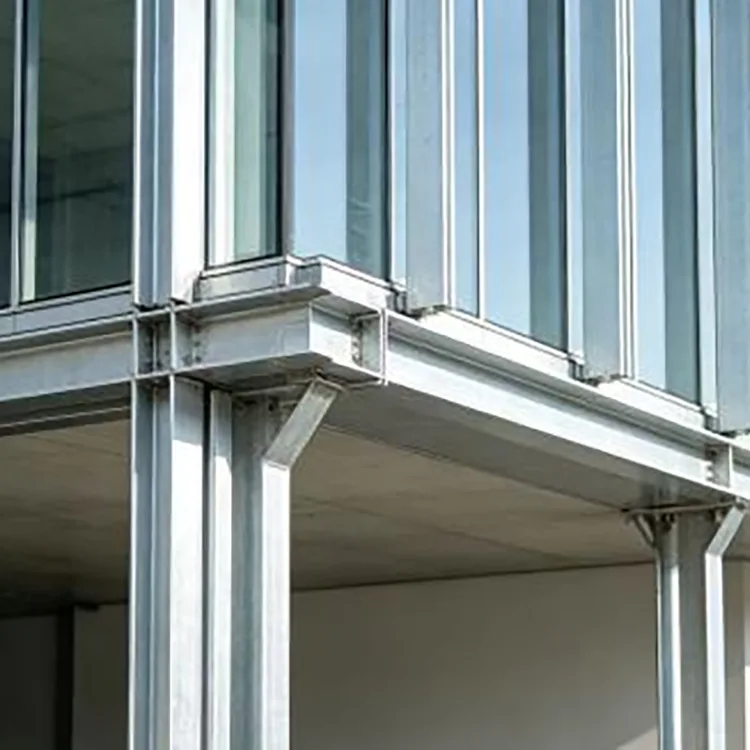

Τοίχοι κουρτινών και οικοδομικές κατασκευές

Η ορθογώνια όψη είναι βολική για κουφώματα κουρτινών, στηρίγματα προσόψεων, χωρίσματα και δευτερεύοντα δομικά μέλη όπου ο χώρος σύνδεσης και η κατευθυντική ακαμψία έχουν σημασία.

Δημοτικές και Υπαίθριες Κατασκευές

Τα προστατευτικά κιγκλιδώματα, οι χειρολισθήρες, τα καταφύγια, οι κατασκευές τοπίου, τα διαφημιστικά πλαίσια και άλλες εκτεθειμένες χαλύβδινες κατασκευές επωφελούνται από την πρόσθετη αντιδιαβρωτική προστασία του γαλβανισμού εν θερμώ.

Φωτοβολταϊκά Έργα

Οι ορθογώνιοι σωλήνες μπορούν να χρησιμοποιηθούν για επιλεγμένα μέλη στήριξης ΦΒ, πλαίσια εξοπλισμού και βοηθητικές κατασκευές. Για παράκτια έργα ή έργα υψηλής υγρασίας, θα πρέπει να λαμβάνονται υπόψη υψηλότερες προδιαγραφές ψευδαργύρου ανάλογα με το περιβάλλον διάβρωσης.

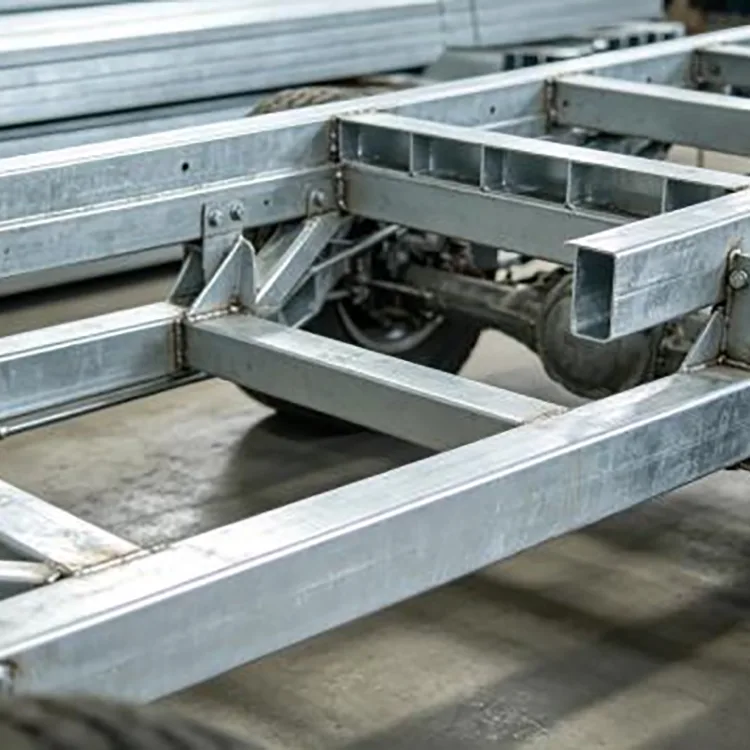

Κουφώματα μηχανημάτων και εξοπλισμού

Οι επίπεδες όψεις του ορθογώνιου τμήματος απλοποιούν την εγκατάσταση του βραχίονα και την τοποθέτηση του εξοπλισμού. Τυπικές χρήσεις περιλαμβάνουν βάσεις μηχανών, πλαίσια μεταφορέων, στηρίγματα αυτοματισμού και πλατφόρμες εξοπλισμού.

Αποθηκευτικές και Βιομηχανικές Εγκαταστάσεις

Ο σωλήνας μπορεί να χρησιμοποιηθεί για εξαρτήματα ραφιών, πλαίσια στήριξης, δομές αποθήκης και βοηθητικά μέλη όπου απαιτείται διαστατική συνέπεια και αντοχή στη διάβρωση.

Θερμοκήπια, Προσωρινές Κατασκευές και Ζεστά

Ο συνδυασμός της ορθογώνιας γεωμετρίας, του μέτριου βάρους και της διαθέσιμης επεξεργασίας το καθιστά κατάλληλο για κουφώματα θερμοκηπίου, σκηνικές κατασκευές, προσωρινά πλαίσια και άλλα κατασκευασμένα συγκροτήματα.

Επεξεργασία πριν από την παράδοση

Για έργα με επαναλαμβανόμενες διαστάσεις εγκατάστασης, η προεπεξεργασία μπορεί να μειώσει τις εργασίες κοπής και διάτρησης στο εργοτάξιο.

Οι κοινές υπηρεσίες περιλαμβάνουν κοπή σταθερού μήκους, διάτρηση, σχισμές, διάτρηση, κάμψη, λοξότμηση και κλείσιμο άκρου. Η επεξεργασία μπορεί να βασίζεται σε σχέδιο, αρχείο DXF/CAD ή χρονοδιάγραμμα διαστάσεων.

Όταν γίνονται τρύπες ή κοψίματα μετά τον γαλβανισμό, η εκτεθειμένη περιοχή χάλυβα θα πρέπει να λαμβάνει κατάλληλη προστασία επισκευής πλούσια σε ψευδάργυρο. Για το λόγο αυτό, είναι γενικά προτιμότερο να ολοκληρώνεται η προγραμματισμένη διάτρηση και κοπή πριν από το στάδιο του γαλβανισμού εν θερμώ όποτε το επιτρέπει ο σχεδιασμός παραγωγής.

Ορθογώνιος σωλήνας γαλβανισμένος εν θερμώ vs μαύρος ορθογώνιος σωλήνας

Η επιλογή εξαρτάται κυρίως από το περιβάλλον εγκατάστασης και τις απαιτήσεις συντήρησης.

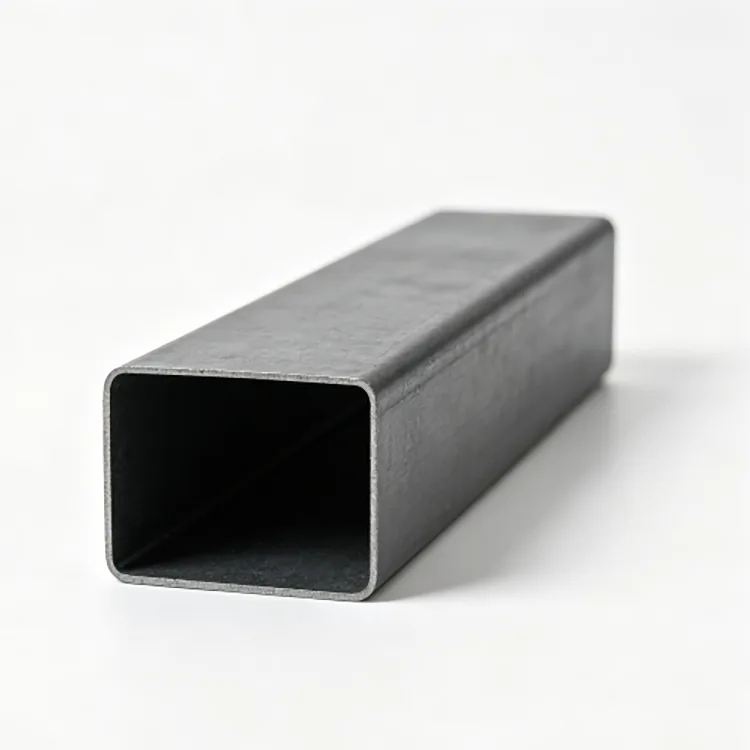

Ο μαύρος ορθογώνιος σωλήνας έχει χαμηλότερο αρχικό κόστος υλικού και μπορεί να λειτουργήσει καλά για ξηρές κατασκευές εσωτερικών χώρων όπου η επιφάνεια θα λάβει κατάλληλη επίστρωση ή η διάβρωση δεν αποτελεί σημαντικό πρόβλημα.

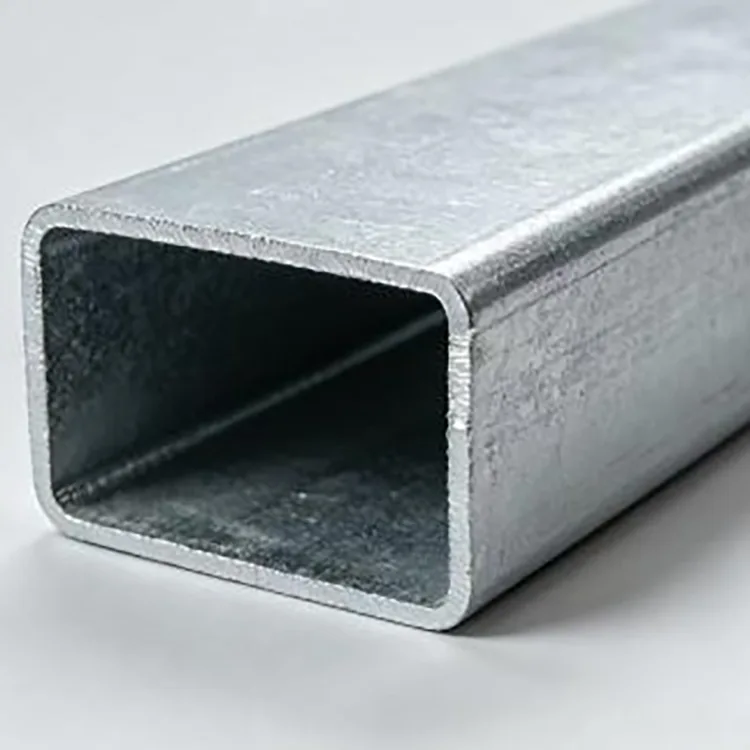

Ο ορθογώνιος σωλήνας γαλβανισμένος εν θερμώ έχει επίστρωση ψευδαργύρου που παρέχει τόσο φυσικό φράγμα όσο και θυσιαστική αντιδιαβρωτική προστασία. Ως εκ τούτου, είναι πιο κατάλληλο για εξωτερικές και υγρές εφαρμογές όπου η επαναλαμβανόμενη βαφή ή η επεξεργασία σκουριάς θα αύξανε τις εργασίες συντήρησης.

Για μακροπρόθεσμα έργα εξωτερικού χώρου, η σύγκριση μόνο της τιμής αγοράς μπορεί να είναι παραπλανητική. Οι προδιαγραφές επίστρωσης, η αναμενόμενη έκθεση, οι απαιτήσεις κατασκευής και το σχέδιο συντήρησης θα πρέπει να περιλαμβάνονται στη σύγκριση κόστους.

Εφαρμογές Έργων

Δημοτική Συγκοινωνιακή Δομή

Ένα δημοτικό έργο οδοποιίας και κυκλοφορίας χρησιμοποίησε ορθογώνιο σωλήνα γαλβανισμένου εν θερμώ Q235B 100×60×4 mm για πλαίσια στήριξης, συμπεριλαμβανομένων οδοστρωμάτων και δομών προστατευτικών κιγκλιδωμάτων. Ο συνδυασμός ακαμψίας ορθογώνιας διατομής και γαλβανισμένης προστασίας επιλέχθηκε για εξωτερική έκθεση σε βροχή, άνεμο και σκόνη.

Αποθήκη και Βιομηχανική Εγκατάσταση

Ένα έργο αποθήκης εφοδιαστικής χρησιμοποιούσε ορθογώνιο σωλήνα γαλβανισμένου εν θερμώ 40×80×2,0 mm για εφαρμογές ραφιών και εξοπλισμού-πλαισίων. Οι σταθερές διαστάσεις του τμήματος βοήθησαν στη συναρμολόγηση, ενώ η γαλβανισμένη επιφάνεια ήταν κατάλληλη για τις υγρές συνθήκες που σχετίζονται με την αποθήκη και τη βιομηχανική χρήση.

Λίστα ελέγχου προμηθειών

Πριν κάνετε μια μαζική παραγγελία, επιβεβαιώστε αυτά τα σημεία:

FAQ

Ποια είναι η διαφορά μεταξύ ορθογώνιου και τετράγωνου γαλβανισμένου χαλύβδινου σωλήνα;

Ο τετράγωνος σωλήνας έχει ίσες πλευρικές διαστάσεις και χρησιμοποιείται συνήθως για κολώνες, πλαίσια και μέλη που απαιτούν πιο ισορροπημένη γεωμετρία. Ο ορθογώνιος σωλήνας έχει διαφορετικά πλευρικά μήκη και είναι συχνά πιο βολικός για οριζόντια μέλη, κουφώματα τοίχου, δομές εξοπλισμού και εφαρμογές όπου η κατευθυντική ακαμψία ή μια ευρύτερη επιφάνεια στερέωσης είναι χρήσιμη.

Μπορεί ο ορθογώνιος σωλήνας να παραδοθεί σε μη τυποποιημένες διαστάσεις;

Ναί. Τα μη τυποποιημένα μεγέθη τομών, τα σταθερά μήκη και οι απαιτήσεις επεξεργασίας μπορούν να συζητηθούν σύμφωνα με το σχέδιο του έργου και τη σκοπιμότητα παραγωγής.

Μπορείτε να κόψετε και να τρυπήσετε το σωλήνα πριν από την αποστολή;

Ναί. Μπορούν να διευθετηθούν κοπή, διάτρηση, σχισμές, διάτρηση, κάμψη, κλείσιμο άκρων και λοξότμηση. Για τα γαλβανισμένα προϊόντα, η προγραμματισμένη επεξεργασία ολοκληρώνεται συνήθως πριν από τον γαλβανισμό εν θερμώ, όπου είναι πρακτικό.

Είναι απαραίτητη η επίστρωση ψευδαργύρου 200–275 g/m² για κάθε εξωτερικό έργο;

Όχι. Η κανονική εσωτερική έκθεση σε εξωτερικούς χώρους δεν απαιτεί αυτόματα το υψηλότερο επίπεδο ψευδαργύρου. Η επίστρωση πρέπει να επιλέγεται σύμφωνα με την υγρασία, το ψεκασμό αλατιού, την έκθεση σε χημικά, τη συχνότητα διαβροχής και την αναμενόμενη περίοδο λειτουργίας.

Μπορεί το Q355B να αντικαταστήσει απευθείας το Q235B;

Όχι αυτόματα. Αν και το Q355B έχει υψηλότερη αντοχή, η αλλαγή της ποιότητας του χάλυβα δεν σημαίνει ότι το ίδιο τμήμα μπορεί πάντα να χρησιμοποιηθεί χωρίς να ελέγχεται ο δομικός σχεδιασμός, οι συνδέσεις, οι απαιτήσεις συγκόλλησης και το ισχύον πρότυπο.

Μπορεί να συγκολληθεί ο γαλβανισμένος ορθογώνιος σωλήνας εν θερμώ;

Ναι, αλλά η συγκόλληση καταστρέφει την τοπική επίστρωση ψευδαργύρου και παράγει αναθυμιάσεις που περιέχουν ψευδάργυρο. Απαιτείται κατάλληλος αερισμός, διαδικασίες συγκόλλησης και επισκευή πλούσια σε ψευδάργυρο μετά τη συγκόλληση.

Ποια έγγραφα μπορούν να παρέχονται για παραγγελίες εξαγωγής;

Πιστοποιητικά υλικών, αρχεία επιθεώρησης προϊόντων, λίστες συσκευασίας, εμπορικά τιμολόγια και άλλα έγγραφα εξαγωγής ή έργου μπορούν να καταρτιστούν σύμφωνα με τις συμφωνημένες απαιτήσεις παραγγελίας.

Ποιος είναι ο κανονικός χρόνος παράδοσης;

Οι παραγγελίες κοινού αποθέματος μπορούν κανονικά να προετοιμαστούν για αποστολή σε περίπου 3-7 εργάσιμες ημέρες. Οι τυπικές παραγγελίες παραγωγής είναι συνήθως περίπου 10-15 εργάσιμες ημέρες, ενώ οι μεγάλοι όγκοι ή οι προσαρμοσμένες παραγγελίες θα πρέπει να επιβεβαιώνονται σύμφωνα με το μέγεθος του τμήματος, την επίστρωση ψευδαργύρου και τις απαιτήσεις επεξεργασίας.
