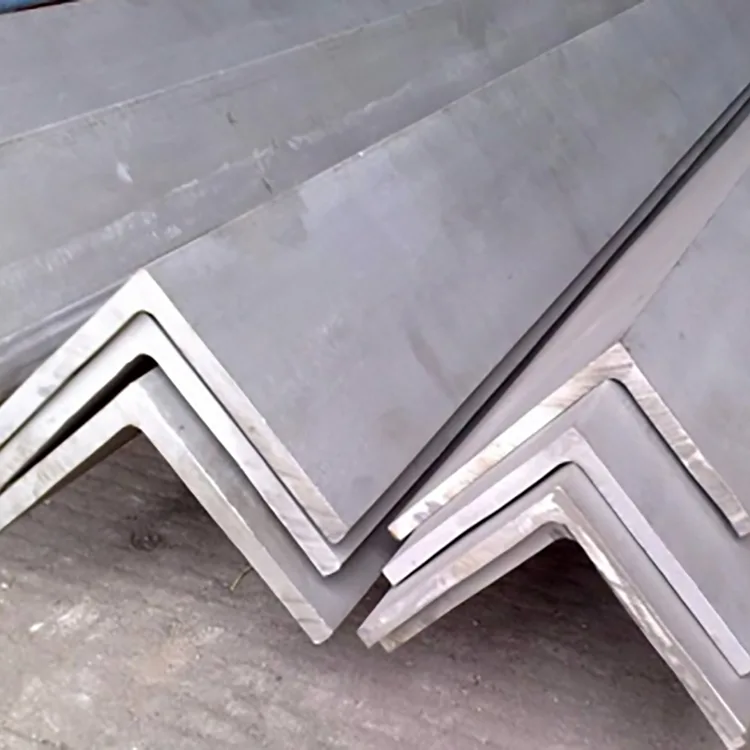

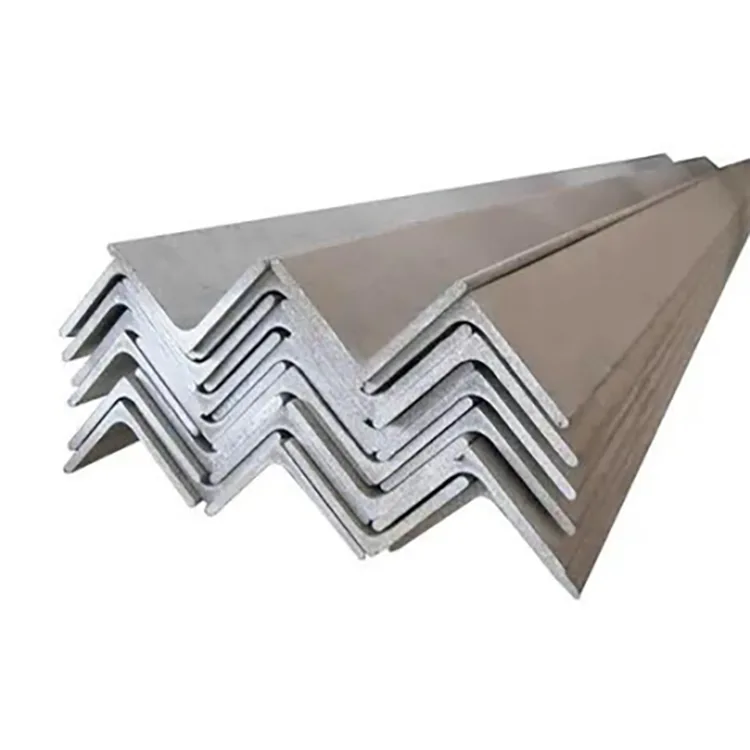

Το Hot-Dip Galvanized Steel Angle είναι κατασκευασμένο από δομικό χάλυβα από άνθρακα θερμής έλασης και επικαλύπτεται με ψευδάργυρο μετά τη διαμόρφωση του τμήματος και την απαιτούμενη κατασκευή. Διατίθεται σε ίσες και άνισες γωνίες, με ποιότητες χάλυβα Q235B και Q355B.

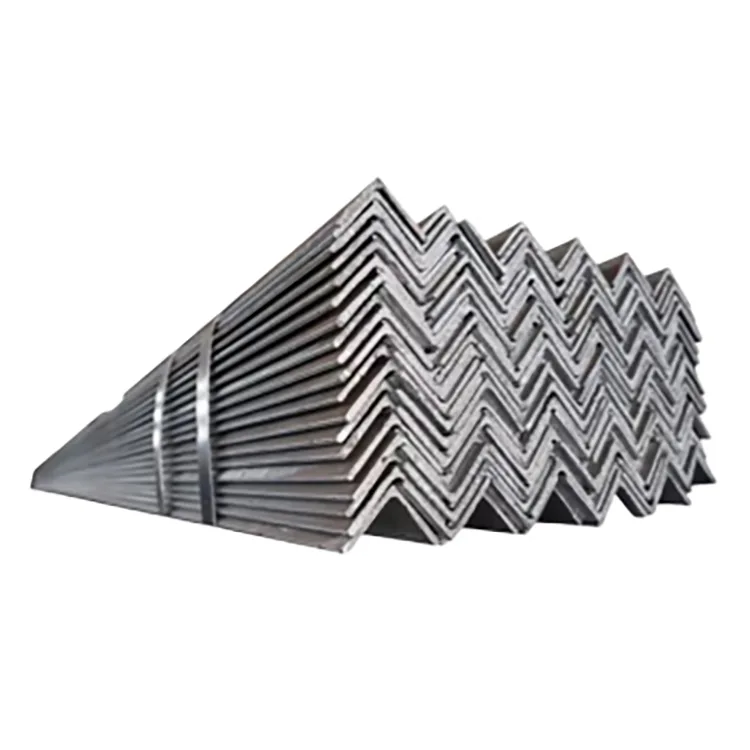

Ίση γωνία έχει δύο σκέλη ίδιου πλάτους. Η άνιση γωνία έχει διαφορετικά πλάτη σκελών για εφαρμογές όπου η σύνδεση ή η διάταξη φορτίου απαιτεί διαφορετικές διαστάσεις ρουλεμάν.
| Προϊόν | Γωνία από γαλβανισμένο εν θερμώ χάλυβα |
| Υλικό Βάσης | Q235B, Q355B |
| Προφίλ | Ίση γωνία / Άνιση γωνία |
| Κοινό μέγεθος | 20 × 20 mm–200 × 200 mm |
| Πάχος | 2,0–20 χλστ |
| Τυπικό μήκος | 6 m / 9 m / 12 m |
| Προσαρμοσμένο μήκος | Διατίθεται κοπή σταθερού μήκους |
| Επικάλυψη ψευδαργύρου | Συνήθως 60–120 μm |
| Ανώτερη επίστρωση | 150–200 μm |
| Επιφάνεια | Γαλβανισμένο εν θερμώ, ασημί-γκρι |
| Επεξεργασία | Κοπή, διάτρηση, διάτρηση, κάμψη, λοξότμηση, λείανση και άλλη συμφωνημένη κατασκευή |
| Αναφορά δομικού χάλυβα | GB/T 706 |
| Αναφορά γαλβανισμού | GB/T 13912-2020 |
| Αντοχή εφελκυσμού | Περίπου 375–500 MPa, ανάλογα με τον βαθμό και τις προδιαγραφές |
Τα ASTM, EN ή άλλα πρότυπα αγοράς προορισμού μπορούν να καθοριστούν όταν απαιτείται από το έργο.
Q235Bχρησιμοποιείται συνήθως για πλαίσια στήριξης, προστατευτικά κιγκλιδώματα, στηρίγματα εξοπλισμού, κατασκευές αποθήκης και γενική κατασκευή χάλυβα.
Q355Bπαρέχει υψηλότερη αντοχή υλικού για εφαρμογές με υψηλότερα φορτία, μεγαλύτερα ανοίγματα ή πιο απαιτητικές δομικές απαιτήσεις.
Η ποιότητα χάλυβα θα πρέπει να επιλέγεται μαζί με το μέγεθος γωνίας, το πάχος, το άνοιγμα, το φορτίο και το σχέδιο σύνδεσης.
Ο χάλυβας γωνίας υποβάλλεται σε επεξεργασία και προετοιμάζεται επιφανειακά πριν από τη βύθιση σε τετηγμένο ψευδάργυρο στους περίπου 450–460°C.
Ακολουθία παραγωγής:
Γωνιακός χάλυβας θερμής έλασης → εισερχόμενη επιθεώρηση → ίσιωμα → κοπή / κατασκευή → απολίπανση → αποξήρανση → ξέπλυμα → ρευστοποίηση → στέγνωμα → γαλβανισμός εν θερμώ → ψύξη → παθητικοποίηση → τελικό ίσιωμα και διαστασιολόγηση → επιθεώρηση επίστρωσης ψευδαργύρου → τελική επιθεώρηση.
Το τουρσί αφαιρεί τη σκουριά και τα λέπια έτσι ώστε η επίστρωση ψευδαργύρου να μπορεί να σχηματιστεί σωστά στην επιφάνεια του χάλυβα.
| Περιβάλλο | Κατεύθυνση επίστρωσης |
| Κανονική έκθεση σε εξωτερικούς χώρους | 60–120 μm |
| Υγρό εξωτερικό περιβάλλον | Μπορεί να καθοριστεί αυξημένη επίστρωση |
| Έκθεση παράκτιου αλατιού | Μπορεί να καθοριστούν 150–200 μm |
| Χημική ή σοβαρή διάβρωση | Απαίτηση επίστρωσης για συγκεκριμένο έργο |
Η απαίτηση επίστρωσης θα πρέπει να αναφέρεται στην παραγγελία αγοράς αντί να αναφέρεται μόνο "γαλβανισμένο εν θερμώ". Για παράδειγμα:Q355B / 100 × 100 × 8 mm / 12 m / γαλβανισμένο εν θερμώ / 150–200 μm.
| Εφαρμογή | Τυπική χρήση |
| Φωτοβολταϊκά συστήματα | Εξαρτήματα στήριξης, στηρίγματα, πλαίσια στερέωσης και βοηθητικές κατασκευές |
| Δημοτικές υποδομές | Προστατευτικά κιγκλιδώματα, στηρίγματα περιφράξεων και μεταλλικές κατασκευές εξωτερικού χώρου |
| Κουρτινότοιχοι | Στηρίγματα, μέλη στήριξης και εξαρτήματα σύνδεσης |

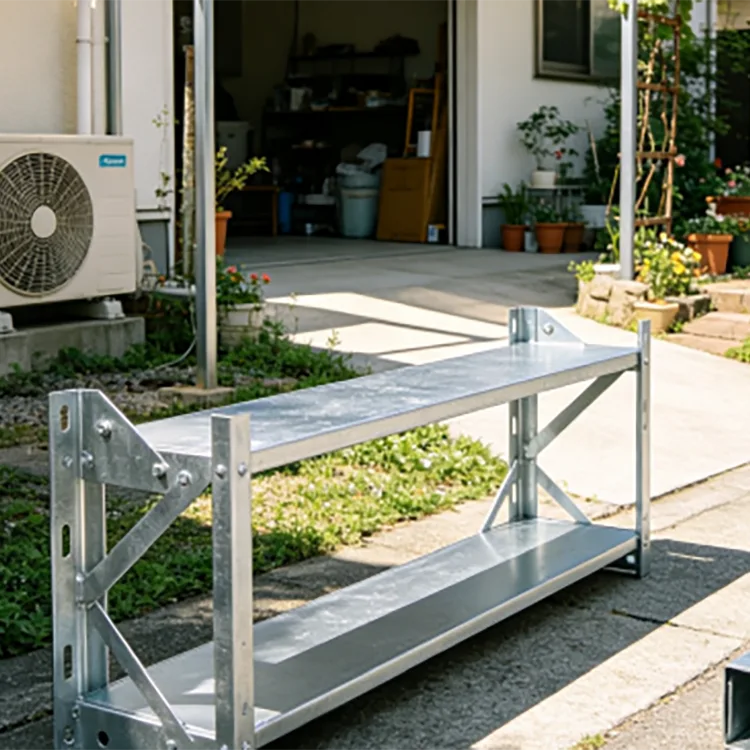

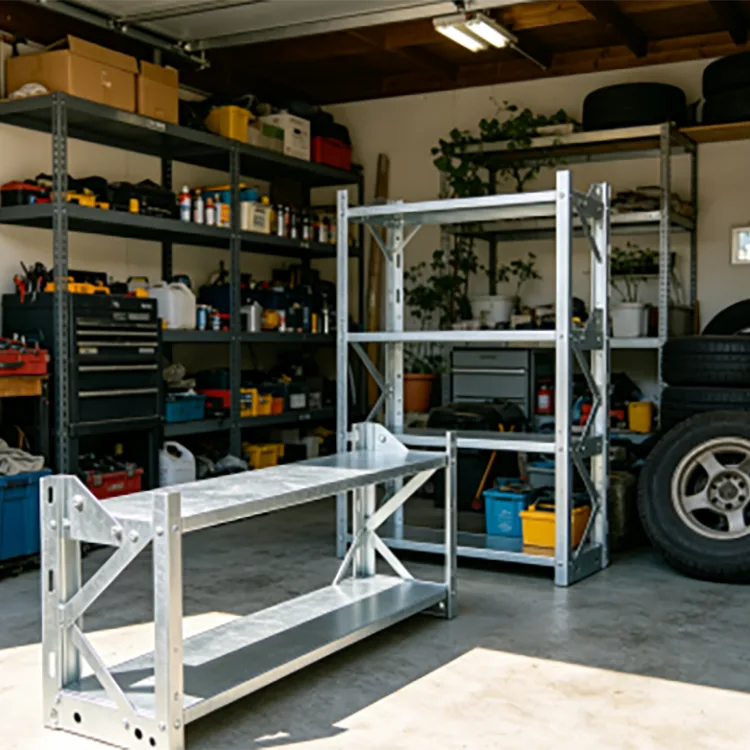

| Αποθήκες | Σκελετοί ραφιών, βάσεις εξοπλισμού και δομική ενίσχυση |
| Βιομηχανικές εγκαταστάσεις | Pipe supports, equipment brackets and outdoor support structures |
| Γεωργία | Κουφώματα θερμοκηπίου, στηρίγματα περιφράξεων και κατασκευές εξοπλισμού |
Η κοπή σταθερού μήκους, η διάτρηση, η διάτρηση, η κάμψη, η λοξότμηση και η λείανση μπορούν να διευθετηθούν σύμφωνα με τα σχέδια.
Για τα κατασκευασμένα εξαρτήματα, η κύρια επεξεργασία κοπής και οπών μπορεί να ολοκληρωθεί πριν από τον γαλβανισμό, έτσι ώστε το τελικό μέρος να λαμβάνει προστασία από ψευδάργυρο μετά την επεξεργασία.
Εάν η κοπή, η διάτρηση ή η συγκόλληση εκτελούνται μετά από γαλβανισμό, η εκτεθειμένη περιοχή χάλυβα ή η θερμικά επηρεασμένη περιοχή θα πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επίστρωση πλούσια σε ψευδάργυρο.
Η επιθεώρηση καλύπτει τόσο τον χάλυβα βάσης όσο και τη γαλβανισμένη επίστρωση.
Μπορούν να παρέχονται πιστοποιητικά υλικού και αρχεία επιθεώρησης γαλβανισμού για παραγγελίες έργου. Μπορεί επίσης να κανονιστεί επιθεώρηση από τρίτους όταν απαιτείται.
Ο χάλυβας μαύρης γωνίας δεν έχει επίστρωση ψευδαργύρου και συνήθως απαιτεί βαφή ή άλλο σύστημα αντιδιαβρωτικής προστασίας για εξωτερική χρήση.
Ο γαλβανισμένος γωνιακός χάλυβας εν θερμώ επικαλύπτεται στο εργοστάσιο πριν από την αποστολή, γεγονός που αφαιρεί την ανάγκη για ξεχωριστή διαδικασία βαφής πλήρους επιφάνειας στο σημείο εγκατάστασης.
Για εφαρμογές ξηρού εσωτερικού χώρου, ο χάλυβας μαύρης γωνίας μπορεί να επαρκεί όπου επιτρέπεται από τις προδιαγραφές του έργου. Για εξωτερικές κατασκευές ή κατασκευές εκτεθειμένες στην υγρασία, η απαίτηση αντιδιαβρωτικής προστασίας θα πρέπει να καθορίζεται με την ποιότητα και το τμήμα χάλυβα.
Γωνιακό χάλυβαπαρέχει δύο κάθετα σκέλη και χρησιμοποιείται συνήθως για στηρίγματα, βραχίονες, πλαίσια και στοιχεία σύνδεσης.
Επίπεδη μπάραπαρέχει μια ενιαία επίπεδη επιφάνεια και χρησιμοποιείται για ιμάντες, πλάκες, οπλισμό και άλλα επίπεδα εξαρτήματα σύνδεσης.
Καναλιού χάλυβαέχει βαθύτερο ανοιχτό τμήμα και χρησιμοποιείται γενικά όπου απαιτείται μεγαλύτερο βάθος διατομής για δομική στήριξη.
Η επιλογή εξαρτάται από το φορτίο, τη μέθοδο σύνδεσης, τον διαθέσιμο χώρο και τις απαιτούμενες ιδιότητες του τμήματος.
Ο γαλβανισμένος γωνιακός χάλυβας 40 × 40 mm και 50 × 50 mm προμηθεύτηκε για εφαρμογές υποστήριξης φωτοβολταϊκών στέγης κατοικιών και επαγγελματικών χώρων. Το υλικό προσδιορίστηκε με αυξημένη προστασία ψευδαργύρου για έκθεση σε εξωτερικούς χώρους.
Για εργασίες στήριξης προστατευτικών κιγκλιδωμάτων και περιβλήματος παραδόθηκε τυπικός γαλβανισμένος γωνιακός χάλυβας 6 m. Το υλικό παραδόθηκε στο απαιτούμενο μήκος και ελέγχθηκε για διαστάσεις τομής πριν από την εγκατάσταση.
Ο γαλβανισμένος γωνιακός χάλυβας με επίστρωση ψευδαργύρου 200 μm προμηθεύτηκε για δομές υποστήριξης εξοπλισμού εξωτερικού χώρου σε ένα παράκτιο βιομηχανικό περιβάλλον με αέρα γεμάτο άλατα και έκθεση σε ελαφρά χημικά.
Το Hot-Dip Galvanized Steel Angle μπορεί να παραδοθεί σε τυπικά μήκη 6 m, 9 m και 12 m ή να κοπεί στις διαστάσεις του έργου. Ίσες και άνισες γωνίες, καθορισμένες επικαλύψεις ψευδαργύρου και κατασκευασμένα εξαρτήματα μπορούν να τακτοποιηθούν σύμφωνα με τα σχέδια.

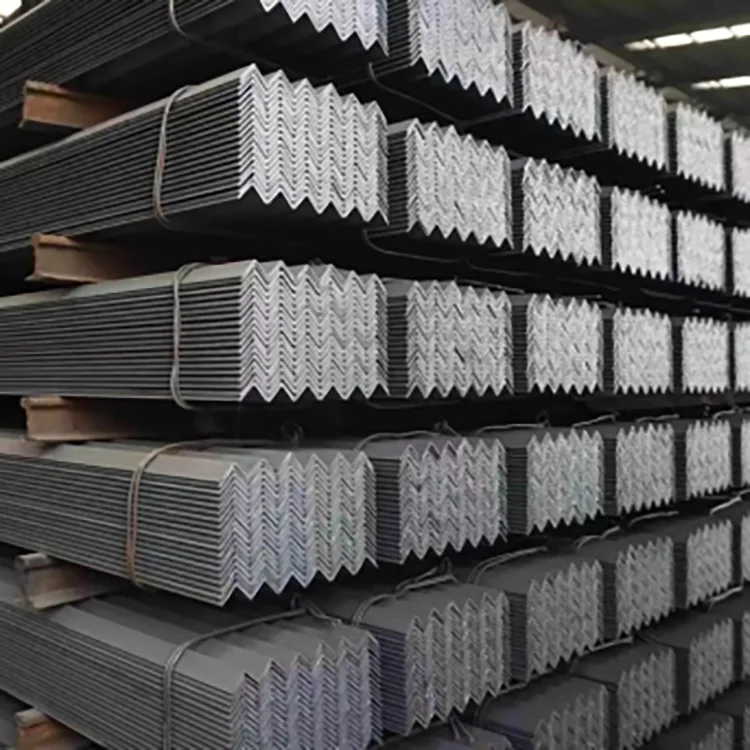

Για τις εξαγωγικές αποστολές, οι γωνίες χάλυβα συσσωρεύονται και ενισχύονται για θαλάσσια μεταφορά. Η ανθεκτική στην υγρασία συσκευασία μπορεί να χρησιμοποιηθεί για τη μείωση της ζημιάς κατά το χειρισμό και του κινδύνου λευκής σκουριάς κατά τη μεταφορά και την αποθήκευση.
Η προδιαγραφή αγοράς πρέπει να περιλαμβάνει:
Ποιότητα χάλυβα + τύπος γωνίας + διαστάσεις ποδιού + πάχος + μήκος + επίστρωση ψευδαργύρου + απαιτήσεις κατασκευής.
Παράδειγμα:
Q235B / Ίση γωνία / 50 × 50 × 5 mm / 6 m / Γαλβανισμένο εν θερμώ / καθορισμένη επίστρωση ψευδαργύρου / προ-τρυπημένη σύμφωνα με το σχέδιο.
Για παραγγελίες έργων, μπορούν να παρέχονται σχέδια για κοπή σταθερού μήκους, θέσεις οπών και άλλες απαιτήσεις κατασκευής.
Η Rongheng προμηθεύει προϊόντα χάλυβα από την Tianjin Daqiuzhuang, με πρόσβαση σε πόρους χάλυβα θερμής έλασης, γαλβανισμού και επεξεργασίας χάλυβα κατάντη.
Οι τυποποιημένες γωνιακές παραγγελίες χάλυβα και έργου μπορούν να συντονιστούν με την κοπή, την κατασκευή, τον γαλβανισμό, την επιθεώρηση και τη συσκευασία εξαγωγής σύμφωνα με τις απαιτούμενες προδιαγραφές.
Ναί. Τόσο ίσα όσο και άνισα γωνιακά τμήματα μπορούν να παρασχεθούν ανάλογα με το μέγεθος και τις απαιτήσεις του έργου.
Τα κοινά μεγέθη κυμαίνονται από περίπου 20 × 20 mm έως 200 × 200 mm, με πάχη 2–20 mm. Άλλα μεγέθη μπορούν να συζητηθούν σύμφωνα με τις απαιτούμενες προδιαγραφές.
Τα τυπικά μήκη είναι 6 m, 9 m και 12 m. Διατίθεται κοπή σταθερού μήκους.
Το κοινό εύρος επικάλυψης ψευδαργύρου είναι 60–120 μm. Μπορούν να καθοριστούν υψηλότερες απαιτήσεις επίστρωσης 150–200 μm για απαιτητικά εξωτερικά περιβάλλοντα.
Ναί. Τα παράκτια έργα θα πρέπει να προσδιορίζουν την επίστρωση ψευδαργύρου σύμφωνα με την έκθεση στο αλάτι. Μια υψηλότερη επίστρωση όπως 150–200 μm μπορεί να ληφθεί υπόψη για ισχυρότερη έκθεση.
Ναί. Η κοπή σταθερού μήκους, η διάτρηση, η διάτρηση και άλλη κατασκευή μπορούν να ολοκληρωθούν πριν από τον γαλβανισμό σύμφωνα με τα σχέδια.
Η συγκόλληση αφαιρεί την επίστρωση ψευδαργύρου γύρω από τη θερμαινόμενη περιοχή. Μετά τη συγκόλληση, η πληγείσα περιοχή πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επικάλυψη πλούσια σε ψευδάργυρο.
Ναί. Μπορεί να χρησιμοποιηθεί για επιλεγμένα φωτοβολταϊκά στηρίγματα, στηρίγματα, κουφώματα στερέωσης και βοηθητικές κατασκευές. Το τμήμα και η επίστρωση ψευδαργύρου θα πρέπει να ταιριάζουν με το σχεδιασμό του έργου και τις συνθήκες έκθεσης.
Το Q235B χρησιμοποιείται συνήθως για συμβατικές δομικές εφαρμογές και εφαρμογές υποστήριξης. Το Q355B χρησιμοποιείται όπου απαιτείται μεγαλύτερη αντοχή υλικού. Η τελική επιλογή θα πρέπει να ακολουθεί τον δομικό σχεδιασμό.
Τα πιστοποιητικά υλικού και τα αρχεία επιθεώρησης γαλβανισμού μπορούν να παρέχονται σύμφωνα με την παραγγελία. Μπορεί επίσης να κανονιστεί επιθεώρηση από τρίτους όταν απαιτείται.
