Ράβδος από γαλβανισμένο χάλυβα εν θερμώ

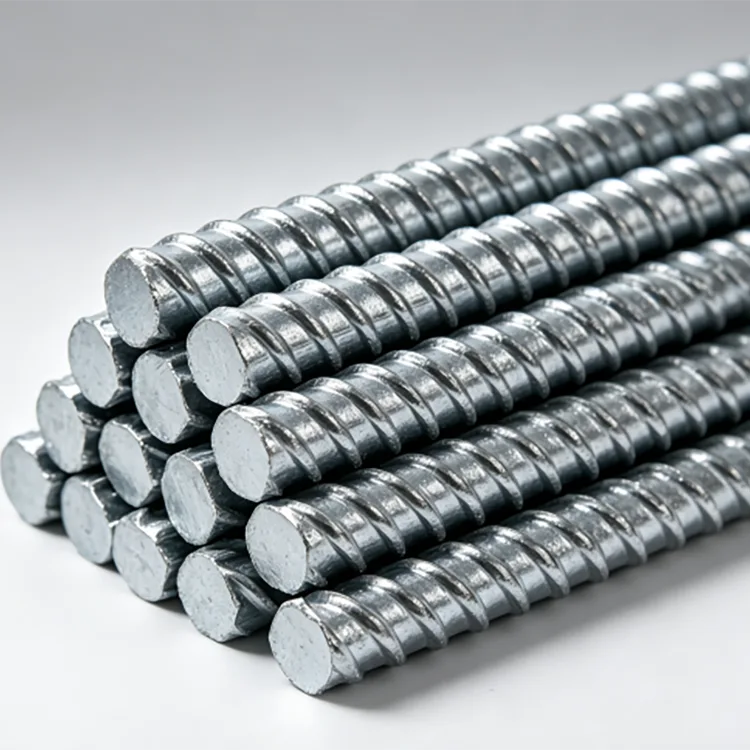

Η ράβδος γαλβανισμένου χάλυβα εν θερμώ είναι συνηθισμένος χάλυβας ενίσχυσης με ραβδώσεις θερμής έλασης με επίστρωση ψευδαργύρου που εφαρμόζεται στην τελική ράβδο. Η ράβδος οπλισμού διατηρεί την επιφάνειά της με ραβδώσεις και χρησιμοποιείται ως οπλισμός μέσα ή γύρω από κατασκευές από σκυρόδεμα όπου η συμβατική μαύρη ράβδος μπορεί να εκτεθεί σε υψηλότερο κίνδυνο διάβρωσης.

Ο κύριος λόγος για τον καθορισμό του γαλβανισμένου οπλισμού είναι να μην αυξηθεί η βασική φέρουσα ικανότητα του οπλισμού. Σκοπός του είναι να προσθέσει αντιδιαβρωτική προστασία στην επιφάνεια του χάλυβα. Αυτό γίνεται ιδιαίτερα χρήσιμο σε δομές που εκτίθενται σε νερό, υγρασία, περιβάλλοντα που περιέχουν χλωριούχα, μολυσμένο έδαφος ή επαναλαμβανόμενη διαβροχή και ξήρανση.

Οι διαθέσιμες ποιότητες περιλαμβάνουν HRB400, HRB400E, HRB500 και HRB500E, με διαμέτρους από Φ6 mm έως Φ40 mm. Σταθερά μήκη, κοπή και άλλη επεξεργασία μπορούν να κανονιστούν για τις απαιτήσεις του έργου.

Τεχνικές Προδιαγραφές

Ο ρόλος του γαλβανισμού στην ράβδο οπλισμού

Το σκυρόδεμα παρέχει συνήθως έναν βαθμό προστασίας στον ενσωματωμένο χάλυβα μέσω του αλκαλικού του περιβάλλοντος. Η κατάσταση αλλάζει όταν το σκυρόδεμα εκτίθεται σε χλώριο, υγρασία, ενανθράκωση, ρωγμές ή άλλες συνθήκες που επιτρέπουν σε ουσίες που προάγουν τη διάβρωση να φτάσουν στον οπλισμό.

Μια γαλβανισμένη επίστρωση προσθέτει άλλο ένα στρώμα προστασίας στην ενισχυτική ράβδο. Ο ψευδάργυρος δρα ως φυσικός φραγμός και μπορεί επίσης να προσφέρει θυσιαστική προστασία όταν η επιφάνεια του χάλυβα είναι τοπικά εκτεθειμένη.

Αυτό καθιστά τον γαλβανισμένο οπλισμό ιδιαίτερα σημαντικό για κατασκευές όπου η διάβρωση του οπλισμού θα ήταν δύσκολο ή δαπανηρό να επισκευαστεί μετά την κατασκευή. Τυπικά παραδείγματα περιλαμβάνουν παράκτιες υποδομές, κατασκευές επεξεργασίας νερού, εξαρτήματα γεφυρών, εξωτερικά θεμέλια και ορισμένες θαμμένες κατασκευές.

Διαδικασία Γαλβανισμού για Οπλισμό

Η ράβδος οπλισμού επιθεωρείται πριν από τον γαλβανισμό για να επιβεβαιωθεί η ποιότητα του χάλυβα, η διάμετρος και η κατάσταση της επιφάνειας. Στη συνέχεια, η προετοιμασία της επιφάνειας αφαιρεί το λάδι, τα άλατα και άλλους ρύπους, έτσι ώστε ο ψευδάργυρος να μπορεί να συνδεθεί σωστά με τον χάλυβα.

Μετά την επεξεργασία αποξήρωσης και ροής, η ράβδος οπλισμού βυθίζεται σε λιωμένο ψευδάργυρο στους 450°C περίπου. Ο ψευδάργυρος αντιδρά με την επιφάνεια του χάλυβα για να σχηματίσει μια μεταλλουργικά συνδεδεμένη γαλβανισμένη επίστρωση. Μετά την απόσυρση, η περίσσεια ψευδάργυρου ελέγχεται, ακολουθούμενη από ψύξη, παθητικοποίηση και τελική επιθεώρηση.

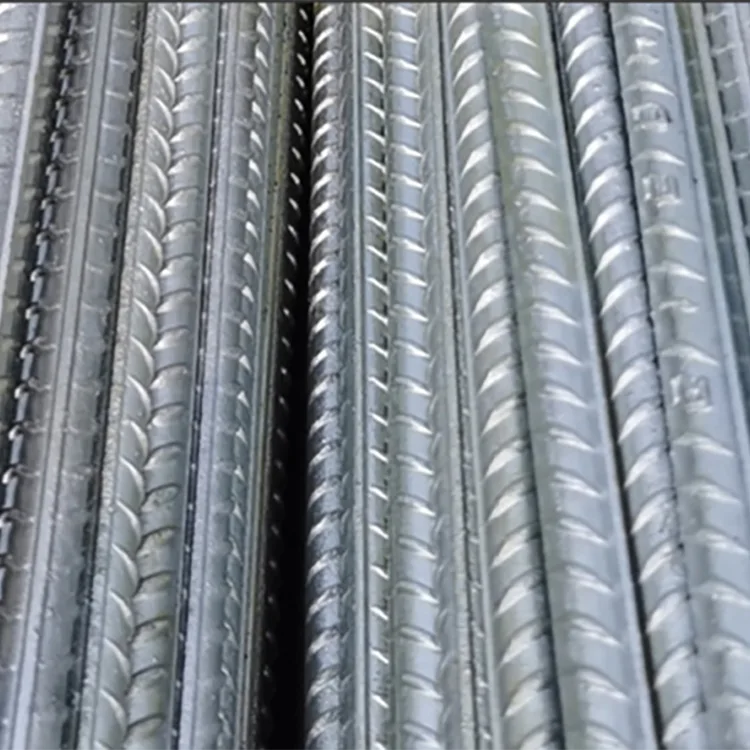

Ιδιαίτερη προσοχή δίνεται στις νευρώσεις και τις κοιλάδες της παραμορφωμένης ράβδου. Το τελειωμένο προφίλ πρέπει να παραμένει σαφώς καθορισμένο επειδή οι νευρώσεις συμβάλλουν στη μηχανική ασφάλιση μεταξύ του οπλισμού και του σκυροδέματος.

HRB400E ή HRB500E;

Η επιλογή θα πρέπει να ακολουθεί τον δομικό σχεδιασμό και όχι την απαίτηση γαλβανισμού.

Το HRB400 / HRB400E είναι κατάλληλο για πολλές συμβατικές κατασκευές από οπλισμένο σκυρόδεμα, θεμέλια εξοπλισμού, υποδομές ηλεκτρικής ενέργειας και γενικά έργα αντιδιαβρωτικής προστασίας. Όπου καθορίζεται η σεισμική απόδοση, ο βαθμός E θα πρέπει να επιλέγεται όταν απαιτείται από το σχεδιασμό του έργου και το ισχύον πρότυπο.

Το HRB500 / HRB500E παρέχει υψηλότερο επίπεδο αντοχής στην απόδοση και είναι πιο κατάλληλο για έργα με υψηλότερη ζήτηση οπλισμού, βαρύτερα δομικά φορτία ή σχέδια όπου ο οπλισμός υψηλότερης αντοχής μπορεί να βοηθήσει στη βελτιστοποίηση των ποσοτήτων οπλισμού.

Για παράκτιες υποδομές βαρέως φορτίου, μεγάλα έργα ανανεώσιμων πηγών ενέργειας και μεγάλες κατασκευές αντιδιαβρωτικής προστασίας, το HRB500E μπορεί να ληφθεί υπόψη όταν καθορίζεται από τη δομική μελέτη.

Πώς να επιλέξετε τη διάμετρο οπλισμού

Η διάμετρος θα πρέπει να καθορίζεται από το χρονοδιάγραμμα οπλισμού, τις απαιτήσεις φορτίου, τις διαστάσεις του μέλους σκυροδέματος και τους κανόνες λεπτομερειών.

Αυτά τα εύρη είναι αναφορές προμηθειών και όχι υποκατάστατα δομικών υπολογισμών. Μια μεγαλύτερη ράβδος δεν είναι αυτόματα καλύτερη εάν δεν ταιριάζει με την απαιτούμενη απόσταση οπλισμού, το κάλυμμα από σκυρόδεμα και τις λεπτομέρειες σύνδεσης.

Όπου η γαλβανισμένη ράβδος έχει νόημα

Ενέργεια και Ανανεώσιμες Πηγές Ενέργειας

Ο γαλβανισμένος οπλισμός μπορεί να χρησιμοποιηθεί σε θεμέλια ανεμογεννητριών, θεμέλια υποσταθμών, φωτοβολταϊκές υποδομές και άλλα έργα ηλεκτρικής ενέργειας σε εξωτερικούς χώρους όπου ο οπλισμός μπορεί να εκτεθεί σε συνθήκες υγρασίας και εδάφους.

Κατασκευές νερού και λυμάτων

Οι εγκαταστάσεις επεξεργασίας, οι δεξαμενές νερού, οι κατασκευές αποστράγγισης, τα κανάλια, οι κατασκευές συγκράτησης και άλλες εργασίες σκυροδέματος που σχετίζονται με το νερό μπορεί να απαιτούν πρόσθετη αντιδιαβρωτική προστασία από οπλισμό.

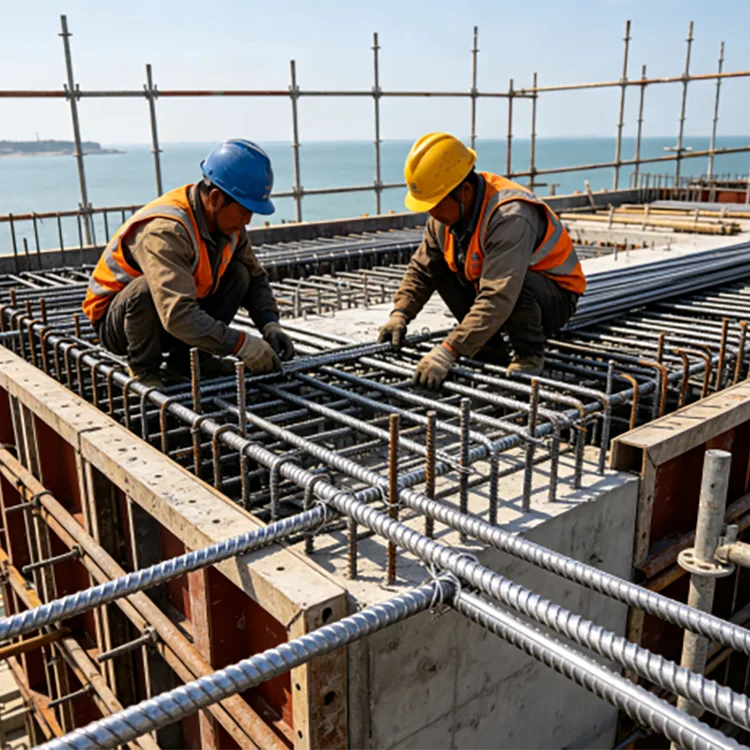

Παράκτιες Υποδομές

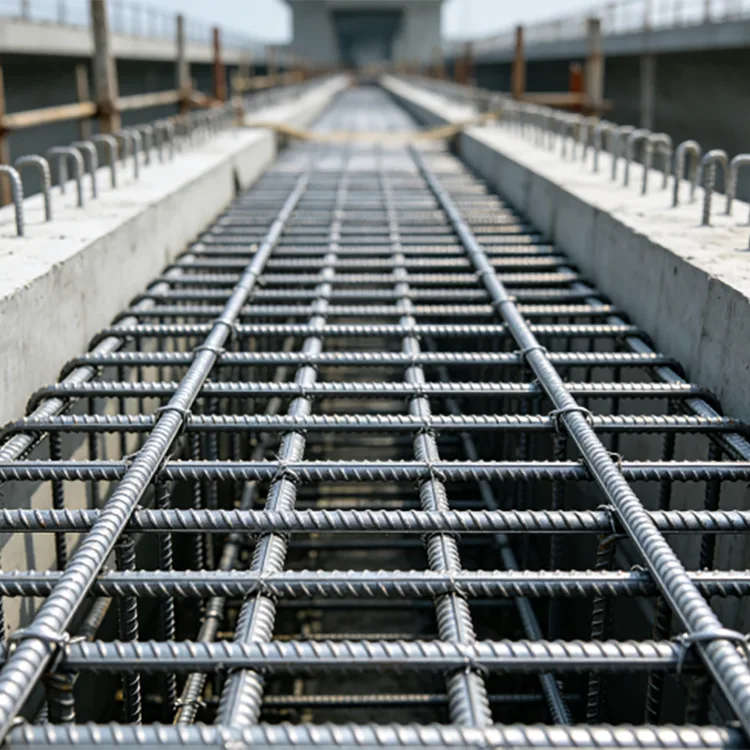

Τα θαλάσσια και παράκτια κτίρια, τα λιμάνια, οι γέφυρες, τα τοιχώματα της θάλασσας και άλλες κατασκευές που εκτίθενται σε χλώριο είναι κοινές εφαρμογές όπου η διάβρωση του ενσωματωμένου οπλισμού μπορεί να γίνει μακροπρόθεσμη ανησυχία συντήρησης.

Εξωτερικά θεμέλια

Οι βάσεις εξοπλισμού, τα θεμέλια διαφημιστικών πινακίδων, τα θεμέλια τοίχων κουρτινών και τα θεμέλια από μεταλλικές κατασκευές εξωτερικού χώρου μπορούν να χρησιμοποιούν γαλβανισμένο οπλισμό όπου η υγρασία και η έκθεση στο έδαφος δικαιολογούν την πρόσθετη προστασία.

Θαμμένες Κατασκευές

Οι υπόγειοι διάδρομοι κοινής ωφέλειας, τα θαμμένα θεμέλια εξοπλισμού και άλλες κατασκευές από σκυρόδεμα κατώτερης ποιότητας μπορούν να προσδιορίσουν τον γαλβανισμένο οπλισμό όπου οι συνθήκες εδάφους και ο σχεδιασμός του έργου προσδιορίζουν τη διάβρωση του οπλισμού ως κίνδυνο.

Τι συμβαίνει κατά την κοπή, την κάμψη και τη συγκόλληση;

Ο γαλβανισμένος οπλισμός μπορεί να κοπεί και να λυγίσει σύμφωνα με το σχέδιο οπλισμού. Ωστόσο, η κατασκευή θα πρέπει να προγραμματιστεί έχοντας κατά νου την επίστρωση ψευδαργύρου.

Όπου η κοπή εκθέτει γυμνό χάλυβα, η περιοχή κοπής θα πρέπει να επιθεωρείται και να επισκευάζεται με κατάλληλη επίστρωση πλούσια σε ψευδάργυρο όταν απαιτείται από τις προδιαγραφές του έργου.

Η συγκόλληση επηρεάζει επίσης τοπικά το γαλβανισμένο στρώμα. Ο ψευδάργυρος πρέπει να αφαιρεθεί από την περιοχή συγκόλλησης, όπως απαιτείται από τη διαδικασία συγκόλλησης, και η πληγείσα περιοχή θα πρέπει να λάβει κατάλληλη επισκευή αντιδιαβρωτικής προστασίας μετά τη συγκόλληση και την ψύξη.

Για το λόγο αυτό, όταν ένα έργο απαιτεί εκτεταμένη προκατασκευή, είναι χρήσιμο να επιβεβαιώνεται το χρονοδιάγραμμα κάμψης, κοπής και συγκόλλησης πριν από τον γαλβανισμό αντί να αντιμετωπίζεται όλη η επεξεργασία ως εργασία μετά τον γαλβανισμό.

Γαλβανισμένη ράβδος οπλισμού και αγκύρωση από σκυρόδεμα

Ο γαλβανισμός δεν αφαιρεί τις νευρώσεις από την ενισχυτική ράβδο. Η γεωμετρία της πλευράς παραμένει διαθέσιμη για μηχανική ασφάλιση με σκυρόδεμα.

Για ένα συγκεκριμένο δομικό έργο, ωστόσο, η συγκόλληση και η αγκύρωση θα πρέπει να αξιολογούνται σύμφωνα με το ισχύον πρότυπο σχεδιασμού σκυροδέματος, τη διάμετρο της ράβδου, την αντοχή του σκυροδέματος, την κάλυψη, το μήκος ανάπτυξης και τη μέθοδο κατασκευής. Η κατάσταση του γαλβανισμένου θα πρέπει να περιλαμβάνεται στις προδιαγραφές του έργου αντί να υποτεθεί ότι κάθε λεπτομέρεια σκυροδέματος είναι αυτόματα πανομοιότυπη με τον μη επικαλυμμένο οπλισμό.

Επιλογή επίστρωσης ψευδαργύρου

Μια τυπική γαλβανισμένη επίστρωση ≥85 μm μπορεί να καθοριστεί για γενικές απαιτήσεις αντιδιαβρωτικής προστασίας. Όπου το έργο έχει ισχυρότερη έκθεση σε ψεκασμό αλατιού, υγρασία ή διαβρωτικές συνθήκες, μπορεί να συζητηθεί μια παχύτερη επίστρωση έως 275 μm.

Η απαίτηση επίστρωσης θα πρέπει να συμφωνηθεί πριν από την παραγωγή, επειδή το απαιτούμενο επίπεδο ψευδαργύρου επηρεάζει τη διαδικασία γαλβανισμού, τα κριτήρια επιθεώρησης και το κόστος του έργου.

Για παράκτια, θαλάσσια ή χημικά επιθετικά περιβάλλοντα, το πάχος ψευδάργυρου θα πρέπει να λαμβάνεται υπόψη μαζί με το κάλυμμα σκυροδέματος, την ποιότητα του σκυροδέματος, τον έλεγχο των ρωγμών, την αποστράγγιση και τη συνολική σχεδίαση αντιδιαβρωτικής προστασίας.

Ποιοτικός έλεγχος

Ο ποιοτικός έλεγχος ξεκινά με τη ράβδο βάσης. Η ποιότητα του χάλυβα, η διάμετρος, η κατάσταση της επιφάνειας και οι μηχανικές ιδιότητες ελέγχονται με βάση τις προδιαγραφές αγοράς.

Μετά τον γαλβανισμό, οι έτοιμες ράβδοι επιθεωρούνται για συνέχεια επίστρωσης, κατάσταση επιφάνειας, ορατά ελαττώματα και πάχος επίστρωσης ψευδαργύρου. Το προφίλ νευρώσεων και οι διαστάσεις της ράβδου ελέγχονται επίσης επειδή η υπερβολική συσσώρευση ψευδάργυρου δεν πρέπει να παρεμποδίζει τον κανονικό χειρισμό ή την κατασκευή.

Για παραγγελίες εξαγωγής και μηχανικής, μπορούν να παρέχονται πιστοποιητικά εργοστασιακών υλικών, αρχεία επιθεώρησης γαλβανισμού, τεκμηρίωση συσκευασίας και άλλα συμφωνημένα έγγραφα ποιότητας. Μπορεί επίσης να διευθετηθεί επιθεώρηση από τρίτους όταν απαιτείται από το έργο.

Εφαρμογή Έργου

Ίδρυμα Υποσταθμού και Αιολικής Ενέργειας

Ένα έργο ηλεκτρικής υποδομής επέλεξε γαλβανισμένο εν θερμώ οπλισμό HRB400E για θεμέλια ανεμογεννητριών, δομές υποσταθμών, βοηθητικό οπλισμό για κατασκευές που σχετίζονται με τη γείωση και ενσωματωμένα φέροντα εξαρτήματα.

Η επιλογή βασίστηκε στην ανάγκη συνδυασμού απαιτήσεων σεισμικής ενίσχυσης με πρόσθετη αντιδιαβρωτική προστασία σε εξωτερικές συνθήκες που περιλαμβάνουν βροχή, επαφή με το έδαφος και μακροχρόνια έκθεση στο περιβάλλον. Η γαλβανισμένη επιφάνεια παρείχε πρόσθετη προστασία ενώ η ραβδωτή ράβδος διατήρησε την απαιτούμενη διαμόρφωση οπλισμού.

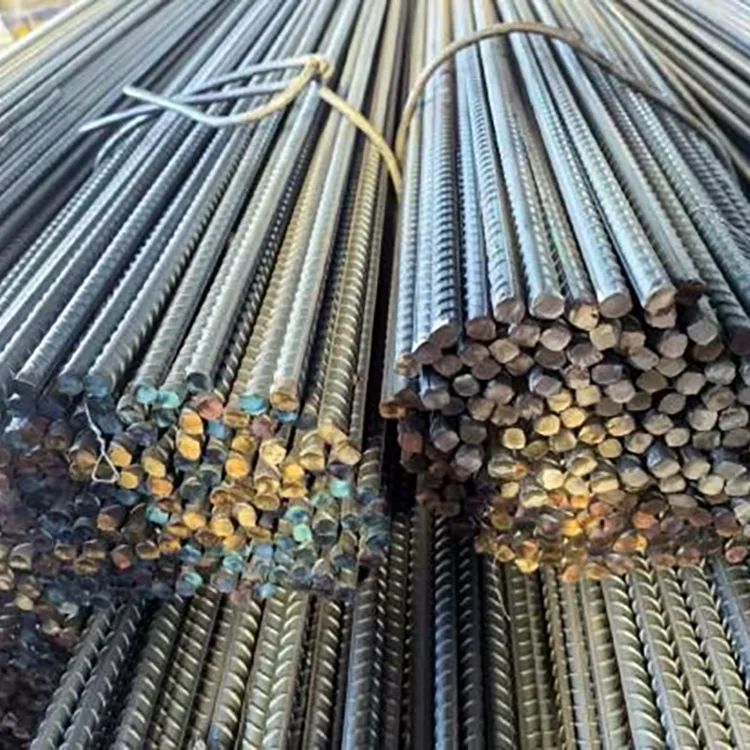

Γαλβανισμένη ράβδος εν θερμώ vs μαύρη ράβδος

Ο μαύρος οπλισμός παραμένει κατάλληλος για πολλά συμβατικά έργα οπλισμένου σκυροδέματος όπου το σύστημα σκυροδέματος και οι συνθήκες έκθεσης παρέχουν επαρκή αντιδιαβρωτική προστασία.

Ο γαλβανισμένος οπλισμός έχει υψηλότερο αρχικό κόστος υλικού λόγω της πρόσθετης διαδικασίας γαλβανισμού. Η αξία του γίνεται πιο εμφανής όταν η διάβρωση του οπλισμού θα δημιουργούσε σημαντική δυσκολία επισκευής ή κόστος κύκλου ζωής.

Για την προμήθεια, η σύγκριση θα πρέπει επομένως να περιλαμβάνει την κατηγορία έκθεσης, την αναμενόμενη περίοδο λειτουργίας, το σχεδιασμό του σκυροδέματος, την πρόσβαση στη συντήρηση και τις συνέπειες της διάβρωσης του οπλισμού αντί να συγκρίνει μόνο την τιμή ανά τόνο.

Πληροφορίες Προμηθειών

Για προσφορά, δώστε τις ακόλουθες πληροφορίες:

FAQ

Ο γαλβανισμός εν θερμώ αλλάζει την αντοχή του οπλισμού;

Η διαδικασία γαλβανισμού είναι κατά κύριο λόγο μια επεξεργασία επιφανειακής προστασίας. Η έτοιμη ράβδος οπλισμού πρέπει να πληροί τις καθορισμένες μηχανικές απαιτήσεις για την ποιότητα χάλυβα. Οι μηχανικές ιδιότητες θα πρέπει να επαληθεύονται μέσω της ισχύουσας επιθεώρησης υλικού και των απαιτήσεων του έργου.

Συνδέεται ακόμα ο γαλβανισμένος οπλισμός με το σκυρόδεμα;

Ναί. Οι παραμορφωμένες νευρώσεις παραμένουν στη ράβδο και παρέχουν μηχανική ασφάλιση με σκυρόδεμα. Οι απαιτήσεις αγκύρωσης και ανάπτυξης για το συγκεκριμένο έργο θα πρέπει να ακολουθούν το ισχύον πρότυπο δομικού σχεδιασμού.

Μπορεί να συγκολληθεί ο γαλβανισμένος οπλισμός;

Ναι, αλλά η συγκόλληση επηρεάζει την επίστρωση ψευδαργύρου γύρω από τη συγκόλληση. Η διαδικασία συγκόλλησης πρέπει να λαμβάνει υπόψη τη γαλβανισμένη επιφάνεια και η κατεστραμμένη προστασία ψευδαργύρου θα πρέπει να επισκευάζεται μετά τη συγκόλληση.

Μπορεί να λυγίσει η ράβδος μετά τον γαλβανισμό;

Μπορεί να λυγίσει όταν η λειτουργία κάμψης είναι συμβατή με τις απαιτήσεις ποιότητας ράβδου, διαμέτρου και έργου. Για εκτεταμένη κατασκευή, είναι προτιμότερο να επιβεβαιώνεται το πρόγραμμα κάμψης πριν από τον γαλβανισμό και να επιθεωρείται η επίστρωση μετά την κάμψη.

Είναι αρκετή η επίστρωση ψευδαργύρου 85 μm για παράκτια έργα;

Όχι απαραίτητα. Η έκθεση στις ακτές και στη θάλασσα μπορεί να απαιτεί υψηλότερες προδιαγραφές ψευδαργύρου. Μπορεί να συζητηθεί μια επίστρωση έως 275 μm, μαζί με το κάλυμμα από σκυρόδεμα και τη συνολική σχεδίαση ελέγχου της διάβρωσης του έργου.

Ποια είναι η διαφορά μεταξύ HRB400E και HRB500E;

Η κύρια διαφορά είναι το καθορισμένο επίπεδο αντοχής. Το HRB400E έχει επίπεδο αντοχής διαρροής τουλάχιστον 400 MPa, ενώ το HRB500E έχει επίπεδο αντοχής διαρροής τουλάχιστον 500 MPa. Η ονομασία Ε συνδέεται με πρόσθετες απαιτήσεις σχετικές με σεισμικές εφαρμογές.

Μπορεί ο γαλβανισμένος οπλισμός να παραδοθεί σε προσαρμοσμένα μήκη;

Ναί. Τα τυπικά μήκη είναι 9 m και 12 m, ενώ τα σταθερά μήκη από 6–15 m μπορούν να συζητηθούν σύμφωνα με το χρονοδιάγραμμα του έργου και τις απαιτήσεις μεταφοράς.

Ποια έγγραφα μπορούν να προσκομιστούν για παραγγελία μηχανικού ή εξαγωγής;

Πιστοποιητικά υλικού, αρχεία επιθεώρησης προϊόντων, τεκμηρίωση επιθεώρησης γαλβανισμού, λίστες συσκευασίας και άλλα συμφωνημένα έγγραφα εξαγωγής ή έργου μπορούν να προετοιμαστούν σύμφωνα με τις προδιαγραφές αγοράς.
