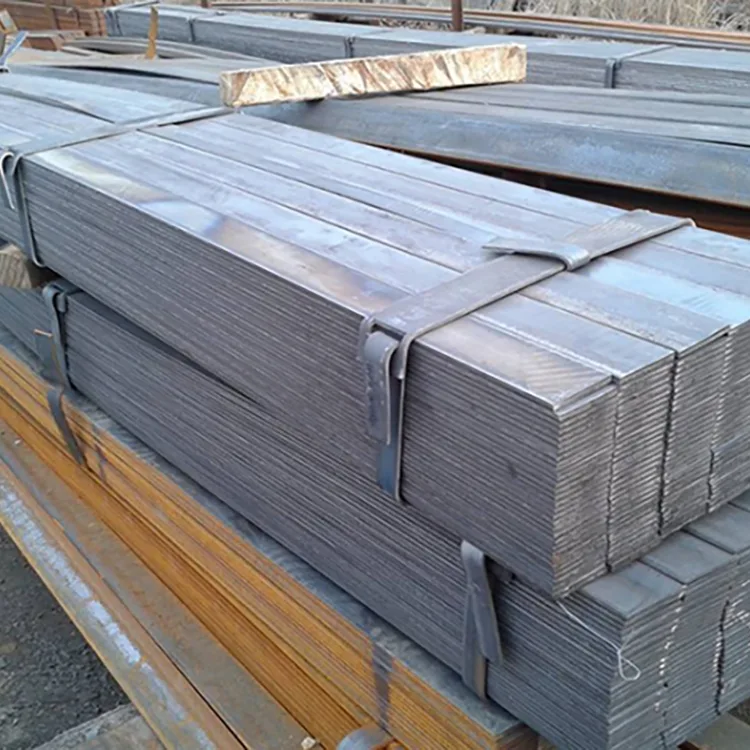

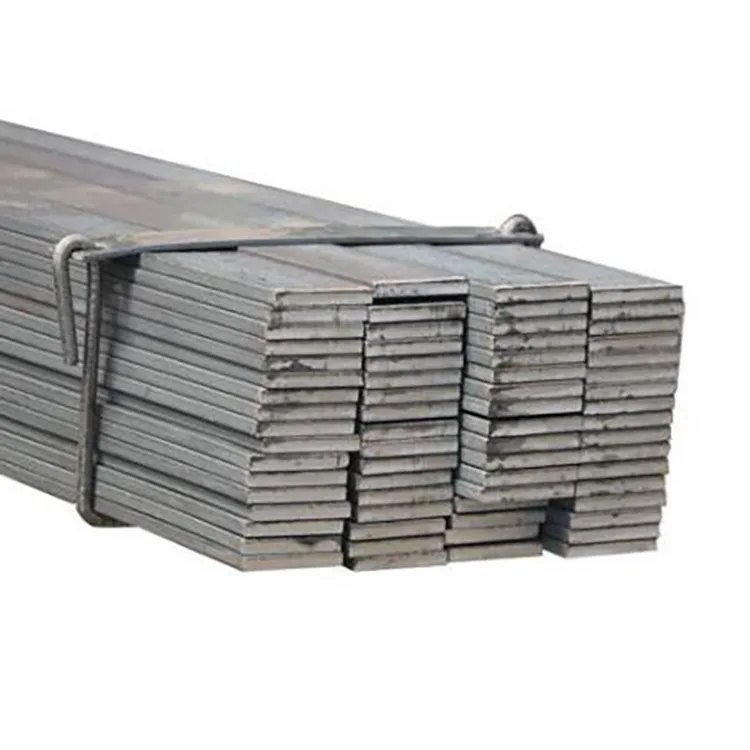

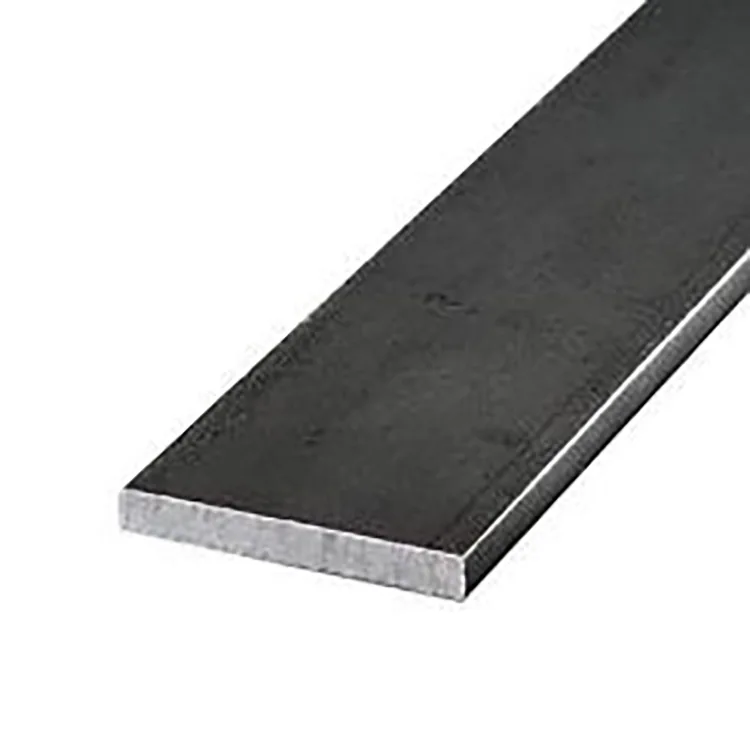

Η επίπεδη ράβδος από χάλυβα θερμής έλασης είναι ένα συμπαγές ορθογώνιο τμήμα χάλυβα που παράγεται απευθείας με θερμή έλαση. Σε αντίθεση με τις επίπεδες λωρίδες που κόβονται από χαλύβδινη πλάκα ή πηνίο, η ράβδος τυλίγεται στο τελικό της τμήμα, με σταθερό πλάτος και πάχος σε όλο το μήκος της.
Η τυπική επιφάνεια είναι μαύρος χάλυβας θερμής έλασης χωρίς προστατευτική επίστρωση. Αυτό επιτρέπει στο υλικό να κοπεί, να τρυπηθεί, να συγκολληθεί, να λυγίσει ή να κατεργαστεί πριν από τη βαφή, τον γαλβανισμό ή άλλη τελική επεξεργασία επιφάνειας.
Οι συνήθεις χρήσεις περιλαμβάνουν την κατασκευή χάλυβα, εξαρτήματα μηχανημάτων, συνδέσεις κατασκευής, ενσωματωμένα εξαρτήματα, συστήματα γείωσης και στηρίγματα εξοπλισμού.
| Είδος | Προσδιορισμός |
| Προϊόν | Επίπεδη ράβδος από χάλυβα θερμής έλασης |
| Υλικό | Q235B, Q355B |
| Τμήμα | Συμπαγές ορθογώνιο |
| Πλάτος | 12–200 mm |
| Πάχος | 3–60 mm |
| Τυπικό μήκος | 6 μ., 9 μ., 12 μ |
| Επιφάνεια | Μαύρο θερμής έλασης |
| Επένδυση | Κανένας |
| Επεξεργασία | Κοπή, διάτρηση, κάμψη, λοξότμηση, γωνιακή κοπή |
| Εγχώριο Πρότυπο | GB/T 704-2017 |
| Διεθνείς Βαθμοί | ASTM A36, SS400 και άλλες συμφωνημένες ποιότητες |
Q235Bχρησιμοποιείται συνήθως για γενική κατασκευή, εξαρτήματα σύνδεσης, προστατευτικά κιγκλιδώματα, ενσωματωμένα εξαρτήματα και συμβατικές κατασκευές από χάλυβα όπου απαιτείται τυπική αντοχή και συγκολλησιμότητα.
Q355Bπαρέχει υψηλότερο επίπεδο απόδοσης-αντοχής και χρησιμοποιείται για βαρύτερα στηρίγματα, εξαρτήματα εξοπλισμού και άλλες εφαρμογές όπου ο σχεδιασμός απαιτεί μεγαλύτερη αντοχή.
Ο σωστός βαθμός εξαρτάται από τις μηχανικές απαιτήσεις. Το πλάτος, το πάχος, η κατάσταση φόρτωσης και η διάταξη στήριξης επηρεάζουν επίσης την τελική απόδοση του εξαρτήματος.
Η βασική οδός παραγωγής είναι:

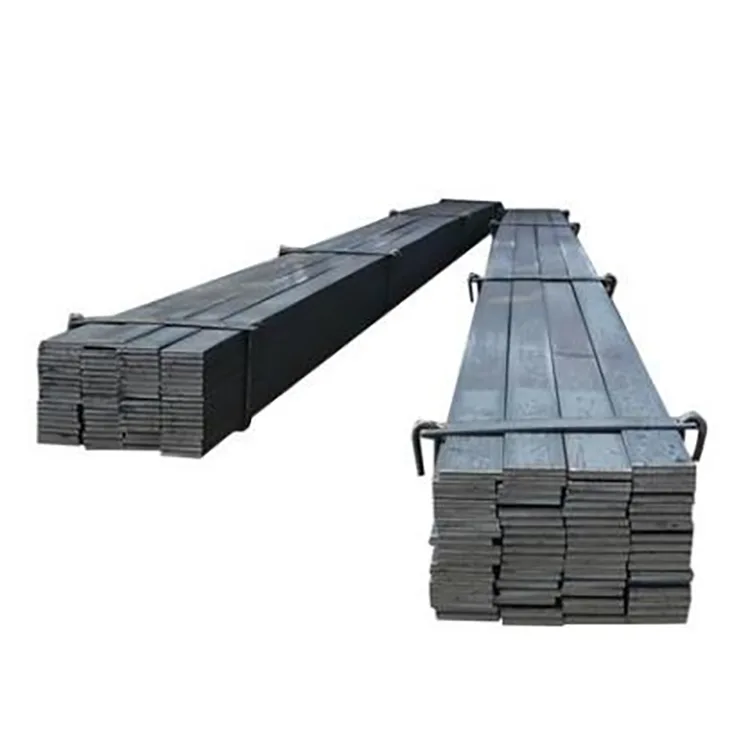

Χάλυβας μπιγιέτα → θέρμανση → τραχιά έλαση → φινίρισμα έλασης → μέγεθος → ίσιωμα → κοπή → επιθεώρηση → δεματοποίηση
Το ορθογώνιο τμήμα σχηματίζεται απευθείας κατά την έλαση αντί να κόβεται από την πλάκα ή το πηνίο. Μετά την κύλιση, οι ράβδοι ελέγχονται για διαστάσεις, ευθύτητα και κατάσταση ορατής επιφάνειας.
Η σκοτεινή επιφάνεια στον χάλυβα θερμής έλασης είναι συνήθως λειαντική. Δεν πρέπει να συγχέεται με τη διάβρωση του κόκκινου-καφέ.
Το κύριο πλεονέκτημα είναι το συμπαγές ορθογώνιο τμήμα του σε συνδυασμό με την απλή κατασκευή. Μπορεί να κοπεί σε κομμάτια σύνδεσης, να τρυπηθεί για βιδωτούς αρμούς, να συγκολληθεί σε βραχίονες ή στηρίγματα και να υποστεί μηχανική επεξεργασία σε παχύτερα εξαρτήματα.
Για μεγαλύτερα πάχη, μπορεί επίσης να χρησιμεύσει ως τεμάχιο κατεργασίας για βάσεις εξοπλισμού, μπλοκ στήριξης και κατασκευασμένα εξαρτήματα μηχανημάτων.
Επειδή το τυπικό προϊόν παρέχεται χωρίς προστατευτική επίστρωση, η τελική επεξεργασία επιφάνειας μπορεί να επιλεγεί μετά την κατασκευή σύμφωνα με το περιβάλλον εξυπηρέτησης.
Η επίπεδη ράβδος από χάλυβα θερμής έλασης και η επίπεδη ράβδος ψυχρής έλξης είναι κατασκευασμένες για διαφορετικές απαιτήσεις.
Επίπεδη μπάρα θερμής έλασηςΧρησιμοποιείται κυρίως για δομική κατασκευή, συγκόλληση, τεμάχια γενικής κατεργασίας και εφαρμογές όπου οι εξαιρετικά σφιχτές ανοχές διαστάσεων δεν είναι η κύρια απαίτηση.
Ψυχρή συρμένη επίπεδη μπάραυφίσταται πρόσθετη επεξεργασία για να επιτευχθούν πιο σφιχτές διαστάσεις, πιο σταθερή τομή και πιο λεία επιφάνεια. Είναι πιο κατάλληλο για εξαρτήματα που κατασκευάζονται με μηχανική ακρίβεια όπου η ανοχή διαστάσεων είναι σημαντική.
Η επίπεδη ράβδος με σχισμή πλάκας παράγεται με την κοπή της χαλύβδινης πλάκας ή πηνίου σε λωρίδες, ενώ η επίπεδη ράβδος θερμής έλασης τυλίγεται απευθείας σε ένα ορθογώνιο τμήμα.
Για τις εργασίες κατασκευής, η διαφορά μπορεί να επηρεάσει την κατάσταση των άκρων, τη γεωμετρία του τμήματος, την ευθύτητα και την εφαρμογή κατά την κοπή και τη συγκόλληση. Επομένως, η οδός κατασκευής θα πρέπει να προσδιορίζεται σαφώς όταν αυτά τα χαρακτηριστικά έχουν σημασία για το τελικό εξάρτημα.
Χρησιμοποιείται για στοιχεία σύνδεσης, ενισχυτικά, βραχίονες, εξαρτήματα οπλισμού και ενσωματωμένα εξαρτήματα χάλυβα.
Χρησιμοποιείται για βάσεις εξοπλισμού, πλάκες στήριξης, πλαίσια μηχανών, ακατέργαστα μηχανήματα και βαριά κατασκευασμένα εξαρτήματα.
Χρησιμοποιείται για ενσωματωμένα εξαρτήματα, εξαρτήματα οπλισμού, εξαρτήματα σύνδεσης και άλλες κατασκευασμένες χαλύβδινες εργασίες.

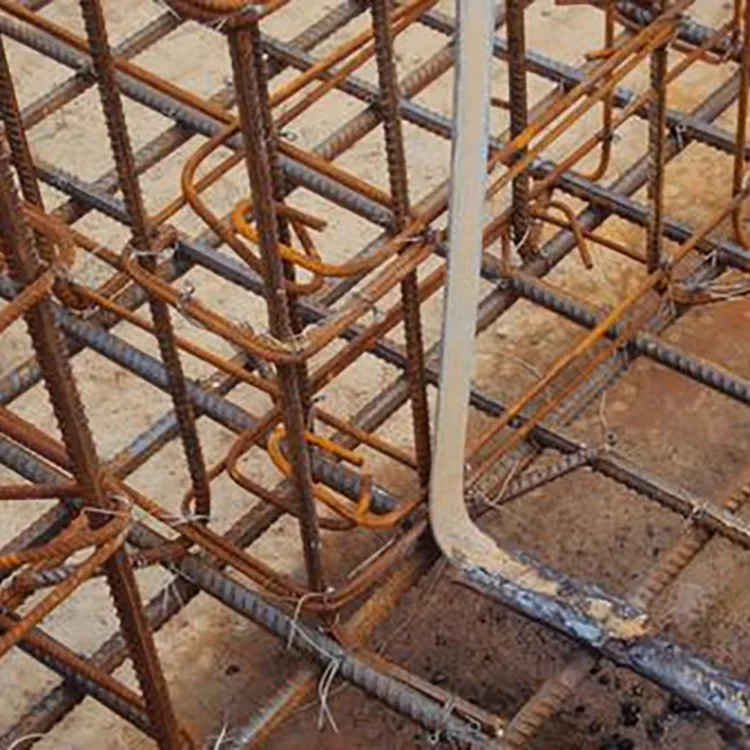

Η επίπεδη ράβδος χρησιμοποιείται ως αγωγός γείωσης επειδή είναι εύκολο να τοποθετηθεί, να στερεωθεί και να συγκολληθεί. Τα κοινά μεγέθη περιλαμβάνουν40×4 χλστκαι50×5 χλστ, αν και το τελικό μέγεθος θα πρέπει να ακολουθεί τον ηλεκτρολογικό σχεδιασμό και τις ισχύουσες απαιτήσεις.
Για εκτεθειμένα ή θαμμένα συστήματα γείωσης, μπορεί να απαιτείται αντιδιαβρωτική προστασία. Ο γαλβανισμός εν θερμώ μπορεί να πραγματοποιηθεί μετά την κατασκευή όταν απαιτείται πρόσθετη προστασία από την υγρασία και την έκθεση στο έδαφος.
Οι συνήθεις εφαρμογές περιλαμβάνουν εξαρτήματα προστατευτικών κιγκλιδωμάτων, στηρίγματα πινακίδων, δομές που σχετίζονται με λαμπτήρες, οπλισμό αποθήκης και άλλες κατασκευασμένες χαλυβουργίες εξωτερικού χώρου.
Η παχύτερη επίπεδη ράβδος παρέχει ένα συμπαγές υλικό εκκίνησης για κατεργασία, πλάκες στήριξης και βαριά κατασκευασμένα μέρη.
Τα παραδείγματα περιλαμβάνουν:
80×20 mm Q355B
100×25 mm Q355B
Για εφαρμογές μηχανικής κατεργασίας, το απαιτούμενο όριο μηχανικής κατεργασίας, η ανοχή διαστάσεων και η κατάσταση της επιφάνειας θα πρέπει να λαμβάνονται υπόψη μαζί με το ονομαστικό μέγεθος τομής.
Το τυπικό προϊόν έχει μαύρη επιφάνεια θερμής έλασης χωρίς προστατευτική επίστρωση. Ανάλογα με την εφαρμογή, το κατασκευασμένο εξάρτημα μπορεί στη συνέχεια να τελειώσει με:
Ζωγραφική– για συμβατικές μεταλλικές κατασκευές εσωτερικού και εξωτερικού χώρου.
Επικάλυψη σε σκόνη– για κατασκευασμένα προϊόντα όπου απαιτείται προστασία εμφάνισης και επιφάνειας.
Γαλβανισμός εν θερμώ– για υπαίθριες, υγρές ή θαμμένες συνθήκες λειτουργίας.
Ηλεκτρογαλβανοπλαστική– όπου ενδείκνυται μια πιο λεπτή επίστρωση ψευδαργύρου.
Η επιφανειακή επεξεργασία πρέπει να επιλέγεται σύμφωνα με το περιβάλλον λειτουργίας και τη σειρά κατασκευής.
Η διαθέσιμη επεξεργασία περιλαμβάνει:
Για επαναλαμβανόμενη κατασκευή, τα προ-κομμένα μήκη μπορούν να μειώσουν την επιτόπια κοπή και να απλοποιήσουν την παραγωγή. Όταν τα τελικά εξαρτήματα θα γαλβανιστούν, οι απαιτήσεις κατασκευής θα πρέπει να επιβεβαιωθούν πριν από το στάδιο γαλβανισμού.
Η επιθεώρηση μπορεί να καλύψει τις ιδιότητες που επηρεάζουν άμεσα την κατασκευή και την εφαρμογή:
Η κλίμακα μύλου είναι φυσιολογική σε μαύρο χάλυβα θερμής έλασης. Η επιθεώρηση επικεντρώνεται σε ελαττώματα που θα μπορούσαν να επηρεάσουν την κατασκευή, τη μηχανική κατεργασία ή την προβλεπόμενη εφαρμογή.
Ένα αίτημα προσφοράς θα πρέπει κανονικά να περιλαμβάνει τις ακόλουθες πληροφορίες:
Για παράδειγμα:
Q235B / 50×8 mm / 6 m / Επίπεδη ράβδος από χάλυβα θερμής έλασης / 20 τόνοι
Για επεξεργασμένο υλικό:
Q355B / 100×25 mm / σταθερό μήκος / διάτρηση και κοπή σύμφωνα με το σχέδιο

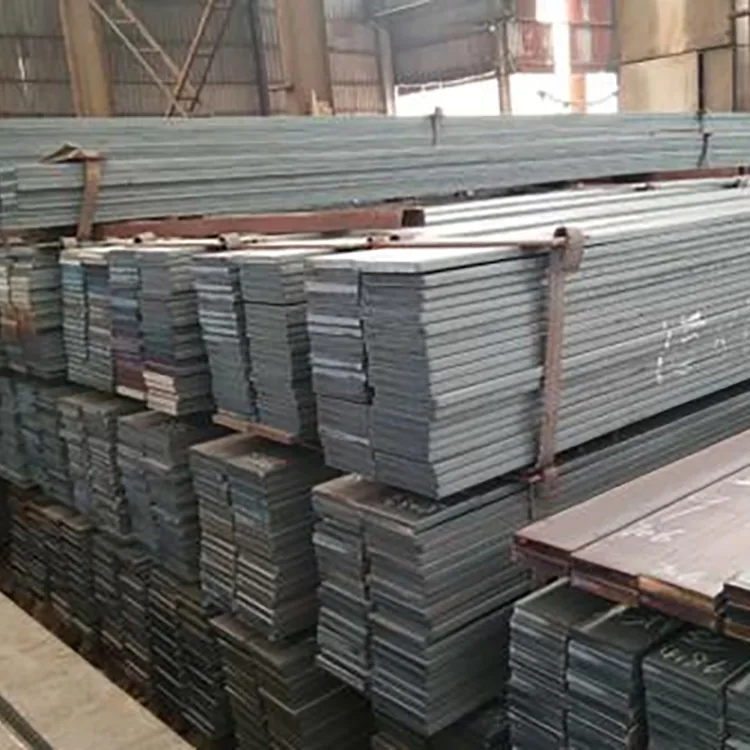

Η αλυσίδα εφοδιασμού χάλυβα στο Tianjin Daqiuzhuang υποστηρίζει την παροχή επίπεδων ράβδων θερμής έλασης μαζί με πόρους κοπής και επεξεργασίας κατάντη.
Οι κοινές προδιαγραφές μπορούν να παρέχονται από το διαθέσιμο απόθεμα, ενώ τα μη τυποποιημένα μεγέθη και τα επεξεργασμένα εξαρτήματα διατάσσονται σύμφωνα με τις απαιτήσεις παραγωγής.
Για μεγαλύτερες παραγγελίες, οι πελάτες μπορούν να παρέχουν μια λίστα μεγεθών και ένα πρόγραμμα κοπής, έτσι ώστε ο σχεδιασμός του υλικού να βασίζεται στις απαιτούμενες διαστάσεις του τεμαχίου.
Ναί. Το Q235B χρησιμοποιείται συνήθως για γενική συγκολλημένη κατασκευή, ενώ το Q355B μπορεί να επιλεγεί για εξαρτήματα όπου απαιτείται υψηλότερη αντοχή από το σχεδιασμό.
Συνήθως όχι. Η σκοτεινή επιφάνεια είναι κυρίως κλίμακα θερμής έλασης. Η κόκκινη-καφέ σκουριά είναι μια ξεχωριστή κατάσταση διάβρωσης.
Ναί. Η ράβδος μπορεί να γαλβανιστεί μετά την κατασκευή όταν το τελικό εξάρτημα απαιτεί πρόσθετη αντιδιαβρωτική προστασία.
Η επίπεδη ράβδος θερμής έλασης χρησιμοποιείται κυρίως για δομική κατασκευή και γενικές βιομηχανικές εφαρμογές. Η επίπεδη ράβδος ψυχρής έλξης επεξεργάζεται περαιτέρω για πιο σφιχτές διαστάσεις, πιο σταθερή γεωμετρία και βελτιωμένο φινίρισμα επιφάνειας.
Ναί. Τα τυπικά μήκη είναι 6 m, 9 m και 12 m και η κοπή σταθερού μήκους μπορεί να διευθετηθεί σύμφωνα με τις απαιτούμενες διαστάσεις.
Ναί. Η κοπή, η διάτρηση, η διάτρηση, η κάμψη, η λοξοτομή και η γωνιακή κοπή είναι διαθέσιμα για κατάλληλα μεγέθη και απαιτήσεις.
Το Q235B χρησιμοποιείται συνήθως για γενική κατασκευή, ενώ το Q355B επιλέγεται όταν ο σχεδιασμός απαιτεί υψηλότερο επίπεδο αντοχής. Η επιλογή θα πρέπει να ακολουθεί τις απαιτήσεις της μηχανικής και όχι μόνο την ποιότητα του υλικού.
Ναί. Συνήθως χρησιμοποιούνται μεγέθη όπως 40×4 mm και 50×5 mm, αλλά το τελικό μέγεθος αγωγού θα πρέπει να καθορίζεται από το σχέδιο γείωσης και τις ισχύουσες ηλεκτρικές απαιτήσεις.
Τα ASTM A36, SS400 και άλλες συμφωνημένες ποιότητες μπορούν να συζητηθούν για παραγγελίες εξαγωγής, με την επιφύλαξη των απαιτούμενων προδιαγραφών υλικού και τεκμηρίωσης.
Παρέχετε την ποιότητα, το πλάτος, το πάχος, το μήκος, την ποσότητα, τις απαιτήσεις επεξεργασίας και την επιφανειακή επεξεργασία του χάλυβα. Για τα κατασκευασμένα εξαρτήματα, ένα σχέδιο πρέπει να περιλαμβάνεται όποτε είναι διαθέσιμο.
