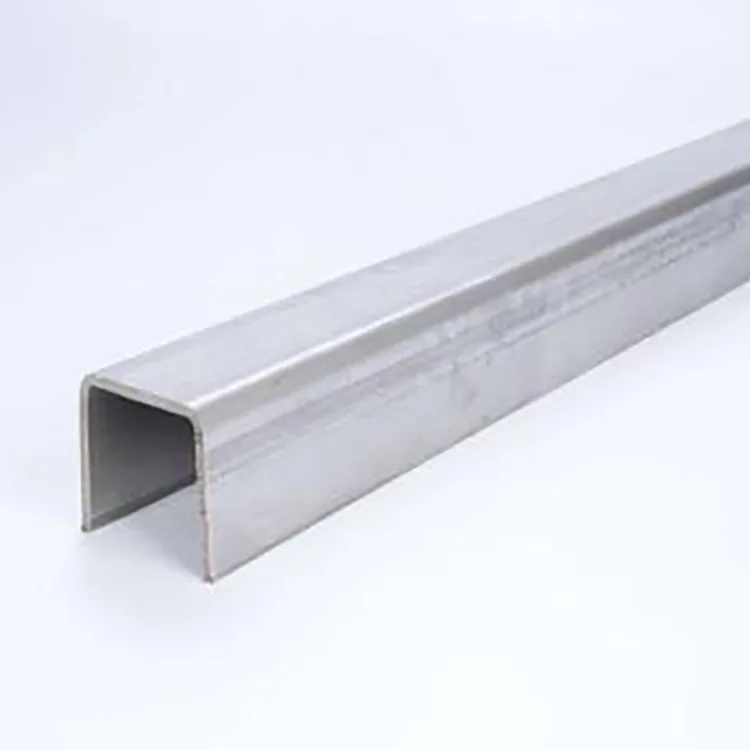

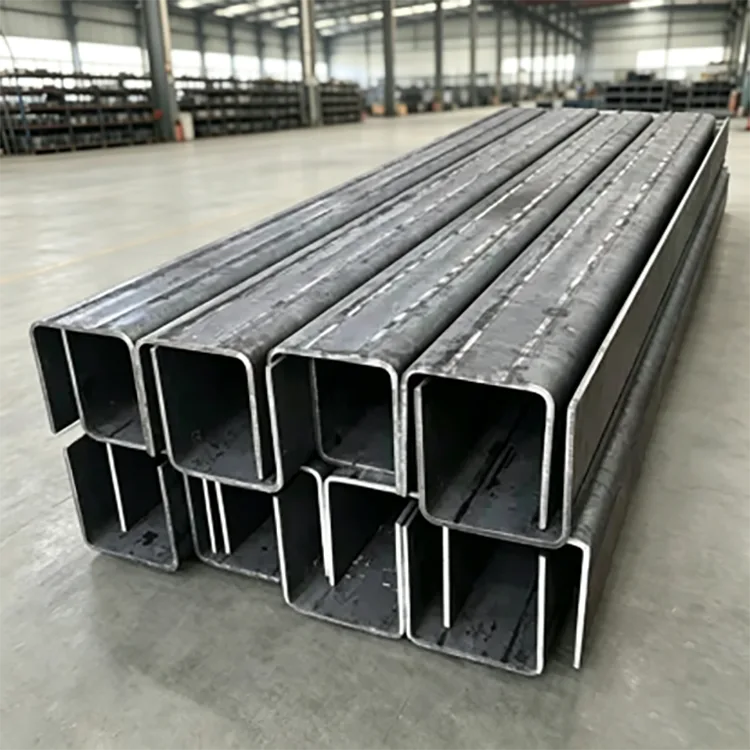

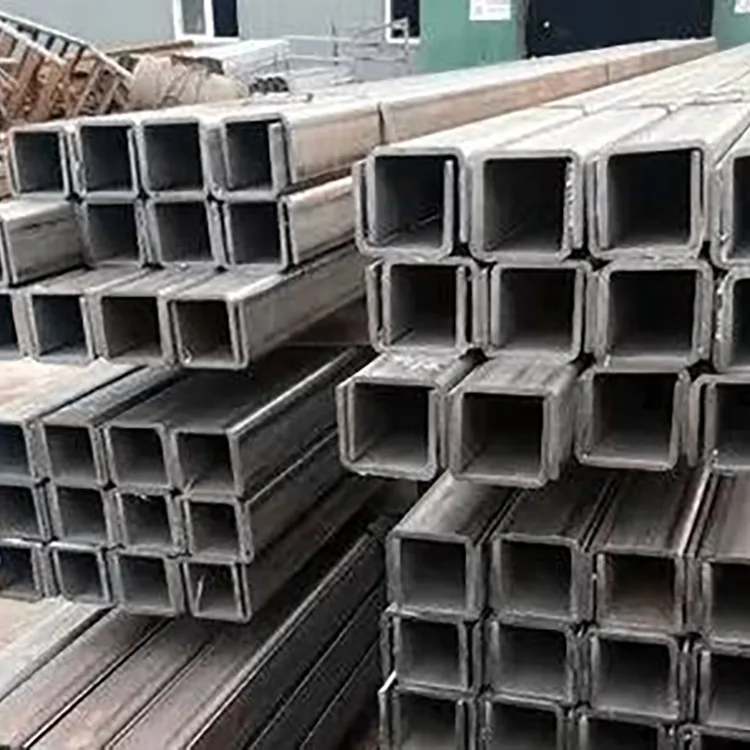

Cold-Formed U-Channel

Το Cold-Formed U-Channel έχει αναπτυχθεί για έργα όπου ο παραδοσιακός χάλυβας καναλιών είναι πολύ βαρύς και δαπανηρός, ενώ οι τετράγωνοι ή ορθογώνιοι σωλήνες είναι πιο ακριβοί ή λιγότερο βολικοί για στερέωση και τοποθέτηση. Κατασκευασμένο από ποιοτική χαλύβδινη λωρίδα μέσω ενσωματωμένης ψυχρής διαμόρφωσης σε θερμοκρασία δωματίου, το τμήμα έχει κανονική αυλάκωση σε σχήμα U, ανοιχτή πρόσβαση και ακριβή τοποθέτηση.

Σε σύγκριση με τα τμήματα C και Z, τα οποία χρησιμοποιούνται κυρίως ως τεγίδες στέγης και τοίχου, ο χάλυβας καναλιών U είναι πιο κατάλληλος για στηρίγματα, κανάλια στερέωσης, βάσεις εξοπλισμού, ενσωματωμένα εξαρτήματα, στηρίγματα σωλήνων, δομές οδήγησης και πλαίσια περιβλημάτων. Το ανοιχτό αυλάκι του το καθιστά επίσης βολικό για βίδες, σύσφιξη, οδήγηση και τοποθέτηση κατά την εγκατάσταση.

Για το λόγο αυτό, είναι ιδιαίτερα κατάλληλο για ξηρά εσωτερικά εργαστήρια, κλειστά εργοστάσια και άλλα μη διαβρωτικά περιβάλλοντα χωρίς βροχή, σπρέι αλατιού ή έκθεση σε οξέα και αλκάλια, ειδικά όπου πρέπει να ελέγχεται το κόστος υλικού και η αποτελεσματικότητα της εγκατάστασης.

Τεχνικές Προδιαγραφές

Τυπική διαδικασία παραγωγής

Η παραγωγή ξεκινά με την εισερχόμενη επιθεώρηση του χαλύβδινου πηνίου, ακολουθούμενη από αυτόματη ισοπέδωση και ευθυγράμμιση για την απελευθέρωση της πίεσης του υλικού. Στη συνέχεια, η λωρίδα περνά από πολλούς σταθμούς διαμόρφωσης κυλίνδρων για να δημιουργήσει σταδιακά το τμήμα σχήματος U, ακολουθούμενο από ακριβές μέγεθος, κοπή σταθερού μήκους σερβο CNC και προαιρετική αυτόματη διάτρηση ή κοπή σε γωνία.

Τα τελειωμένα προφίλ ισιώνονται ξανά πριν από την πλήρη οπτική και διαστατική επιθεώρηση, ομαδοποίηση και αποθήκευση.

Επιθεώρηση χαλύβδινου πηνίου → ισοπέδωση και ίσιωμα → προοδευτική διαμόρφωση ψυχρού κυλίνδρου → Διαστάσεις σε τμήμα U → κοπή σταθερού μήκους CNC → διάτρηση/κοπή σε γωνία → δευτερεύον ίσιωμα → έλεγχος διαστάσεων και οπτικός έλεγχος → ομαδοποίηση και αποθήκευση

Σε αντίθεση με τα τμήματα θερμής έλασης, αυτή η διαδικασία δεν χρησιμοποιεί στάδιο έλασης υψηλής θερμοκρασίας. Επιτρέπει τον έλεγχο των διαστάσεων του προφίλ, της ευθύτητας, των θέσεων των οπών και της γεωμετρίας των άκρων κατά τη συνεχή διαμόρφωση, κάτι που είναι χρήσιμο για έργα που απαιτούν ακριβή συναρμολόγηση.

Τι κάνει το U Channel Steel διαφορετικό

Ελαφρύς σχεδιασμός με χαμηλότερο συνολικό κόστος

Η ψυχρή μορφοποίηση αυξάνει την αντοχή του χάλυβα μέσω της σκλήρυνσης εργασίας, επιτρέποντας τη χρήση ενός τμήματος με λεπτότερο τοίχωμα αντί για ένα βαρύτερο παραδοσιακό κανάλι σε κατάλληλες εφαρμογές. Το αποτέλεσμα είναι χαμηλότερη κατανάλωση χάλυβα και μειωμένο κόστος μεταφοράς, ανύψωσης και εγκατάστασης.

Σε τυπικές ελαφριές και μεσαίες εφαρμογές υποστήριξης, ο σχεδιασμός ψυχρής διαμόρφωσης μπορεί να είναι περισσότερο από 30% ελαφρύτερος από τον παραδοσιακό χάλυβα καναλιών, συμβάλλοντας στη μείωση του κόστους υλικού, μεταφοράς και εργασίας.

Αύλακα σχήματος U για στερέωση και τοποθέτηση

Το ανοιχτό τμήμα σε σχήμα U είναι ένα από τα κύρια πρακτικά πλεονεκτήματά του. Παρέχει μια βολική επιφάνεια για στερέωση, καθοδήγηση, περιορισμό, τοποθέτηση εξοπλισμού, σύσφιξη σωλήνων και ενσωματωμένη κατασκευή.

Αυτό είναι επίσης όπου το τμήμα διαφέρει από το χάλυβα C και Z. Τα τμήματα C και Z επιλέγονται συνήθως για τεγίδες, ενώ ο χάλυβας καναλιού U χρησιμοποιείται συχνότερα όπου το ίδιο το προφίλ πρέπει να λειτουργεί ως στήριγμα, βάση, οδηγός ή κανάλι στερέωσης.

Ακρίβεια διαστάσεων για άμεση συναρμολόγηση

Τα προφίλ διαμορφώνονται σε μια αυτόματη γραμμή σχηματισμού ρολού και περνούν από διαδικασίες διαστασιολόγησης και ισιώματος. Αυτό βοηθά στη διατήρηση σταθερών διαστάσεων τομής, ευθύγραμμων άκρων και ελεγχόμενης συστροφής.

Για έργα που χρησιμοποιούν προ-διάτρητες οπές ή μέλη σταθερού μήκους, ο στόχος είναι να παραδοθούν εξαρτήματα που μπορούν να συναρμολογηθούν απευθείας αντί να κοπούν ή να διορθωθούν επανειλημμένα επί τόπου.

Εύκολη κοπή, συγκόλληση και διάτρηση

Η επιφάνεια από φυσικό μαύρο χάλυβα δεν έχει γαλβανισμένη επίστρωση που πρέπει να ληφθεί υπόψη κατά την κοπή ή τη συγκόλληση. Το υλικό μπορεί να κοπεί, να τρυπηθεί, να συγκολληθεί ή να λυγίσει σύμφωνα με τις απαιτήσεις κατασκευής.

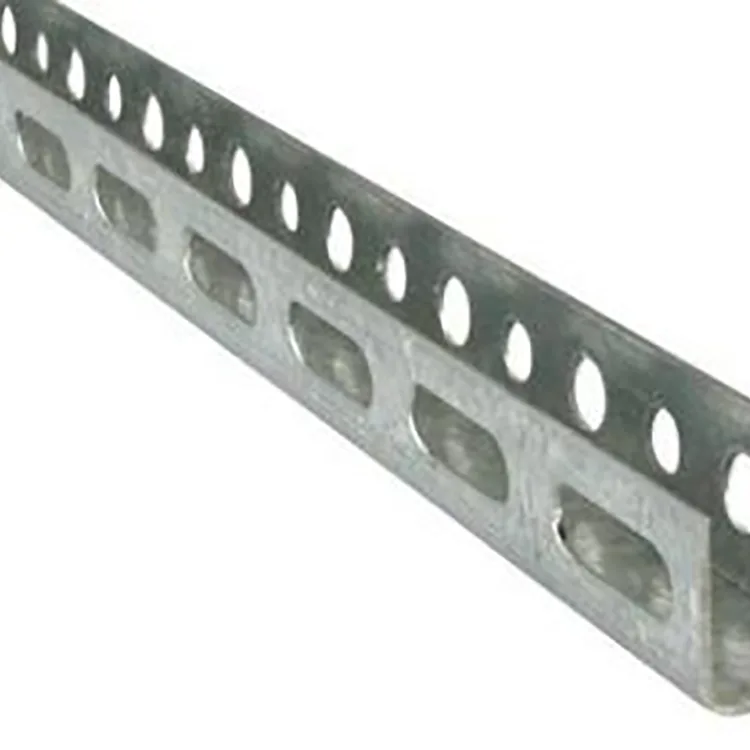

Μπορούν επίσης να δημιουργηθούν προ-τρυπημένες τρύπες, εγκοπές, γωνιακές τομές και τμήματα σταθερού μήκους πριν από την αποστολή, μειώνοντας την ποσότητα της επεξεργασίας που απαιτείται για έργα ανακαίνισης και υποστήριξης εξοπλισμού.

Καθαρό τμήμα και κανονική εμφάνιση

Ένα σωστά διαμορφωμένο τμήμα U έχει επίπεδη επιφάνεια, κανονικές ακμές και σταθερή γεωμετρία. Μετά τη συναρμολόγηση, τα εξαρτήματα μπορούν να διατηρήσουν ομοιόμορφα κενά και μια τακτοποιημένη συνολική εμφάνιση, καθιστώντας τα κατάλληλα όχι μόνο για λειτουργική χαλυβουργία αλλά και για εμφανείς εσωτερικές κατασκευές, εργαστήρια και χώρους εκθέσεων ή εκθεσιακών χώρων.

Επίλυση κοινών προβλημάτων έργου

Χαμηλότερο κόστος υλικού και εγκατάστασης:

Ο σχεδιασμός λεπτού τοιχώματος ψυχρής διαμόρφωσης μπορεί να μειώσει το βάρος κατά 30%+ σε σύγκριση με τον παραδοσιακό χάλυβα καναλιών, γεγονός που μπορεί να μειώσει το κόστος μεταφοράς, ανύψωσης και εργασίας.

Λιγότερη διόρθωση ιστότοπου:

Η διαμόρφωση και το ίσιωμα ρολού CNC παρέχουν σταθερές διαστάσεις και ευθύτητα, συμβάλλοντας στη μείωση των εργασιών κοπής, διάτρησης και διόρθωσης μετά την παράδοση.

Ταχύτερη εγκατάσταση:

Η τυπική αυλάκωση σε σχήμα U μπορεί να χρησιμοποιηθεί απευθείας για στερέωση, καθοδήγηση, στήριξη και τοποθέτηση. Με προ-διάτρητες οπές ή σχισμές, πολλά εξαρτήματα μπορούν να συναρμολογηθούν χωρίς πρόσθετη κατασκευή στο εργοτάξιο.

Καλύτερη εφαρμογή για ελαφριές δομές:

Η σκλήρυνση εν ψυχρώ βελτιώνει την αντοχή του διαμορφωμένου τμήματος, καθιστώντας το κατάλληλο για στηρίγματα ελαφρού και μεσαίου φορτίου, βραχίονες εξοπλισμού, στηρίγματα σωλήνων και δομές περιβλήματος όταν το τμήμα έχει επιλεγεί σωστά για το φορτίο.

Εφαρμογές πραγματικών έργων

Περίπτωση 1: Σύστημα Υποστήριξης Εξοπλισμού για Εργαστήριο Έξυπνης Κατασκευής

Το έργο αφορούσε ένα σύγχρονο έξυπνο εργαστήριο παραγωγής με ξηρό, ελεγχόμενο από τη σκόνη περιβάλλον εσωτερικού χώρου. Ο πελάτης χρειαζόταν μεγάλο αριθμό στηριγμάτων στερέωσης εξοπλισμού και πλαισίων στήριξης σωλήνων, με απαιτήσεις για δομική σταθερότητα, υψηλή επιπεδότητα και ελεγχόμενο κόστος έργου.

Το επιλεγμένο υλικό ήταν το Q235B Cold-Formed U-Channel, U100–U140, με πάχος τοιχώματος 1,5–2,0 mm και προ-τρυπημένες οπές τοποθέτησης.

Η αύλακα σχήματος U προσαρμόστηκε στις απαιτήσεις τοποθέτησης του εξοπλισμού και στερέωσης σωλήνων χωρίς πρόσθετη συγκόλληση στο χώρο. Η απόδοση εγκατάστασης αυξήθηκε κατά 40%, ενώ ο ελαφρύς σχεδιασμός μείωσε τις απαιτήσεις μεταφοράς και ανύψωσης. Σε σύγκριση με την παραδοσιακή λύση καναλιού χάλυβα, το συνολικό κόστος του έργου μειώθηκε κατά 23%.

Η επιπεδότητα υψηλού προφίλ βοήθησε επίσης στην αποφυγή απόκλισης εγκατάστασης γύρω από τον εξοπλισμό. Το ολοκληρωμένο σύστημα υποστήριξης παρέμεινε σταθερό και χωρίς χαλάρωση, με προσεγμένη διάταξη εργαστηρίου και αποδοχή ενός έργου.

Περίπτωση 2: Εσωτερική Δομική Αναβάθμιση Παλαιότερου Εργοστασίου

Ένα παλαιότερο βιομηχανικό εργοστάσιο απαιτούσε νέα χωρίσματα εσωτερικού χώρου, στηρίγματα εξοπλισμού και δομές στερέωσης σωλήνων. Επειδή το υπάρχον κτίριο είχε περιορισμένη ικανότητα φόρτωσης, τα βαριά χαλύβδινα τμήματα δεν ήταν κατάλληλα για την ανακαίνιση.

Το έργο χρησιμοποίησε το Q235B Cold-Formed U-Channel σε πολλαπλά μεγέθη σύμφωνα με τις διαφορετικές απαιτήσεις υποστήριξης.

Το ελαφρύ τμήμα βοήθησε στην κάλυψη των περιορισμών φορτίου του υπάρχοντος κτιρίου χωρίς άσκοπη αύξηση της δομικής επιβάρυνσης. Το συμπαγές σχήμα του ήταν επίσης ευκολότερο να εγκατασταθεί σε περιορισμένους χώρους γύρω από τον υπάρχοντα εξοπλισμό και τις σωληνώσεις.

Μετά την εγκατάσταση, οι αναβαθμισμένες δομές παρείχαν σταθερή υποστήριξη διατηρώντας παράλληλα μια καθαρή διάταξη, καθιστώντας το κανάλι U κατάλληλο για ελαφριά ανακαίνιση εσωτερικού χώρου.

Πώς να επιλέξετε το σωστό κανάλι U

Ανά περιβάλλον:

Συνιστάται κυρίως για ξηρούς, αεριζόμενους εσωτερικούς χώρους χωρίς άμεση βροχή ή διαβρωτική έκθεση. Για εργαστήρια με υγρασία, θα πρέπει να ληφθεί υπόψη ένα πρόσθετο προληπτικό αστάρι για τη σκουριά. Εξωτερικά, περιβάλλοντα με ψεκασμό αλατιού και έντονα διαβρωτικά περιβάλλοντα απαιτούν κατάλληλη προστατευτική επίστρωση ή διαφορετική χαλύβδινη διατομή.

Ανά υλικό:

Το Q235B είναι κατάλληλο για γενικά ελαφριά στηρίγματα, βραχίονες και δομές περιβλήματος. Το Q355B συνιστάται όταν απαιτείται μεγαλύτερη αντοχή, όπως μεγαλύτερα ανοίγματα, βαρύτερες βάσεις εξοπλισμού ή εργασίες οπλισμού.

Ανά μέγεθος τμήματος:

Το U80–U120 μπορεί να χρησιμοποιηθεί για μικρότερα στηρίγματα σωλήνων και εξοπλισμού. Το U140–U200 είναι κατάλληλο για δομές κύριων περιβλημάτων και βάσεις ραφιών. Για βαρύτερο οπλισμό και μεγαλύτερες βάσεις, μπορούν να ληφθούν υπόψη μεγαλύτερα τμήματα όπως το U250–U300 ανάλογα με το πραγματικό φορτίο.

Κατά πάχος τοιχώματος:

0,8–1,2 mm χρησιμοποιούνται γενικά για ελαφριά τοποθέτηση και μη φέρουσες εφαρμογές. 1,5–2,0 mm είναι κατάλληλο για κανονικές δομές στήριξης. Τα 2,5–3,0 mm προορίζονται για βαρύτερες εφαρμογές στήριξης και ενίσχυσης.

Το τελικό μέγεθος τμήματος θα πρέπει να επιβεβαιώνεται σύμφωνα με το άνοιγμα, το φορτίο, τη μέθοδο στερέωσης και τις συνθήκες εγκατάστασης και όχι να επιλέγεται μόνο με το μέγεθος του προφίλ.

Επιφάνεια και Περιβάλλον Εφαρμογής

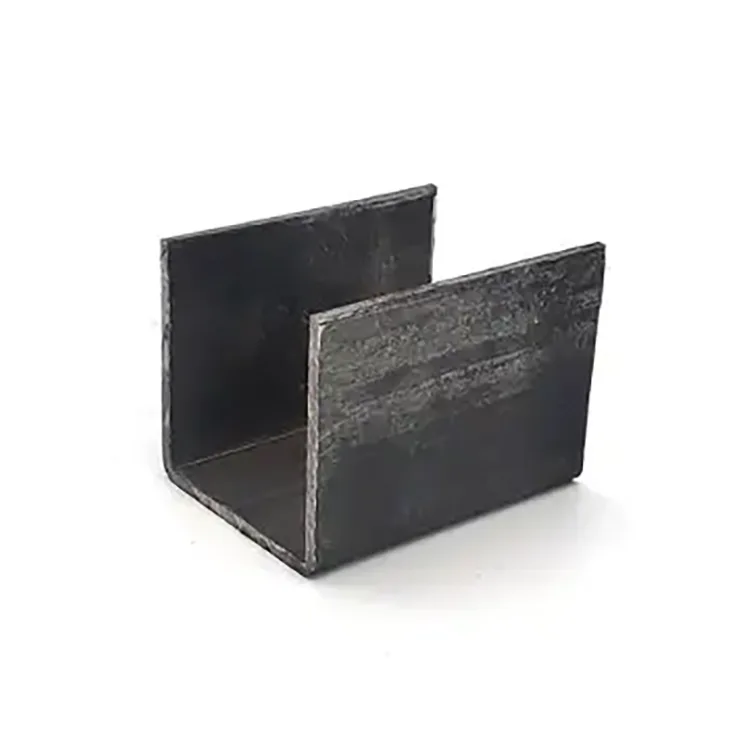

Το στάνταρ προϊόν διατίθεται ως φυσικός μαύρος χάλυβας χωρίς γαλβανισμένη επίστρωση. Αυτό καθιστά εύκολη την επακόλουθη κοπή, συγκόλληση και διάτρηση και επιτρέπει στον αγοραστή να εφαρμόσει αστάρι, βαφή ή άλλη κατάλληλη επεξεργασία επιφάνειας όταν απαιτείται.

Το προϊόν ταιριάζει καλύτερα σε:

Ξηρά εσωτερικά εργοστάσια και εργαστήρια

Κουφώματα στήριξης εξοπλισμού

Κατασκευές στήριξης σωλήνων και καλωδίων

Βάσεις εξοπλισμού

Χωρίσματα και περιβλήματα εσωτερικών χώρων

Ενσωματωμένα εξαρτήματα από χάλυβα

Δομές καθοδήγησης και τοποθέτησης

Έργα ανακαίνισης ελαφρού χάλυβα

Για εξωτερικές κατασκευές, παράκτιες περιοχές, επίμονη υγρασία ή περιβάλλοντα εκτεθειμένα σε οξέα και αλκάλια, η αντιδιαβρωτική προστασία πρέπει να προσδιορίζεται πριν από την παραγωγή.

Προσαρμοσμένη επεξεργασία και μαζική προμήθεια

Το κανάλι U μπορεί να παραχθεί σύμφωνα με τα σχέδια του έργου αντί να περιορίζεται σε τυπικά μεγέθη αποθεμάτων. Η διαθέσιμη επεξεργασία περιλαμβάνει προ-διάτρητες οπές, σχισμές, γωνιακή κοπή, κοπή υπό γωνία, κοπή σταθερού μήκους και μη τυποποιημένες διαστάσεις.

Για έργα που χρησιμοποιούν επαναλαμβανόμενα εξαρτήματα υποστήριξης, η προεπεξεργασία μπορεί να μειώσει την κοπή και τη διάτρηση στο εργοτάξιο. Οι αγοραστές μπορούν να παρέχουν σχέδια, διαστάσεις τομών, απόσταση οπών, απαιτήσεις μήκους και ποιότητα υλικού όταν ζητούν προσφορά.

Για μεγαλύτερες παραγγελίες, η παραγωγή μπορεί να διευθετηθεί σύμφωνα με τον απαιτούμενο συνδυασμό μεγεθών και χρονοδιάγραμμα παράδοσης, με έλεγχο διαστάσεων πριν από τη συσκευασία και την αποστολή.

Ποιοτικός έλεγχος εργοστασίου

Ο ποιοτικός έλεγχος ξεκινά με το εισερχόμενο πηνίο χάλυβα, όπου ελέγχονται οι συνθήκες ποιότητας υλικού και βασικών διαστάσεων πριν από τη διαμόρφωση.

Κατά την παραγωγή, τα κύρια σημεία ελέγχου είναι η ισοπέδωση λωρίδων, η σταθερότητα σχηματισμού ρολού, οι διαστάσεις τομής, η ευθύτητα, η θέση οπής και το μήκος κοπής. Μετά τη διαμόρφωση, τα προφίλ υφίστανται δευτερεύοντα ίσιωμα και τελικό οπτικό και διαστατικό έλεγχο.

Ιδιαίτερη προσοχή δίνεται στη συστροφή, την παραμόρφωση, την κατάσταση των άκρων και τη συνοχή μεταξύ των παρτίδων. Για προϊόντα με προδιάτρηση, η θέση και η απόσταση των οπών ελέγχονται επίσης επειδή αυτές οι διαστάσεις επηρεάζουν άμεσα την εγκατάσταση.

Αυτή η προσέγγιση παραγωγής είναι σημαντική για έργα όπου το κανάλι U που παρέχεται πρέπει να ταιριάζει με τα σχέδια και να συναρμολογείται με άλλα κατασκευασμένα εξαρτήματα χωρίς επαναλαμβανόμενες διορθώσεις τοποθεσίας.

FAQ

Ε1: Είναι το Cold-Formed U-Channel ισχυρότερο από το συνηθισμένο χάλυβα καναλιών;

Για κατάλληλες εφαρμογές ελαφρού και μεσαίου φορτίου, η ψυχρή μορφοποίηση εισάγει σκλήρυνση εργασίας και μπορεί να προσφέρει υψηλότερη αντοχή στο διαμορφωμένο υλικό. Το τμήμα είναι επίσης διαστατικά κανονικό και ανθεκτικό στην παραμόρφωση όταν επιλεγεί και εγκατασταθεί σωστά. Για πρωτογενείς κατασκευές με μεγάλο φορτίο, ο απαιτούμενος υπολογισμός φορτίου θα πρέπει να καθορίσει εάν είναι απαραίτητο ένα βαρύτερο κανάλι ή τμήμα υψηλής αντοχής.

Ε2: Μπορεί το κανάλι U να αντικαταστήσει τον παραδοσιακό χάλυβα καναλιών;

Μπορεί να αντικαταστήσει τον παραδοσιακό χάλυβα καναλιών σε πολλές εφαρμογές ελαφρού και μεσαίου φορτίου όπως στηρίγματα, βραχίονες, περιβλήματα, ενσωματωμένες κατασκευές και βάσεις εξοπλισμού. Δεν θα πρέπει να αντικαθιστά αυτόματα βαριές πρωτεύουσες δοκούς ή κατασκευές που υπόκεινται σε σημαντικές κρούσεις ή συγκεντρωμένα φορτία.

Ε3: Μπορείτε να τρυπήσετε εκ των προτέρων τρύπες και να κόψετε μη τυπικά μήκη;

Ναί. Προδιάτρηση, γωνιακή κοπή, σχισμή, γωνιακή κοπή και μη τυποποιημένα σταθερά μήκη μπορούν να παραχθούν σύμφωνα με τα σχέδια. Αυτό επιτρέπει στα εξαρτήματα να φτάσουν έτοιμα για συναρμολόγηση.

Ε4: Ποια είναι η διαφορά μεταξύ των τμημάτων τεγίδων καναλιού U και C/Z;

Τα τμήματα C και Z χρησιμοποιούνται κυρίως για τεγίδες στέγης και τοίχου. Τα τμήματα U χρησιμοποιούνται πιο συχνά για στηρίγματα, βάσεις, ενσωματωμένα εξαρτήματα, κανάλια στερέωσης, οδηγούς και δομές τοποθέτησης. Η επιλογή πρέπει να ακολουθεί την πραγματική δομική λειτουργία.

Ε5: Το Cold-Formed U-Channel θα στρίψει ή θα παραμορφωθεί εύκολα;

Ένα σωστά κατασκευασμένο τμήμα περνά από διαμόρφωση πολλαπλών περασμάτων, διαστασιολόγηση και ευθυγράμμιση για τον έλεγχο της συστροφής και της παραμόρφωσης σύμφωνα με τις ισχύουσες τυπικές απαιτήσεις. Το σωστό υλικό, το πάχος του τοιχώματος, το μέγεθος τομής και η μέθοδος εγκατάστασης είναι επίσης σημαντικά για τη διατήρηση της σταθερότητας των διαστάσεων στην υπηρεσία.

Ε6: Ποιο είναι καλύτερο, το Q235B ή το Q355B;

Το Q235B είναι κατάλληλο για γενικές εφαρμογές υποστήριξης φωτός και περιβλήματος. Το Q355B παρέχει υψηλότερη αντοχή και ταιριάζει καλύτερα σε βαρύτερες βάσεις εξοπλισμού, μεγαλύτερα ανοίγματα και εργασίες ενίσχυσης όταν το απαιτεί ο δομικός σχεδιασμός.

Ε7: Μπορεί η επιφάνεια να γαλβανιστεί ή να βαφτεί;

Ναί. Το τυπικό προϊόν είναι φυσικός μαύρος χάλυβας, επομένως μπορεί να υποβληθεί σε επεξεργασία με κατάλληλο αστάρι, βαφή, βαφή πούδρας ή γαλβανισμό σύμφωνα με το περιβάλλον του έργου και τις απαιτήσεις διάβρωσης.
