Γαλβανισμένο U-Channel

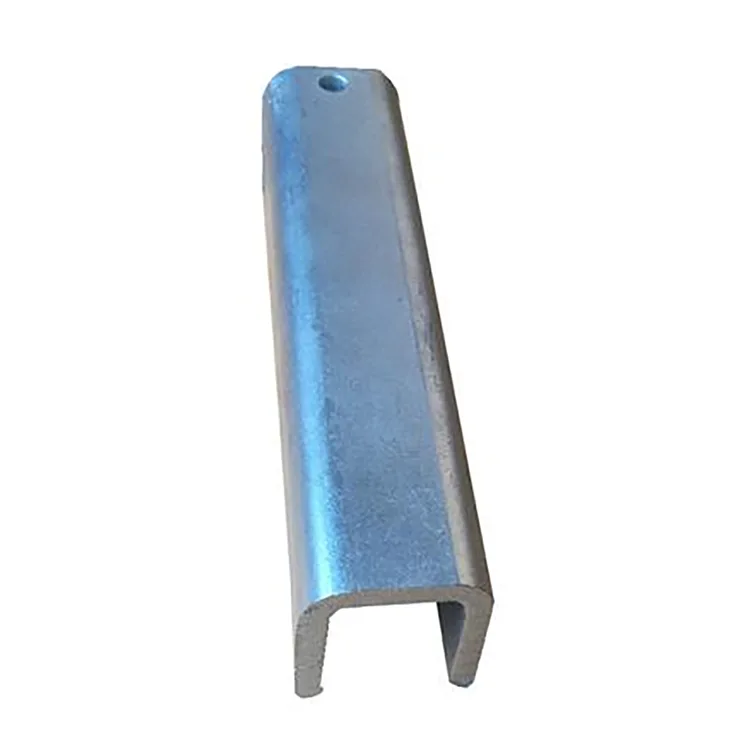

Ένα γαλβανισμένο U-Channel επιλέγεται όταν ένα έργο χρειάζεται ένα ανοιχτό τμήμα χάλυβα για τη στερέωση, την τοποθέτηση ή τη στήριξη εξαρτημάτων σε εξωτερικό χώρο και όχι έναν κλειστό σωλήνα ή μια συμβατική τεγίδα C/Z.

Το τμήμα σχήματος U δημιουργεί μια συνεχή βάση και πλευρικές φλάντζες για βίδες, σύσφιξη και σύνδεση. Χρησιμοποιείται συνήθως για βάσεις εξοπλισμού, στηρίγματα σωλήνων, φωτοβολταϊκές κατασκευές, κουφώματα εξωτερικού χώρου, ενσωματωμένα στηρίγματα και δημοτικές εγκαταστάσεις.

Η σειρά παραγωγής είναι σημαντική. Η χαλύβδινη λωρίδα διαμορφώνεται πρώτα σε ρολό στο απαιτούμενο προφίλ U, ακολουθούμενη από κοπή και διάτρηση. Το ολοκληρωμένο τμήμα στη συνέχεια υποβάλλεται σε χημική προεπεξεργασία και γαλβανίζεται εν θερμώ. Αυτή η προσέγγιση αποφεύγει την κάμψη μιας γαλβανισμένης λωρίδας στο τελικό σχήμα και παρέχει προστασία ψευδαργύρου στο διαμορφωμένο τμήμα, συμπεριλαμβανομένου του εσωτερικού του καναλιού U.

Για έργα εξωτερικού χώρου, ο σωστός συνδυασμός δεν είναι απλώς «παχύτερος ψευδάργυρος = καλύτερος». Το μέγεθος του τμήματος, η ποιότητα χάλυβα, το πάχος του τοιχώματος, το δομικό φορτίο, το περιβάλλον έκθεσης και η αναμενόμενη περίοδος συντήρησης θα πρέπει να λαμβάνονται υπόψη μαζί.

Ενότητα Θέματα Γεωμετρίας

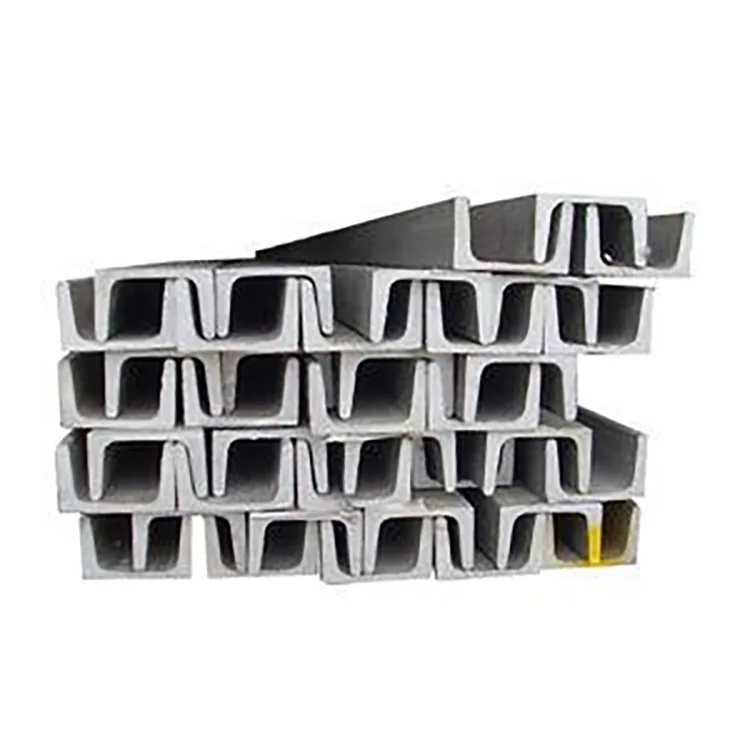

Το κύριο πλεονέκτημα ενός καναλιού U είναι η ανοιχτή γεωμετρία του.

Το κάτω τμήμα παρέχει μια συνεχή επιφάνεια έδρασης, ενώ οι δύο πλευρικές φλάντζες μπορούν να χρησιμοποιηθούν για βιδωτές συνδέσεις, σφιγκτήρες, βραχίονες και εξαρτήματα τοποθέτησης. Αυτό το καθιστά χρήσιμο όπου οι εγκαταστάτες χρειάζονται πρόσβαση στη σύνδεση από την ανοιχτή πλευρά.

Σε σύγκριση με ένα τμήμα C ή Z, ένα κανάλι U είναι γενικά πιο βολικό για βάσεις εξοπλισμού, στηρίγματα σωλήνων και δομές τοποθέτησης. Τα τμήματα C και Z επιλέγονται πιο συχνά σύμφωνα με τη δομική τους συμπεριφορά ως τεγίδες ή μέλη πλαισίου.

Για ένα έργο που περιλαμβάνει φωτοβολταϊκό εξοπλισμό, εξωτερικούς αγωγούς ή μηχανήματα υποστήριξης, το τμήμα U μπορεί επομένως να μειώσει την ανάγκη για πρόσθετα κατασκευασμένα στηρίγματα.

Τεχνικές Προδιαγραφές

Γιατί να σχηματιστεί πρώτα και να γαλβανιστεί αργότερα;

Για αυτόν τον τύπο προϊόντος, η διαμόρφωση και η περισσότερη κατασκευή θα πρέπει να ολοκληρωθούν πριν από τον γαλβανισμό εν θερμώ.

Ο δρόμος παραγωγής είναι:

Επιθεώρηση λωρίδων χάλυβα → Ισοπέδωση → Μορφοποίηση κυλίνδρων προφίλ U → Κοπή CNC → Διάτρηση και επεξεργασία γωνιών → Ίσιωμα → Απολίπανση → Αποστράγγιση → Ρήξιμο → Στέγνωμα → Γαλβανισμός εν θερμώ → Ψύξη/παθητικοποίηση → Επιθεώρηση με ψευδάργυρο → Επιθεώρηση με ψευδάργυρο →

Αυτή η ακολουθία επιτρέπει στον κατασκευαστή να ελέγχει τις τελικές διαστάσεις του τμήματος U πριν από τον γαλβανισμό.

Σημαίνει επίσης ότι οι οπές, οι γωνίες και το εσωτερικό του διαμορφωμένου προφίλ αντιμετωπίζονται ως μέρος του τελειωμένου τμήματος αντί να βασίζονται σε μια επίστρωση που πρέπει να επιβιώσει σε επακόλουθες εργασίες διαμόρφωσης.

Μετά τον γαλβανισμό, θα πρέπει να αποφεύγεται η περιττή κάμψη ή η βαριά διαμόρφωση. Εάν το υλικό πρέπει να συγκολληθεί ή να κοπεί στο σημείο της εργασίας, η κατεστραμμένη περιοχή ψευδάργυρου θα πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επίστρωση πλούσια σε ψευδάργυρο.

Επιλέγοντας την επίστρωση ψευδαργύρου

Η επίστρωση ψευδαργύρου θα πρέπει να ταιριάζει με το πραγματικό περιβάλλον διάβρωσης.

Το 85 μm+ είναι κατάλληλο ως αρχική προδιαγραφή για συνηθισμένες εφαρμογές σε εξωτερικούς χώρους σε εσωτερικές περιοχές όπου η έκθεση είναι σχετικά μέτρια.

Για 120–180 μm, η επίστρωση μπορεί να ληφθεί υπόψη για υγρά εργοστάσια, γεωργικές και κτηνοτροφικές εγκαταστάσεις, εγκαταστάσεις δίπλα στο ποτάμι και άλλες τοποθεσίες με πιο επίμονη υγρασία.

Για 200–275 μm, η βαρύτερη επίστρωση προορίζεται για έργα με μεγαλύτερη έκθεση στη διάβρωση, όπως παράκτιες περιοχές, λιμάνια, χημικές εγκαταστάσεις και περιβάλλοντα λυμάτων. Η ακριβής απαίτηση επίστρωσης θα πρέπει ακόμα να επιβεβαιωθεί σε σχέση με την κατηγορία διάβρωσης του έργου και τις ισχύουσες προδιαγραφές.

Ένα παχύτερο στρώμα ψευδαργύρου δεν αντισταθμίζει ένα μικρό τμήμα χάλυβα. Η αντιδιαβρωτική προστασία και ο δομικός σχεδιασμός θα πρέπει να αξιολογούνται χωριστά.

Q235B ή Q355B;

Η ποιότητα χάλυβα θα πρέπει να ακολουθεί το δομικό φορτίο και όχι την απαίτηση ψευδαργύρου.

Το Q235B είναι μια πρακτική επιλογή για κοινά στηρίγματα εξοπλισμού, εξωτερικούς βραχίονες, στηρίγματα σωλήνων, φωτοβολταϊκές βοηθητικές κατασκευές και γενικές δημοτικές εφαρμογές.

Το Q355B ταιριάζει καλύτερα σε εφαρμογές υψηλότερου φορτίου, όπως μεγάλες βάσεις εξοπλισμού, βαρύτερες κατασκευές στήριξης, συνθήκες ισχυρού ανέμου ή χιονιού και έργα όπου ο δομικός σχεδιασμός απαιτεί χάλυβα υψηλότερης αντοχής.

Για την παρεχόμενη γκάμα προϊόντων, το Q355B περιγράφεται ότι παρέχει περίπου 30% μεγαλύτερη χωρητικότητα φόρτωσης στο ίδιο μέγεθος τμήματος υπό τις ισχύουσες συνθήκες σχεδιασμού. Αυτό θα πρέπει να αντιμετωπίζεται ως σύγκριση έργου/σχεδίου και όχι ως καθολικός κανόνας αντικατάστασης. το τελικό τμήμα θα πρέπει να ελεγχθεί έναντι του μηχανικού φορτίου.

U μέγεθος καναλιού και πάχος τοιχώματος

Η σειρά U80–U300 επιτρέπει την αντιστοίχιση του τμήματος με διαφορετικά φορτία στήριξης.

Το U80–U120 μπορεί να χρησιμοποιηθεί για στηρίγματα σωλήνων φωτός, βραχίονες μικρού εξοπλισμού, εξαρτήματα τοποθέτησης και δευτερεύουσες δομές θερμοκηπίου.

Το U140–U200 καλύπτει πολλές κύριες εφαρμογές υποστήριξης εξωτερικού χώρου, συμπεριλαμβανομένων των βοηθητικών φωτοβολταϊκών κατασκευών, βάσεων εξοπλισμού και δημοτικών εγκαταστάσεων.

Το U220–U300 είναι πιο κατάλληλο για βάσεις βαρύτερου εξοπλισμού, μεγαλύτερες δομές στήριξης και έργα που απαιτούν μεγαλύτερη χωρητικότητα διατομής.

Για πάχος τοιχώματος:

1,2–1,4 mm: βραχίονες ελαφρού τύπου, μέλη τοποθέτησης και μη κύριες εφαρμογές υποστήριξης

1,5–2,0 mm: κοινή σειρά για δομές στήριξης εξωτερικού χώρου και βάσεις εξοπλισμού

2,2–3,0 mm: βαρύτερα φορτία, μεγάλα στηρίγματα, περιοχές με υψηλό άνεμο/χιόνι και εφαρμογές που απαιτούν μεγαλύτερη αντοχή στην παραμόρφωση

Το τελικό πάχος θα πρέπει να υπολογίζεται από το πραγματικό άνοιγμα, τη μέθοδο σύνδεσης και το εφαρμοζόμενο φορτίο.

Εφαρμογές

Φωτοβολταϊκές και Αιολικές Κατασκευές Ενέργειας

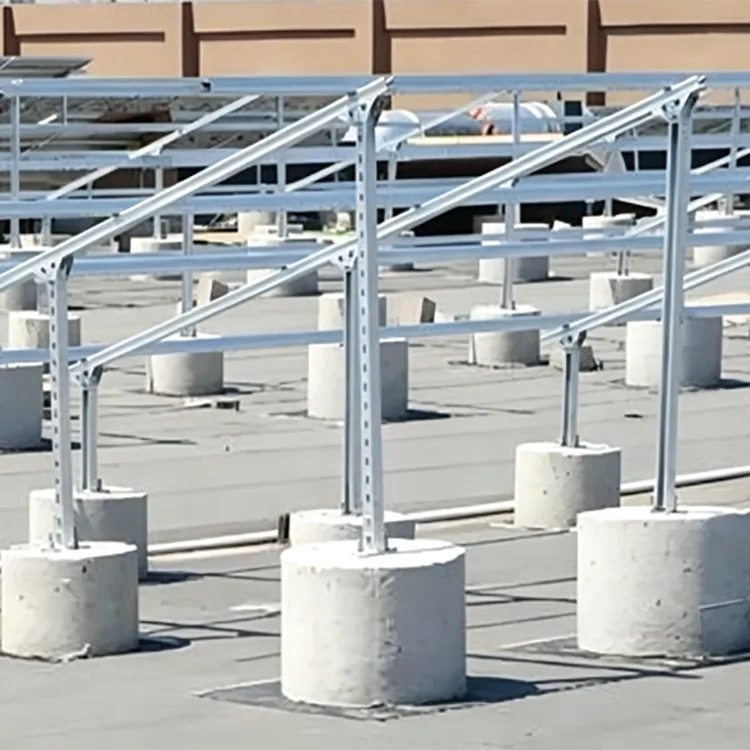

Τα γαλβανισμένα τμήματα U μπορούν να χρησιμοποιηθούν για βάσεις εξοπλισμού, μέλη στερέωσης, δομές τοποθέτησης και βοηθητικά στηρίγματα σε εξωτερικές εγκαταστάσεις ανανεώσιμων πηγών ενέργειας. Όταν ένα έργο έχει απαίτηση σχεδιασμού 25 ετών, η επίστρωση ψευδαργύρου θα πρέπει να επιλέγεται σύμφωνα με την πραγματική περιβαλλοντική έκθεση αντί να προσδιορίζει την ίδια επίστρωση για κάθε τοποθεσία.

Παράκτιες και Λιμενικές Περιοχές

Ο ψεκασμός αλατιού και η επίμονη υγρασία επιταχύνουν τη διάβρωση στον εκτεθειμένο χάλυβα. Τα γαλβανισμένα προφίλ σχήματος U με βαρύτερη επίστρωση μπορούν να χρησιμοποιηθούν για στηρίγματα εξοπλισμού εξωτερικού χώρου, ενσωματωμένες βάσεις και δομές στερέωσης όπου η γεωμετρία διατομής είναι κατάλληλη.

Κτηνοτροφικές και Αγροτικές Εγκαταστάσεις

Τα συστήματα εξαερισμού, οι αγωγοί, τα στηρίγματα εξοπλισμού και οι κατασκευές θερμοκηπίου μπορούν να εκτεθούν σε ατμόσφαιρες υψηλής υγρασίας και αμμωνίας. Ο γαλβανισμένος χάλυβας παρέχει καλύτερη αντιδιαβρωτική προστασία από τον απροστάτευτο μαύρο χάλυβα σε αυτές τις συνθήκες.

Εγκαταστάσεις Χημικών και Λυμάτων

Στηρίγματα εξοπλισμού, δομές στερέωσης σωλήνων και κουφώματα εξωτερικών χώρων μπορούν να επωφεληθούν από τον γαλβανισμό εν θερμώ όπου το περιβάλλον είναι συμβατό με χάλυβα με επίστρωση ψευδαργύρου. Για εξαιρετικά επιθετική χημική έκθεση, το πλήρες σύστημα αντιδιαβρωτικής προστασίας θα πρέπει να προσδιορίζεται σύμφωνα με το χημικό μέσο.

Δημοτικές Υπαίθριες Κατασκευές

Οι εφαρμογές περιλαμβάνουν βάσεις προστατευτικών κιγκλιδωμάτων, στηρίγματα που σχετίζονται με τον φωτισμό, δομές στερέωσης εξοπλισμού κυκλοφορίας, πλαίσια τοπίου και άλλα εξαρτήματα από χάλυβα εξωτερικού χώρου.

Εργοστασιακά στηρίγματα εξωτερικού χώρου

Μπορεί να χρησιμοποιηθεί για εκτεθειμένους αγωγούς, στηρίγματα εξοπλισμού, εξωτερικές δομές στερέωσης και βοηθητικά στηρίγματα γύρω από βιομηχανικές εγκαταστάσεις.

Δύο Τυπικές Εφαρμογές Έργου

Παράκτιο Βιομηχανικό Πάρκο

Για ένα έργο υποστήριξης εξωτερικού εξοπλισμού περίπου 2 km από την ακτογραμμή, επιλέχθηκε το προφίλ U με επίστρωση ψευδαργύρου Q355B με επίστρωση ψευδαργύρου 220 μm για στηρίγματα εξοπλισμού και ενσωματωμένες βάσεις. Η βαρύτερη επίστρωση καθορίστηκε λόγω της έκθεσης σε ψεκασμό αλατιού, ενώ ο χάλυβας υψηλότερης αντοχής χρησιμοποιήθηκε για την απαίτηση δομικού φορτίου. Το προφίλ U απλοποίησε επίσης την τοποθέτηση του εξοπλισμού και τις βιδωμένες συνδέσεις.

Αναβάθμιση Κτηνοτροφικών Εγκαταστάσεων

Μια μεγάλης κλίμακας εγκατάσταση χοίρων και πουλερικών απαιτούσε ανθεκτικά στη διάβρωση μέλη στήριξης για εξοπλισμό και αγωγούς σε περιβάλλον υψηλής υγρασίας με έκθεση στην αμμωνία. Για τις δομές στήριξης και τα μέλη στερέωσης χρησιμοποιήθηκαν γαλβανισμένες διατομές U Q235B. Το ανοιχτό προφίλ επέτρεψε την εύκολη εγκατάσταση και ρύθμιση, ενώ η γαλβανισμένη επιφάνεια μείωσε την ανάγκη για επαναλαμβανόμενη επεξεργασία διάβρωσης.

Όπου το γαλβανισμένο U-Channel δεν είναι η καλύτερη επιλογή

Ένα κανάλι U δεν πρέπει να αντικαθιστά αυτόματα κάθε άλλο χαλύβδινο τμήμα.

Για τεγίδες στέγης, τα τμήματα C ή Z μπορεί να παρέχουν μια πιο κατάλληλη δομική διαμόρφωση.

Για κλειστά δομικά μέλη όπου η αντίσταση στρέψης, η περίκλειστη γεωμετρία ή η εμφάνιση είναι σημαντικές, μπορεί να προτιμώνται τετράγωνες ή ορθογώνιες κοίλες διατομές.

Για εφαρμογές ξηρού εσωτερικού χώρου, το κανάλι U χωρίς επίστρωση ψυχρής διαμόρφωσης μπορεί να είναι πιο οικονομικό εάν δεν απαιτείται αντιδιαβρωτική προστασία.

Για εξαιρετικά επιθετικά χημικά περιβάλλοντα, ο γαλβανισμός εν θερμώ από μόνος του μπορεί να μην παρέχει την απαιτούμενη προστασία. Το χημικό μέσο, ​​η συγκέντρωση, η θερμοκρασία και ο χρόνος έκθεσης θα πρέπει να επανεξεταστούν πριν από την επιλογή υλικού.

Γαλβανισμένο U-Channel vs Black U Channel

Η βασική γεωμετρία της διατομής U μπορεί να παραμείνει η ίδια, αλλά οι συνθήκες εφαρμογής είναι διαφορετικές.

Ποιοτικός έλεγχος πριν από την παράδοση

Η επιθεώρηση πρέπει να καλύπτει τόσο το τμήμα χάλυβα όσο και την ποιότητα γαλβανισμού.

Πριν από τον γαλβανισμό, το προφίλ U ελέγχεται για διαστάσεις τομής, ευθύτητα, συστροφή, θέση οπής και ακρίβεια κοπής. Αυτό είναι σημαντικό επειδή η επίστρωση ψευδαργύρου δεν διορθώνει προβλήματα διαστάσεων που δημιουργούνται κατά τη διαμόρφωση του κυλίνδρου.

Μετά τον γαλβανισμό, οι επιθεωρητές ελέγχουν την επιφάνεια για γυμνές περιοχές, υπερβολική συσσώρευση ψευδαργύρου, ξεφλούδισμα, ρωγμές και άλλα ορατά ελαττώματα. Το πάχος της επίστρωσης ψευδαργύρου μπορεί να μετρηθεί σύμφωνα με τη συμφωνημένη μέθοδο επιθεώρησης.

Για παραγγελίες έργων, πιστοποιητικά υλικού, αρχεία επιθεώρησης διαστάσεων, αποτελέσματα επιθεώρησης επίστρωσης ψευδαργύρου και άλλη τεκμηρίωση ποιότητας μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του αγοραστή.

Επεξεργασία και Custom Manufacturing

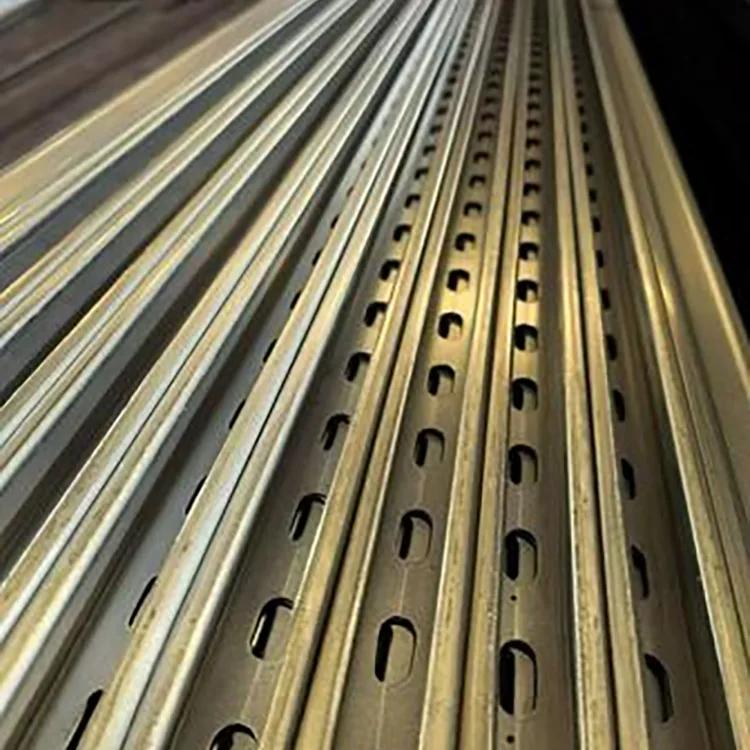

Το κανάλι U μπορεί να παραδοθεί ως τυπικό ευθύ τμήμα ή να υποβληθεί σε επεξεργασία πριν από τον γαλβανισμό.

Οι τυπικές προσαρμοσμένες λειτουργίες περιλαμβάνουν κοπή σταθερού μήκους, διάτρηση, κοπή σε γωνία, τοποθέτηση οπών και παραγωγή μη τυπικών τμημάτων. Η ολοκλήρωση αυτών των εργασιών πριν από τον γαλβανισμό βοηθά στη διατήρηση των επεξεργασμένων περιοχών προστατευμένων από την τελική επίστρωση ψευδαργύρου.

Για μεγαλύτερα έργα, οι αγοραστές θα πρέπει να παρέχουν το σχέδιο τομής μαζί με το σχέδιο οπών, το απαιτούμενο μήκος, την ποιότητα χάλυβα, το πάχος του τοιχώματος και το περιβάλλον διάβρωσης. Αυτό επιτρέπει στον κατασκευαστή να αναφέρει την τελική προδιαγραφή και όχι μόνο την ακατέργαστη ενότητα U.

Λίστα ελέγχου προμηθειών

Πριν κάνετε μια παραγγελία, επιβεβαιώστε αυτά τα σημεία:

Μέγεθος τμήματος 1.U: U80–U300 ή διάσταση για συγκεκριμένο έργο.

2. Ποιότητα χάλυβα: Q235B ή Q355B.

3. Πάχος τοίχου: με βάση το δομικό φορτίο και το άνοιγμα.

4.Επίστρωση ψευδαργύρου: 85 μm+, 120–180 μm ή 200–275 μm ανάλογα με την έκθεση.

5. Μοτίβο οπών: διάμετρος, απόσταση και θέση εάν απαιτείται προδιάτρηση.

6.Μήκος: τυποποιημένο ή συγκεκριμένο έργο σταθερό μήκος.

7. Εφαρμοστέο πρότυπο: τρέχουσα προδιαγραφή έργου και απαιτούμενο πρότυπο γαλβανισμού.

8. Έγγραφα επιθεώρησης: πιστοποιητικό υλικού, επιθεώρηση διαστάσεων και έκθεση επίστρωσης ψευδαργύρου όπου απαιτείται.

Αυτές οι πληροφορίες είναι αρκετές για να αποφευχθεί το πιο συνηθισμένο λάθος αγοράς: συγκρίνετε γαλβανισμένες διατομές U μόνο με τιμή ανά τόνο, αγνοώντας την ποιότητα χάλυβα, το πάχος του τοιχώματος και την επίστρωση ψευδαργύρου.

FAQ

Ε1: Μπορεί το εσωτερικό του καναλιού U να γαλβανιστεί;

Ναί. Το προϊόν διαμορφώνεται πρώτα και στη συνέχεια γαλβανίζεται εν θερμώ, έτσι το τμήμα σχήματος U γαλβανίζεται ως τελειωμένο προφίλ. Η πραγματική κάλυψη επίστρωσης θα πρέπει να επαληθεύεται σύμφωνα με τις συμφωνημένες απαιτήσεις επιθεώρησης.

Ε2: Γιατί προτιμάται η διαμόρφωση πριν από τον γαλβανισμό;

Αποφεύγει τη μηχανική διαμόρφωση μιας τελικής επίστρωσης ψευδαργύρου στο τελικό σχήμα U. Οι εργασίες κοπής, διάτρησης και μορφοποίησης μπορούν να ολοκληρωθούν πριν από τον γαλβανισμό, ακολουθούμενες από την τελική επεξεργασία αντιδιαβρωτικής προστασίας.

Ε3: Η συγκόλληση θα βλάψει τη γαλβανισμένη επίστρωση;

Η επίστρωση ψευδαργύρου γύρω από μια συγκόλληση επηρεάζεται από τη θερμότητα συγκόλλησης. Μετά τη συγκόλληση, η περιοχή πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επίστρωση πλούσια σε ψευδάργυρο.

Ε4: Μπορεί το κανάλι U να χρησιμοποιηθεί για φωτοβολταϊκά έργα 25 ετών;

Μπορεί να χρησιμοποιηθεί όπου η διατομή και το σύστημα διάβρωσης πληρούν τις απαιτήσεις του έργου. Για παράκτιες ή εξαιρετικά διαβρωτικές τοποθεσίες, θα πρέπει να ληφθεί υπόψη η βαρύτερη επίστρωση ψευδαργύρου και ενδεχομένως ένα πρόσθετο σύστημα προστασίας.

Ε5: Ποιο είναι καλύτερο για εξωτερική χρήση, το Q235B ή το Q355B;

Κανένας βαθμός δεν είναι παγκοσμίως καλύτερος. Το Q235B είναι κατάλληλο για πολλές κατασκευές κανονικού φορτίου, ενώ το Q355B επιλέγεται όταν απαιτείται υψηλότερη δομική αντοχή. Ο βαθμός πρέπει να ακολουθεί τον μηχανικό υπολογισμό.

Ε6: Ποια είναι η διαφορά μεταξύ καναλιού U και καναλιού C;

Το κανάλι U χρησιμοποιείται συνήθως για βάσεις, στερέωση, τοποθέτηση και δομές στήριξης όπου το ανοιχτό προφίλ του είναι βολικό για συνδέσεις. Το κανάλι C χρησιμοποιείται πιο συχνά ως δομικό πλαίσιο ή τμήμα τεγίδων. Η σωστή επιλογή εξαρτάται από τη διαδρομή φορτίου και τον σχεδιασμό σύνδεσης.

Ε7: Μπορούν να κατασκευαστούν μη τυποποιημένα μεγέθη καναλιών U;

Ναί. Οι μη τυπικές διαστάσεις τομών, τα πάχη των τοίχων, τα μήκη και τα σχέδια οπών μπορούν να συζητηθούν με βάση τα σχέδια και τις απαιτήσεις του έργου.

Ε8: Είναι το γαλβανισμένο U-Channel κατάλληλο για παράκτιες περιοχές;

Ναι, με την προϋπόθεση ότι η επίστρωση ψευδαργύρου και οι δομικές προδιαγραφές έχουν επιλεγεί για το πραγματικό περιβάλλον διάβρωσης. Για έντονη έκθεση σε ψεκασμό αλατιού, μπορεί να ληφθεί υπόψη μια βαρύτερη επίστρωση όπως 200–275 μm μαζί με τις απαιτήσεις αντιδιαβρωτικής προστασίας του έργου.
