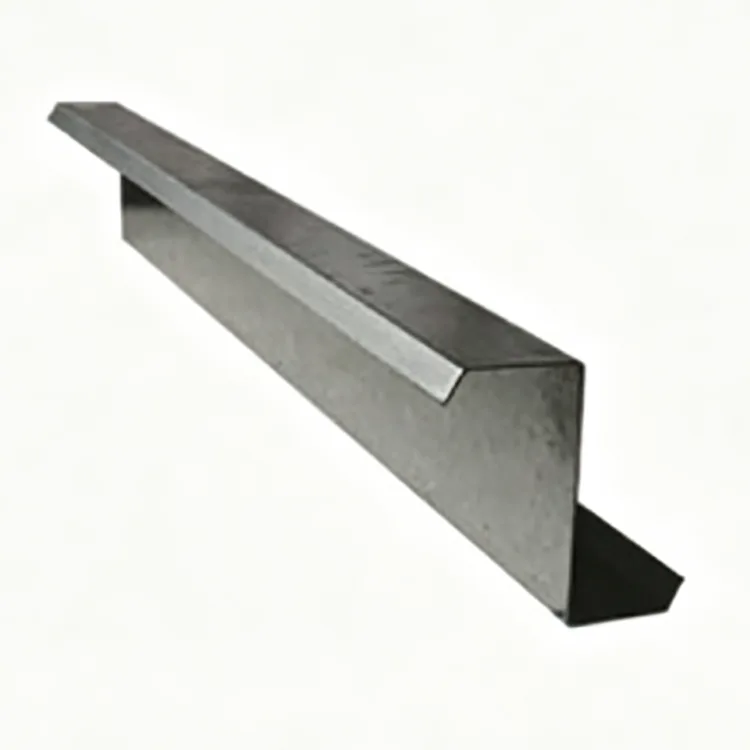

Χάλυβας Διατομής Ζ Ψυχρής Μορφοποίησης

Το Cold-Formed Z Section Steel είναι ένα χαλύβδινο τμήμα λεπτού τοιχώματος ψυχρής μορφοποίησης που παράγεται από λωρίδα χάλυβα θερμής έλασης μέσω συνεχούς διαμόρφωσης κυλίνδρων σε θερμοκρασία δωματίου. Η λωρίδα διέρχεται από πολλαπλές βάσεις διαμόρφωσης και σταδιακά διαμορφώνεται σε τμήμα Ζ χωρίς στάδιο θερμής έλασης υψηλής θερμοκρασίας.

Η διαδικασία ψυχρής διαμόρφωσης βελτιώνει τη συνοχή των διαστάσεων και επίσης εισάγει τη σκλήρυνση εργασίας στον χάλυβα. Το τμήμα που προκύπτει συνδυάζει σχετικά χαμηλό βάρος με χρήσιμη απόδοση κάμψης, καθιστώντας το ευρέως χρησιμοποιούμενο για τεγίδες στέγης και τοίχου σε ελαφριές κατασκευές από χάλυβα.

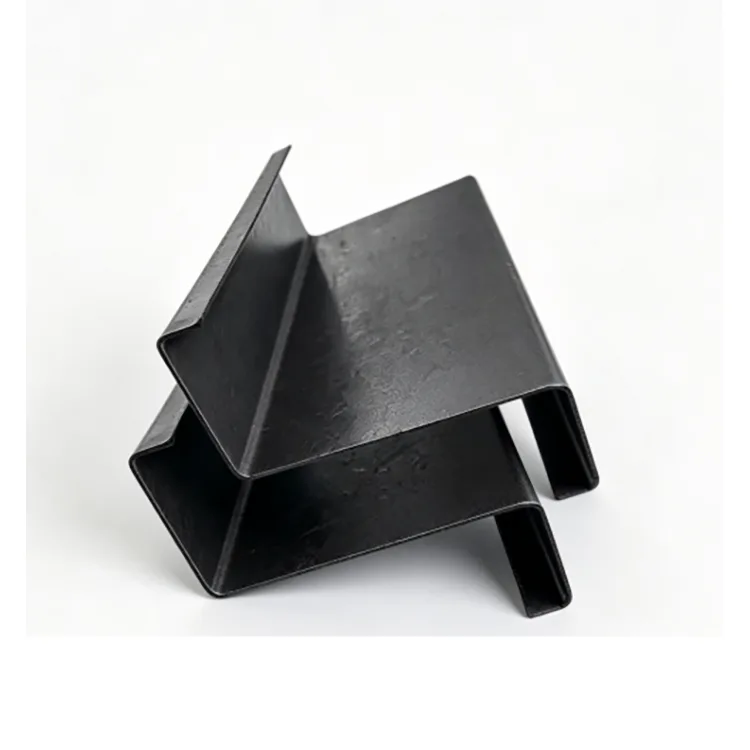

Το προφίλ σε σχήμα Ζ έχει ένα άλλο πρακτικό πλεονέκτημα: οι φλάντζες μετατόπισης επιτρέπουν στις παρακείμενες τεγίδες να επικαλύπτονται. Αυτό είναι ιδιαίτερα χρήσιμο σε στέγες μεγάλης κλίσης όπου απαιτούνται συνεχείς διατάξεις τεγίδων γύρω από την κορυφογραμμή.

Συνιστώμενο περιβάλλον: κλειστά εσωτερικά κτίρια, ξηρά εργαστήρια και αποθήκες χωρίς άμεση βροχή, ψεκασμό αλατιού, όξινη ή αλκαλική διαβρωτική υγρασία.

Διαδικασία Παραγωγής

Η γραμμή παραγωγής ξεκινά με την εισερχόμενη επιθεώρηση του χαλύβδινου πηνίου. Μετά την ισοπέδωση και το ίσιωμα, η λωρίδα διέρχεται από πολλαπλούς σταθμούς διαμόρφωσης κυλίνδρων, όπου σταδιακά κάμπτεται στο απαιτούμενο τμήμα σχήματος Ζ.

Η κοπή Servo CNC παρέχει το καθορισμένο μήκος μέλους, ενώ η αυτόματη διάτρηση μπορεί να προστεθεί σύμφωνα με τα δομικά σχέδια. Στη συνέχεια, τα τελειωμένα προφίλ περνούν από επιθεώρηση ευθυγράμμισης και διαστάσεων πριν από την ταξινόμηση, τη δέσμη και την αποθήκευση.

Επιθεώρηση πηνίου χάλυβα → ισοπέδωση και ίσιωμα → προοδευτική διαμόρφωση ψυχρού κυλίνδρου → διαμόρφωση διατομής Z → κοπή σερβο CNC σταθερού μήκους → αυτόματη διάτρηση → ίσιωμα → οπτική και διαστατική επιθεώρηση → συσκευασία και αποθήκευση

Επειδή το προφίλ διαμορφώνεται προοδευτικά αντί να παράγεται μέσω συμβατικής θερμής έλασης, οι διαστάσεις των τομών, η ευθύτητα και οι θέσεις οπών μπορούν να ελέγχονται συνεχώς κατά την παραγωγή.

Βασικές προδιαγραφές

Γιατί να χρησιμοποιήσετε ένα τμήμα Z για τεγίδες στέγης;

Άμεση επικάλυψη στο Roof Ridge

Η πιο προφανής διαφορά μεταξύ ενός τμήματος Z και ενός τμήματος C είναι το σχήμα των φλαντζών. Το προφίλ μετατόπισης Z επιτρέπει την επικάλυψη γειτονικών μελών, κάτι που μπορεί να βοηθήσει στη διατήρηση της συνέχειας μέσω της κορυφογραμμής οροφής.

Για κλίσεις στέγης πάνω από 10°, οι τεγίδες Z είναι συχνά μια πρακτική επιλογή όπου τα επικαλυπτόμενα μέλη αποτελούν μέρος του δομικού σχεδιασμού. Αυτό μειώνει την ανάγκη για επιπλέον κοπή και καθιστά την εγκατάσταση πιο απλή.

Καλή απόδοση κάμψης με χαμηλότερο βάρος

Η διατομή σε σχήμα Ζ παρέχει χρήσιμες ιδιότητες τομής για κάμψη. Σε συνδυασμό με τη σκλήρυνση εν ψυχρώ, αυτό επιτρέπει τη χρήση ενός σχετικά λεπτού τμήματος σε κατάλληλες εφαρμογές τεγίδων οροφής και τοίχου.

Σε σύγκριση με τα βαρύτερα παραδοσιακά τμήματα θερμής έλασης, το χαμηλότερο βάρος μπορεί να μειώσει τις απαιτήσεις μεταφοράς, ανύψωσης και εγκατάστασης.

Συνεπής ευθεία και θέση οπής

Η γραμμή παραγωγής χρησιμοποιεί προοδευτική διαμόρφωση κυλίνδρων, κοπή CNC και επακόλουθο ίσιωμα. Αυτό βοηθά στον έλεγχο της ευθύτητας και της συστροφής του προφίλ.

Για τεγίδες με προ-διάτρητες οπές για μπουλόνια, η ακριβής τοποθέτηση των οπών είναι σημαντική, επειδή τα σφάλματα μπορεί να επηρεάσουν τη σύνδεση μεταξύ της τεγίδας και του κύριου χαλύβδινου πλαισίου. Η προδιάτρηση πριν από την παράδοση μπορεί να μειώσει τις εργασίες κοπής και διάτρησης στο εργοτάξιο.

Χαμηλότερο κόστος για έργα ξηρού εσωτερικού χώρου

Το στάνταρ προϊόν διατίθεται ως φυσικός μαύρος χάλυβας χωρίς γαλβανισμένη επίστρωση. Για ξηρά, κλειστά κτίρια εσωτερικού χώρου όπου δεν απαιτείται πρόσθετη αντιδιαβρωτική προστασία, αποφεύγεται το πρόσθετο κόστος που σχετίζεται με τα γαλβανισμένα τμήματα Z.

Εάν το κτίριο είναι εκτεθειμένο σε βροχή, συμπύκνωση, ψεκασμό αλατιού ή διαβρωτικά μέσα, θα πρέπει να καθοριστεί μια αντιδιαβρωτική έκδοση.

Βολική κοπή και συγκόλληση

Επειδή το τυπικό προϊόν δεν έχει γαλβανισμένη επίστρωση, οι συμβατικές εργασίες κοπής και συγκόλλησης είναι απλές. Αυτό είναι χρήσιμο κατά τη διάρκεια έργων κατασκευής και ανακαίνισης εσωτερικών χώρων όπου τα μέλη ενδέχεται να απαιτούν εργασίες τοπικής προσαρμογής ή σύνδεσης.

Τυπικές Εφαρμογές

Το προϊόν χρησιμοποιείται κυρίως για:

Τεγίδες στέγης σε ελαφριά κτίρια από χάλυβα

Στέγες αποθήκης μεγάλης κλίσης

Συστήματα στέγης βιομηχανικού συνεργείου

Εσωτερικά κτίρια επιμελητείας και αποθήκευσης

Δευτερεύον πλαίσιο τοίχων και οροφής

Συστήματα κελύφους από ελαφρύ χάλυβα

Έργα ανακαίνισης εσωτερικών εργοστασίων

Είναι ένα δευτερεύον δομικό μέλος, όπως μια τεγίδα, αντί για αντικατάσταση των κύριων υποστυλωμάτων ή των πρωτευόντων δοκών ενός κτιρίου.

Εφαρμογές πραγματικών έργων

Περίπτωση 1: Τεγίδες Z για Εσωτερική Αποθήκη Logistics με μεγάλη κλίση

Το έργο κάλυψε μια κλειστή αποθήκη logistics 50.000 m² με κλίση στέγης 12°. Το κτίριο ήταν πλήρως κλειστό και χρησιμοποιήθηκε σε ξηρό εσωτερικό περιβάλλον χωρίς άμεση έκθεση στη βροχή.

Οι κύριες απαιτήσεις ήταν η άμεση επικάλυψη τεγίδων στην κορυφογραμμή της οροφής, το ελεγχόμενο κόστος κατασκευής από χάλυβα, ο μικρότερος χρόνος εγκατάστασης και ο μειωμένος κίνδυνος προβλημάτων ευθυγράμμισης της οροφής.

Το επιλεγμένο υλικό ήταν Q355B Cold-Formed Z Section Steel, Z160–Z200, με πάχος τοιχώματος 1,8–2,0 mm και προ-τρυπημένες οπές για μπουλόνια.

Τα τμήματα Z θα μπορούσαν να επικαλύπτονται άμεσα, επιτρέποντας στα μέλη της κορυφογραμμής να παραμένουν συνεχή και μειώνοντας τις εργασίες κοπής και τροποποίησης επί τόπου. Ο χρόνος εγκατάστασης μειώθηκε κατά 30%.

Η χαμηλή συστροφή των προφίλ βοήθησε τα πάνελ οροφής από χάλυβα με επίστρωση χρώματος να κάθονται πιο ομοιόμορφα, μειώνοντας τα κενά που θα μπορούσαν να συμβάλουν στη διαρροή νερού. Τα ελαφρύτερα μέλη μείωσαν επίσης τις απαιτήσεις μεταφοράς και ανύψωσης και το συνολικό κόστος κατασκευής χάλυβα ήταν 21% χαμηλότερο από το διάλυμα χάλυβα θερμής έλασης.

Το έργο έγινε αποδεκτό και παρέμεινε σε λειτουργία εσωτερικού χώρου χωρίς προβλήματα που σχετίζονται με τη σκουριά.

Περίπτωση 2: Αναβάθμιση περιβλήματος από ελαφρύ χάλυβα σε βιομηχανικό συνεργείο

Το δεύτερο έργο αφορούσε την ανακαίνιση ενός παλαιότερου εργοστασίου. Στο εσωτερικό του εργαστηρίου απαιτήθηκαν νέες ελαφριές κατασκευές από χάλυβα, με σχετικά μεγάλη κλίση οροφής και στεγνό, αεριζόμενο εσωτερικό περιβάλλον.

Το επιλεγμένο προϊόν ήταν Q235B Cold-Formed Z Section Steel, Z120–Z140.

Τα μέλη παραδόθηκαν έτοιμα για συναρμολόγηση χωρίς εκτεταμένη δευτερεύουσα επεξεργασία. Η επικαλυπτόμενη δομή σε σχήμα Ζ ταίριαζε με την κλίση της οροφής και συνέβαλε στη διατήρηση ενός επίπεδου και σταθερού συστήματος περιβλήματος.

Τα ελαφριά μέλη βοήθησαν επίσης να κρατηθεί υπό έλεγχο το κόστος ανακαίνισης ενώ συντόμευσαν τις εργασίες εγκατάστασης στο υπάρχον εργοστάσιο.

Z Οδηγός επιλογής ενότητας

Κλίση οροφής:

Για κλίσεις στέγης άνω των 10°, προτιμάται η επιλογή των διατομών Z όταν απαιτούνται επικαλυπτόμενες τεγίδες. Για σχετικά ρηχές πλαγιές, μπορούν επίσης να ληφθούν υπόψη τεγίδες C ανάλογα με το δομικό σχέδιο.

Βαθμός υλικού:

Το Q235B είναι κατάλληλο για γενικές ελαφριές εφαρμογές τεγίδων και περιβλημάτων. Για μεγαλύτερα ανοίγματα, υψηλότερα φορτία ανέμου ή χιονιού και πιο απαιτητικές δομικές απαιτήσεις, το Q355B μπορεί να επιλεγεί μαζί με κατάλληλο μέγεθος τομής και πάχος τοιχώματος.

Μέγεθος τμήματος:

Το Z100–Z140 μπορεί να εξεταστεί για ελαφρύτερες δευτερεύουσες κατασκευές στέγης και τοίχου. Το Z160–Z200 είναι κατάλληλο για πολλές τυπικές εφαρμογές τεγίδων αποθήκης και εργαστηρίου. Το Z220–Z300 μπορεί να χρησιμοποιηθεί όπου απαιτούνται μεγαλύτερα τμήματα από τον δομικό σχεδιασμό.

Πάχος τοιχώματος:

Το διαθέσιμο εύρος είναι 1,2–3,0 mm. Το τελικό πάχος θα πρέπει να προσδιορίζεται από το άνοιγμα, την απόσταση τεγίδων, το φορτίο ανέμου, το φορτίο χιονιού, τις συνθήκες σύνδεσης και τους δομικούς υπολογισμούς και όχι από το μέγεθος του τμήματος μόνο.

Περιβάλλο:

Για ξηρά, κλειστά κτίρια εσωτερικών χώρων, ο φυσικός μαύρος χάλυβας Z μπορεί να προσφέρει μια οικονομικά αποδοτική επιλογή. Σε εργαστήρια με υψηλή υγρασία ή συμπύκνωση, θα πρέπει να λαμβάνεται υπόψη η κατάλληλη αντισκωριακή επίστρωση.

Για εξωτερικά κτίρια, παράκτιες περιοχές, κατασκευές εκτεθειμένες στη βροχή ή γεωργικά υπόστεγα, η έκδοση από φυσικό μαύρο χάλυβα δεν συνιστάται. Θα πρέπει να επιλεγεί ένα γαλβανισμένο τμήμα Z ή μια άλλη αντιδιαβρωτική προστασία.

Ψυχρής διαμόρφωσης Z Section Steel vs C Section Steel

Η επιλογή θα πρέπει τελικά να ακολουθεί τον δομικό σχεδιασμό και όχι μόνο την κλίση της οροφής. Η επικαλυπτόμενη γεωμετρία του τμήματος Z είναι το κύριο πρακτικό του πλεονέκτημα όπου απαιτούνται συνεχείς συνδέσεις τεγίδων.

Ποιοτικός έλεγχος εργοστασίου

Για τις τεγίδες Z, η συνοχή των διαστάσεων είναι ιδιαίτερα σημαντική επειδή τα τμήματα πρέπει να συνδέονται με ακρίβεια με το κύριο χαλύβδινο πλαίσιο και τα πάνελ οροφής.

Επομένως, ο ποιοτικός έλεγχος καλύπτει το χαλύβδινο πηνίο πριν από τη διαμόρφωση, ακολουθούμενο από ελέγχους κατά τη διαμόρφωση κυλίνδρων και μετά την κοπή. Τα βασικά σημεία επιθεώρησης περιλαμβάνουν την ποιότητα υλικού, τις διαστάσεις τομής, το πάχος του τοιχώματος, την ευθύτητα, το στρίψιμο, το μήκος κοπής, την κατάσταση των άκρων και τη θέση προ-τρυπημένης οπής.

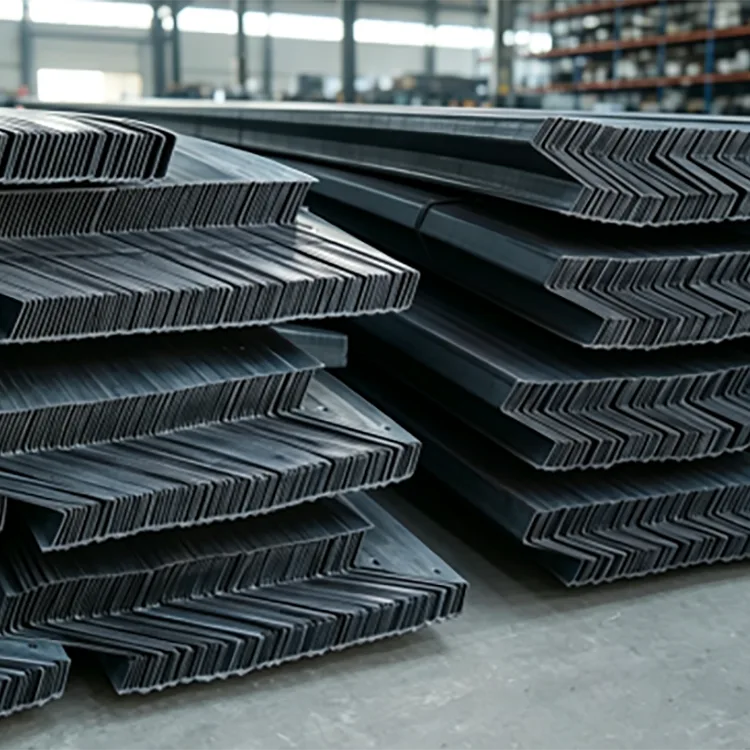

Τα προφίλ ισιώνονται μετά το σχηματισμό για να μειωθεί η υπολειπόμενη παραμόρφωση. Πριν από την αποστολή, τα τελικά μέλη ελέγχονται οπτικά και διαστατικά και στη συνέχεια δεσμεύονται σύμφωνα με τις απαιτήσεις μεγέθους και παραγγελίας.

Για παραγγελίες παρτίδων, η διατήρηση της ίδιας ποιότητας υλικού, προδιαγραφών τομής και παραμέτρων επεξεργασίας συμβάλλει στη διατήρηση της συνέπειας μεταξύ των διαφορετικών παρτίδων παραγωγής.

FAQ

Ε1: Πώς μπορώ να επιλέξω μεταξύ χάλυβα διατομής Z και χάλυβα διατομής Γ;

Το κύριο μέλημα είναι η στέγη και η διάταξη σύνδεσης. Τα τμήματα Z είναι ιδιαίτερα χρήσιμα για στέγες όπου οι παρακείμενες τεγίδες πρέπει να επικαλύπτονται και να συνεχίζουν μέσω της κορυφογραμμής, ειδικά σε μεγαλύτερες κλίσεις στέγης. Τα τμήματα C έχουν ευρύτερη γενική εφαρμογή και μπορούν να χρησιμοποιηθούν για μικρότερες κλίσεις στέγης ανάλογα με τη δομική σχεδίαση.

Ε2: Είναι εύκολο να στρίψετε ο χάλυβας ψυχρής διατομής Z;

Ένα σωστά κατασκευασμένο τμήμα Z περνά από προοδευτική διαμόρφωση, διαστασιολόγηση και ευθυγράμμιση για τον έλεγχο της συστροφής και της παραμόρφωσης σύμφωνα με τις ισχύουσες τυπικές απαιτήσεις. Το επιλεγμένο μέγεθος τομής, το πάχος του τοιχώματος, το άνοιγμα και ο τρόπος τοποθέτησης επηρεάζουν επίσης την απόδοσή του.

Ε3: Η εσωτερική τεγίδα Z χρειάζεται βαφή;

Για ξηρό, αεριζόμενο εσωτερικό περιβάλλον χωρίς σημαντική συμπύκνωση, η φυσική επιφάνεια από μαύρο χάλυβα μπορεί να χρησιμοποιηθεί χωρίς πρόσθετη επίστρωση, εάν το επιτρέπουν οι απαιτήσεις του έργου. Για εργαστήρια με υγρασία ή χώρους με συχνή συμπύκνωση υγρασίας, συνιστάται μια αντισκωριακή επίστρωση.

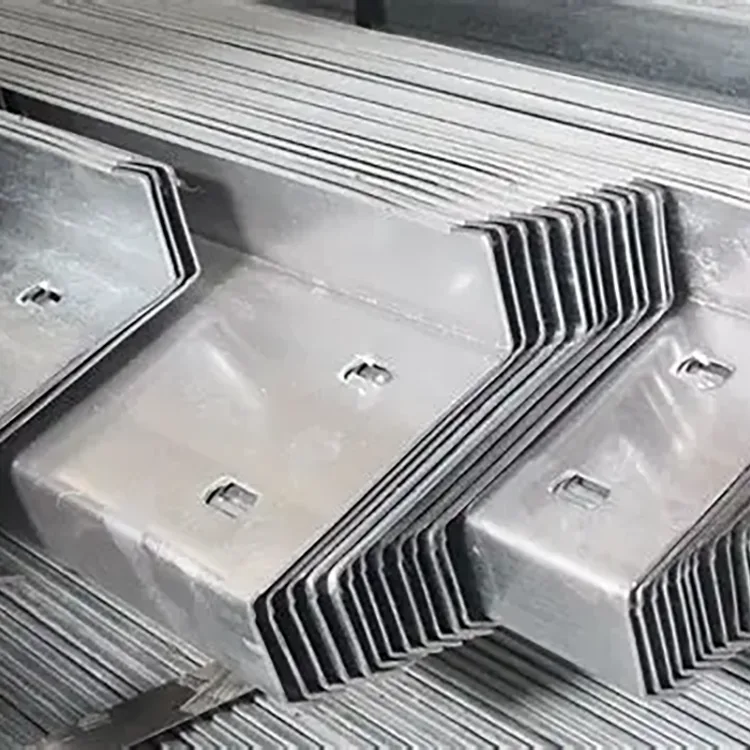

Ε4: Μπορούν τα τμήματα Z να παρέχονται με προ-τρυπημένες οπές;

Ναί. Οι οπές των μπουλονιών μπορούν να τρυπηθούν σύμφωνα με τα δομικά σχέδια πριν από την αποστολή των προφίλ. Μπορούν επίσης να δημιουργηθούν γωνιακές τομές και γωνιακές ακραίες τομές σύμφωνα με τις απαιτούμενες λεπτομέρειες σύνδεσης.

Ε5: Μπορεί το μήκος να προσαρμοστεί;

Ναί. Η τυπική παροχή είναι γενικά εντός 6–12 m, ενώ μπορούν να παραχθούν μη τυποποιημένα σταθερά μήκη σύμφωνα με τα σχέδια του έργου και τις απαιτήσεις κοπής.

Ε6: Μπορεί το φυσικό μαύρο χάλυβα διατομής Z να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Δεν συνιστάται για άμεση έκθεση σε εξωτερικούς χώρους, βροχή, παράκτιο ψεκασμό αλατιού ή διαβρωτικά περιβάλλοντα. Σε αυτές τις συνθήκες, θα πρέπει να ληφθούν υπόψη γαλβανισμένες ή με άλλο τρόπο προστατευμένες από τη διάβρωση τμήματα Z.
