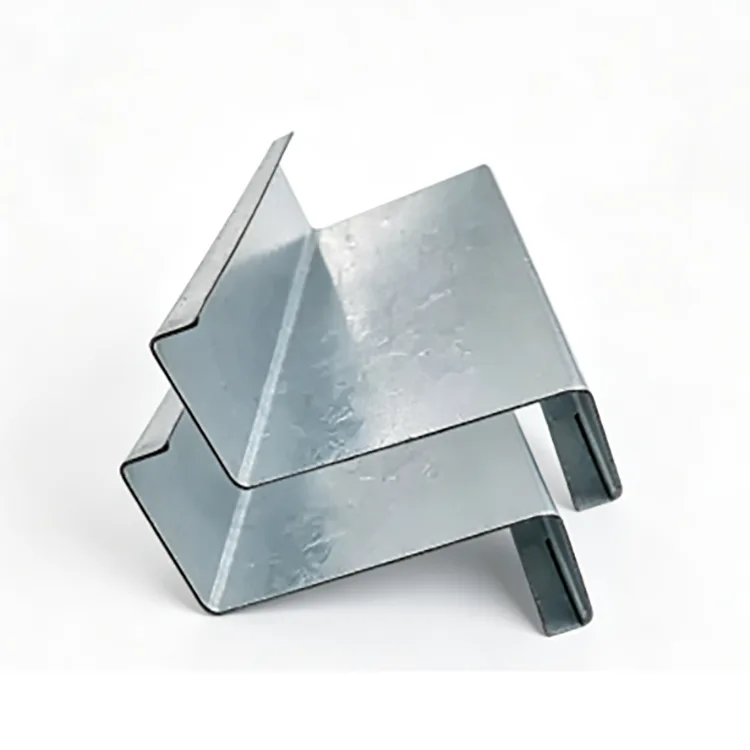

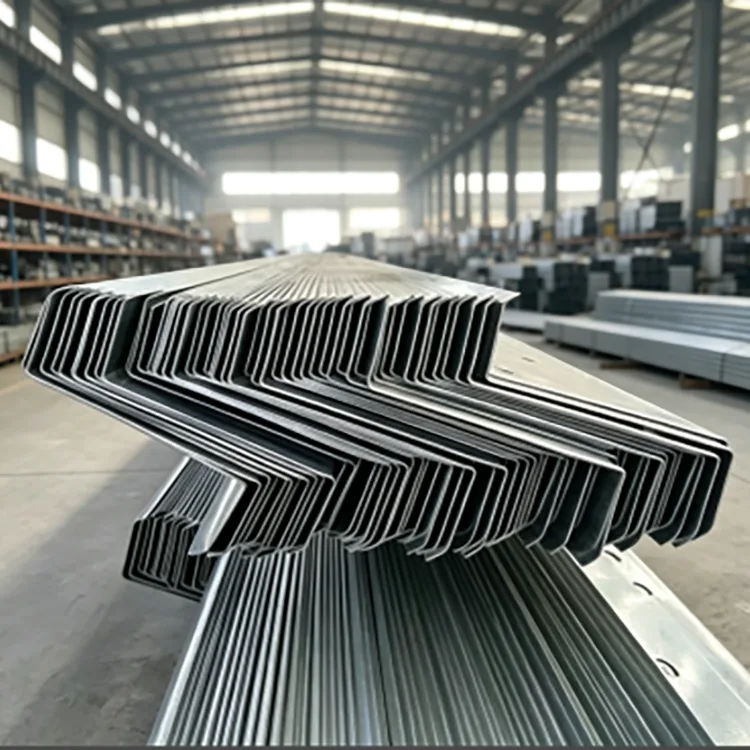

Τεγίδα γαλβανιζέ Z

Η γαλβανισμένη τεγίδα Z είναι μια δομική τομή ψυχρής διαμόρφωσης κατασκευασμένη από λωρίδα χάλυβα Q235B ή Q355B. Η λωρίδα περνά μέσα από πολλαπλούς κυλίνδρους διαμόρφωσης για να δημιουργήσει το προφίλ Z, ακολουθούμενο από κοπή, διάτρηση και επεξεργασία γωνίας. Το τελειωμένο μέλος στη συνέχεια τουρσί, ρέεται και γαλβανίζεται εν θερμώ ως πλήρες τμήμα.

Το προφίλ Z χρησιμοποιείται κυρίως σε επικλινείς στέγες επειδή τα παρακείμενα μέλη μπορούν να επικαλύπτονται στα άκρα τους. Αυτό υποστηρίζει συνεχείς γραμμές τεγίδων και μπορεί να μειώσει τις ξεχωριστές αρθρώσεις σε σύγκριση με τις συμβατικές τομές C. Μπορεί επίσης να χρησιμοποιηθεί για πλαισίωση τοίχων και άλλες ελαφριές κατασκευές από χάλυβα, όταν η γεωμετρία και η χωρητικότητα φορτίου ταιριάζουν στο σχέδιο.

Η σειρά κατασκευής είναι σημαντική: η διαμόρφωση, η κοπή και η διάτρηση ολοκληρώνονται πριν από τον γαλβανισμό, επιτρέποντας στο ολοκληρωμένο τμήμα Ζ και τις επεξεργασμένες περιοχές του να λάβουν την επίστρωση ψευδαργύρου κατά το στάδιο του γαλβανισμού.

Όπου η ενότητα Z κάνει τη διαφορά

Το καθοριστικό χαρακτηριστικό μιας τεγίδας Z είναι η επικάλυψη μεταξύ γειτονικών μελών.

Σε μια κεκλιμένη οροφή, οι άνω και κάτω φλάντζες των παρακείμενων τμημάτων Z μπορούν να επικαλύπτονται, επιτρέποντας στη γραμμή της τεγίδας να συνεχίσει μέσα από τη δομή της οροφής. Αυτό μπορεί να μειώσει τις εργασίες κοπής και σύνδεσης σε σύγκριση με ξεχωριστά μέλη σε κάθε άνοιγμα.

Οι στέγες με κλίση πάνω από 10° είναι γενικά πιο κατάλληλες για την εκμετάλλευση της επικάλυψης του τμήματος Ζ. Κάτω από περίπου 8°, μια τεγίδα C μπορεί να προσφέρει μια απλούστερη διάταξη.

Οι τεγίδες Z μπορούν να χρησιμοποιηθούν και ως τεγίδες τοίχου. Το τελευταίο τμήμα θα πρέπει να ακολουθεί τα δομικά σχέδια και τον υπολογισμό του φορτίου.

Ο Γαλβανισμός Γίνεται Μετά την Κατασκευή

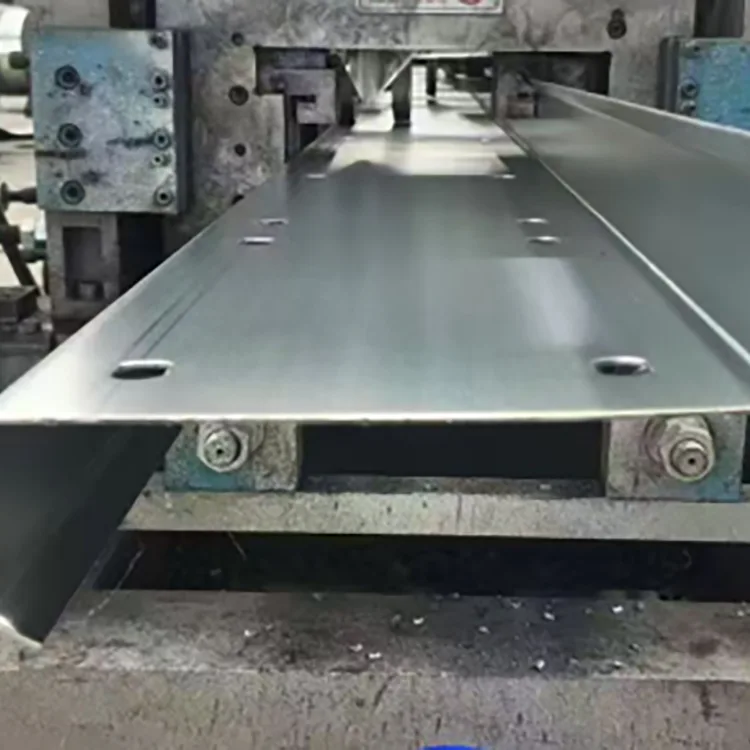

Η χαλύβδινη λωρίδα επεξεργάζεται πρώτα στο τελικό τμήμα Ζ. Οι εργασίες κοπής, διάτρησης και γωνίας ολοκληρώνονται πριν το μέλος εισέλθει στο λουτρό γαλβανισμού. Το πλήρες προφίλ στη συνέχεια καθαρίζεται, ρέει και βυθίζεται σε τετηγμένο ψευδάργυρο στους 450°C περίπου.

Χαλύβδινο πηνίο → ισοπέδωση → διαμόρφωση κρύου κυλίνδρου → κοπή σταθερού μήκους → διάτρηση και κοπή γωνιών → ίσιωμα και ανακούφιση από καταπονήσεις → απολίπανση και αποξήρανση → ρευστοποίηση → στέγνωμα → γαλβανισμός εν θερμώ → ψύξη και παθητικοποίηση → επιθεώρηση επίστρωσης ψευδαργύρου → έλεγχος εμφάνισης.

Αυτή η σειρά επιτρέπει στις διαμορφωμένες γωνίες και τις οπές σύνδεσης να γαλβανίζονται μαζί με το ολοκληρωμένο προφίλ.

Βασικές Προδιαγραφές

Η επίστρωση ψευδαργύρου πρέπει να ταιριάζει με το περιβάλλον διάβρωσης

Για κανονική εσωτερική έκθεση σε εξωτερικούς χώρους, όπως συνηθισμένες στέγες εργοστασίων και φωτοβολταϊκές κατασκευές στέγης χωρίς ψεκασμό αλατιού ή χημικά αέρια, ≥85 μm είναι μια κοινή προδιαγραφή εκκίνησης.

Για κτηνοτροφικά κτίρια, εργαστήρια με υγρασία και κατασκευές δίπλα στο ποτάμι, τα 120–180 μm παρέχουν υψηλότερο επίπεδο επίστρωσης.

Για παράκτιες περιοχές, λιμάνια, χημικά εργοστάσια και περιβάλλοντα λυμάτων, το συνιστώμενο εύρος μπορεί να αυξηθεί στα 200–275 μm.

Η τελική επίστρωση θα πρέπει να επιβεβαιωθεί σύμφωνα με το περιβάλλον διάβρωσης του έργου και τις απαιτήσεις σχεδιασμού.

Q235B ή Q355B;

Για συνηθισμένες στέγες εργοστασίων, φωτοβολταϊκές κατασκευές ταράτσας και γεωργικά κτίρια, το Q235B είναι συνήθως αρκετό όταν η απαιτούμενη διατομή και πάχος πληρούν τα υπολογιζόμενα φορτία.

Το Q355B είναι κατάλληλο για τεγίδες μεγάλου ανοίγματος, περιοχές με βαρύ χιόνι, περιοχές με ισχυρούς ανέμους και απαιτητικά παράκτια έργα. Με βάση τα παρεχόμενα δεδομένα του έργου, το Q355B μπορεί να παρέχει περίπου 30% υψηλότερη φέρουσα ικανότητα στο ίδιο τμήμα υπό συγκρίσιμες συνθήκες. Το εάν αυτό επιτρέπει μικρότερη διατομή ή χαμηλότερη κατανάλωση χάλυβα πρέπει να καθοριστεί με δομικούς υπολογισμούς.

Επομένως, η ποιότητα υλικού θα πρέπει να επιλέγεται σύμφωνα με τις δομικές απαιτήσεις.

Z Επιλογή πάχους τομής και τοιχώματος

Το ύψος της τομής καθορίζει τη συνολική γεωμετρία της τεγίδας, ενώ το πάχος του τοιχώματος επηρεάζει την αντοχή στο φορτίο και την παραμόρφωση.

Για πάχος τοιχώματος:

Τα 1,2–1,4 mm χρησιμοποιούνται γενικά για εφαρμογές περιβλήματος μικρού ανοίγματος και ελαφρού φορτίου.

1,5–2,0 mm είναι η κοινή σειρά για τεγίδες στέγης εργοστασίων και φωτοβολταϊκές κατασκευές στέγης.

Τα 2,2–3,0 mm είναι πιο κατάλληλα όταν η οροφή έχει μεγαλύτερα ανοίγματα ή μεγαλύτερο χιόνι, άνεμο ή δομικά φορτία.

Το ύψος και το πάχος τομής πρέπει να επιλέγονται μαζί με το άνοιγμα, την απόσταση τεγίδων, το φορτίο οροφής και την επιτρεπόμενη απόκλιση.

Πού χρησιμοποιείται γαλβανισμένη τεγίδα Z

Στέγες εργοστασίων χάλυβα: τεγίδες στέγης και τεγίδες τοίχου για εκτεθειμένα βιομηχανικά κτίρια.

Φωτοβολταϊκά συστήματα ταράτσας: ιδιαίτερα επικλινείς στέγες όπου επικαλύπτεται το τμήμα Z μπορεί να απλοποιήσει τη διάταξη της τεγίδας.

Παράκτια κτίρια: εκτεθειμένα συστήματα στέγης και περιβλημάτων κοντά σε ακτογραμμές και λιμάνια, χρησιμοποιώντας αυξημένη επίστρωση ψευδαργύρου όπου απαιτείται.

Κτηνοτροφικές και γεωργικές κατασκευές: υπόστεγα υψηλής υγρασίας, θερμοκήπια και άλλα κτίρια όπου η συμπύκνωση μπορεί να επιταχύνει τη διάβρωση του χάλυβα.

Υγρές βιομηχανικές εγκαταστάσεις: σκελετό στέγης και τοίχου γύρω από εργαστήρια όπου ο συνηθισμένος μαύρος χάλυβας θα απαιτούσε πρόσθετη αντιδιαβρωτική προστασία.

Εξωτερικές κατασκευές ελαφρού εύρους από χάλυβα: δημοτικές και άλλες εκτεθειμένες κατασκευές με κεκλιμένη στέγη.

Τι προσθέτει ο γαλβανισμός εν θερμώ

Η επίστρωση ψευδαργύρου παρέχει προστασία φραγμού και θυσιαστική προστασία. Διαχωρίζει το χαλύβδινο υπόστρωμα από την υγρασία και το οξυγόνο, ενώ ο ψευδάργυρος μπορεί επίσης να παρέχει ηλεκτροχημική προστασία γύρω από μικρές περιοχές τοπικής ζημιάς στην επίστρωση.

Αυτό είναι χρήσιμο για τεγίδες στέγης, επειδή το βάψιμο μιας εγκατεστημένης δομής οροφής είναι πιο δύσκολο από την επεξεργασία του χάλυβα στο επίπεδο του εδάφους.

Ο γαλβανισμός εν θερμώ παρέχει αντιδιαβρωτική προστασία σε όλες τις διαμορφωμένες επιφάνειες. Δεν υποκαθιστά τη σωστή αποστράγγιση, τον σχεδιασμό σύνδεσης ή την επισκευή του χώρου μετά την κοπή και τη συγκόλληση.

Τρεις κοινές συγκρίσεις προμηθειών

Τεγίδα γαλβανιζέ Z εναντίον τεγάλης γαλβανισμένης C

Η τεγίδα Z είναι ιδιαίτερα χρήσιμη όταν τα παρακείμενα μέλη μπορούν να επικαλύπτονται κατά μήκος μιας κεκλιμένης οροφής. Η τεγίδα C είναι συχνά πιο βολική για πιο επίπεδες στέγες ή διατάξεις όπου η επικάλυψη προσφέρει μικρό πρακτικό όφελος.

Τεγίδα γαλβανισμένη Z vs τεγίδα Ζ ζωγραφισμένη

Η βαφή παρέχει προστασία της επιφάνειας, αλλά πρέπει να ληφθούν υπόψη οι ζημιές γύρω από τις γωνίες, τις τρύπες, τα κοψίματα και τα σημεία σύνδεσης. Ο γαλβανισμός εν θερμώ εφαρμόζεται στο ολοκληρωμένο προφίλ και παρέχει αντιδιαβρωτική προστασία για εκτεθειμένο χάλυβα. Η συχνά αναφερόμενη «5–10 φορές μεγαλύτερη» διάρκεια ζωής δεν πρέπει να αντιμετωπίζεται ως γενικός κανόνας, επειδή η απόδοση της βαφής εξαρτάται σε μεγάλο βαθμό από το σύστημα επίστρωσης, την προετοιμασία και την έκθεση.

Τεγίδα Ζ γαλβανισμένη εν θερμώ vs τεγίδα ηλεκτρογαλβανισμένης Ζ

Οι ηλεκτρογαλβανισμένες επιστρώσεις είναι συνήθως πολύ πιο λεπτές από τις γαλβανισμένες εν θερμώ. Για μακροχρόνια έκθεση σε εξωτερικούς χώρους, ο γαλβανισμός εν θερμώ καθορίζεται γενικά όταν απαιτείται ουσιαστική προστασία από ψευδάργυρο.

Τι πρέπει να ελέγξουν οι αγοραστές πριν παραγγείλουν

Για ένα κατασκευασμένο έργο στέγης, η παραγγελία θα πρέπει να προσδιορίζει περισσότερα από το "Z purlin".

Ενότητα: Z100–Z300 ή προφίλ συγκεκριμένου σχεδίου.

Πάχος τοιχώματος: 1,2–3,0 mm.

Ποιότητα χάλυβα: Q235B ή Q355B.

Επικάλυψη ψευδαργύρου: ≥85 μm, 120–180 μm ή 200–275 μm ανάλογα με την έκθεση.

Μήκος: τυπικό ή σταθερό μη τυποποιημένο μήκος.

Διάτρηση: διάμετρος οπής, απόσταση και θέση σύμφωνα με τα σχέδια.

Επιφάνεια: γαλβανισμένη εν θερμώ μετά τη διαμόρφωση και την κατασκευή.

Μια σαφής προδιαγραφή όπως Q355B / Z200 / 2,0 mm / 200 μm ψευδάργυρος / σταθερού μήκους / προδιάτρησης είναι ευκολότερο για τον κατασκευαστή να αναφέρει και να παράγει με συνέπεια από ένα γενικό αίτημα για "γαλβανισμένο χάλυβα Ζ".

Σύνδεση και Επεξεργασία τοποθεσίας

Η κύρια κοπή και διάτρηση θα πρέπει κατά προτίμηση να ολοκληρωθεί πριν από τον γαλβανισμό. Εάν η πρόσθετη διάτρηση ή κοπή είναι αναπόφευκτη επί τόπου, ο εκτεθειμένος χάλυβας θα πρέπει να καθαριστεί και να υποβληθεί σε επεξεργασία με κατάλληλη επισκευαστική επίστρωση πλούσια σε ψευδάργυρο.

Η συγκόλληση αφαιρεί τον ψευδάργυρο γύρω από τη συγκόλληση. Μετά τη συγκόλληση, η περιοχή πρέπει να καθαριστεί και να επισκευαστεί. Όπου το επιτρέπει ο δομικός σχεδιασμός, οι βιδωτές συνδέσεις είναι ευκολότερο να διαχειριστούν σε γαλβανισμένες τεγίδες.

Κατασκευή και Ποιοτικός Έλεγχος

Ο έλεγχος παραγωγής ξεκινά με τη χαλύβδινη ταινία. Το εισερχόμενο πηνίο ελέγχεται για ποιότητα, πάχος και κατάσταση επιφάνειας πριν από τη διαμόρφωση του κυλίνδρου.

Κατά τη διαμόρφωση, οι έλεγχοι διαστάσεων επικεντρώνονται στο ύψος της τομής, τη γεωμετρία της φλάντζας, το πάχος του τοιχώματος, την ευθύτητα και τη συστροφή. Η διάτρηση ελέγχεται σε σχέση με το εγκεκριμένο σχέδιο.

Μετά τον γαλβανισμό, η επίστρωση ελέγχεται για κάλυψη, πάχος, εμφάνιση και ελαττώματα όπως γυμνές περιοχές, ξεφλούδισμα ή υπερβολική συσσώρευση ψευδαργύρου. Η ακρίβεια σταθερού μήκους και η συνολική ευθύτητα ελέγχονται επίσης πριν από τη συσκευασία.

Αναφορά επιλογής έργου

Εσωτερική απότομη στέγη εργοστασίου ή Φ/Β στέγης: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Κτηνοτροφία, υγρό εργαστήριο ή παραποτάμιο έργο: Q235B ή Q355B, 120–180 μm.

Παράκτιο έργο ή λιμενικό έργο: Q355B, 200–275 μm, με πάχος τοιχώματος επιλεγμένο για το δομικό φορτίο.

Οροφή μεγάλου ανοίγματος με δυνατό αέρα ή χιόνι: Q355B, μεγαλύτερο τμήμα Z και πάχος τοιχώματος 2,2–3,0 mm όπου απαιτείται.

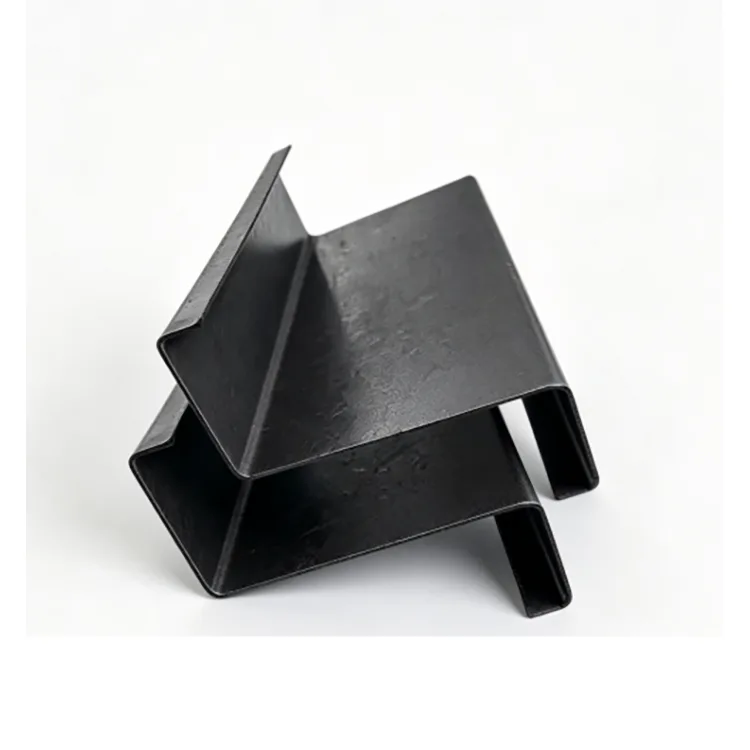

Στεγνή στέγη εσωτερικού χώρου: η μη επικαλυμμένη τεγίδα Ζ ψυχρής διαμόρφωσης μπορεί να είναι μια πιο οικονομική επιλογή.

FAQ

Q1. Θα καταστραφεί η επίστρωση ψευδαργύρου όταν επικαλύπτονται οι τεγίδες Z;

Η κανονική επικάλυψη με βίδες δεν πρέπει να προκαλεί ξεφλούδισμα μεγάλης περιοχής όταν η γαλβανισμένη επίστρωση έχει καλή πρόσφυση. Μικρές μηχανικές βλάβες μπορούν να επισκευαστούν με επισκευαστική βαφή πλούσια σε ψευδάργυρο.

Ε2. Μπορούν να συγκολληθούν γαλβανισμένες τεγίδες Z;

Ναι, αλλά η επίστρωση ψευδαργύρου γύρω από τη συγκόλληση θα καταστραφεί από τη θερμότητα. Η συγκολλημένη περιοχή πρέπει να καθαριστεί και να επισκευαστεί μετά τη συγκόλληση. Οι βιδωτές συνδέσεις προτιμώνται γενικά όπου είναι πρακτικό.

Ε3. Η τεγίδα Z είναι κατάλληλη μόνο για στέγες;

Όχι. Μπορεί να χρησιμοποιηθεί και ως τεγίδα τοίχου. Ωστόσο, οι τεγίδες C είναι συχνά πιο βολικές για συστήματα τοίχων, επειδή η επικάλυψη του τμήματος Z είναι λιγότερο χρήσιμη σε κάθετο πλαίσιο τοίχου.

Ε4. Μπορεί η γαλβανισμένη τεγίδα Z να χρησιμοποιηθεί για ένα φωτοβολταϊκό έργο στέγης διάρκειας 25 ετών;

Μπορεί να καθοριστεί για δομές Φ/Β μεγάλης διάρκειας, αλλά η επίστρωση ψευδαργύρου πρέπει να ταιριάζει με το πραγματικό περιβάλλον. Τα έργα στο εσωτερικό και τα παράκτια έργα δεν θα πρέπει να χρησιμοποιούν αυτόματα το ίδιο πάχος επίστρωσης.

Q5. Πώς μπορώ να αναγνωρίσω μια τεγίδα Z που γαλβανίστηκε πριν σχηματιστεί;

Ελέγξτε τις σχηματισμένες γωνίες για συνεχές ράγισμα ή ξεφλούδισμα της επικάλυψης ψευδαργύρου. Για την προμήθεια, επιβεβαιώστε τη διαδικασία του κατασκευαστή και απαιτήστε να σχηματιστεί και να τρυπηθεί το τμήμα Ζ πριν από τον γαλβανισμό εν θερμώ.

Ε6. Μπορεί ο κατασκευαστής να προμηθεύσει τεγίδες Ζ με προδιάτρηση;

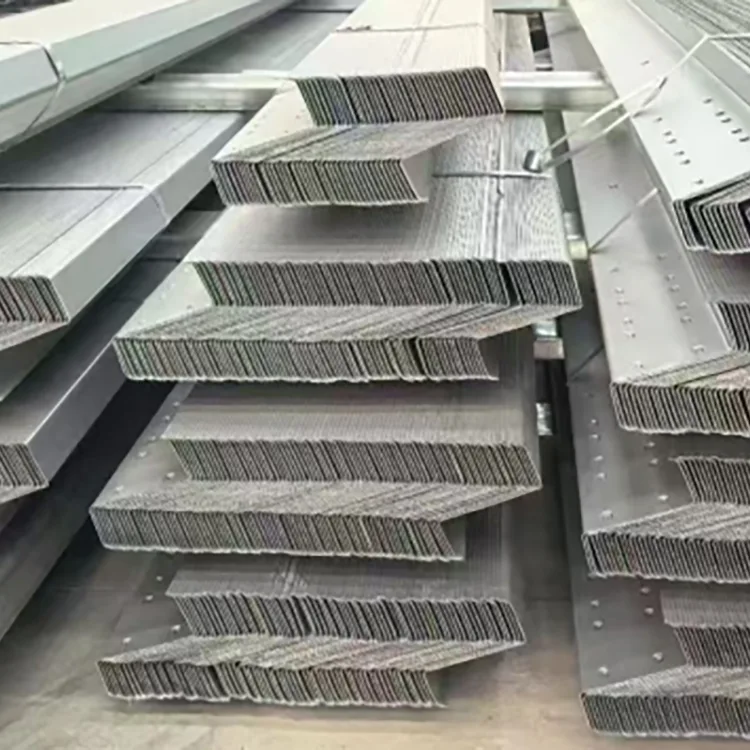

Ναί. Το μέγεθος, η απόσταση και η θέση της οπής μπορούν να παραχθούν σύμφωνα με τα δομικά σχέδια. Η ολοκλήρωση της διάτρησης πριν από τον γαλβανισμό επιτρέπει επίσης στις επεξεργασμένες περιοχές να λαμβάνουν ψευδάργυρο κατά το στάδιο του γαλβανισμού.

Ε7. Ποια επίστρωση ψευδαργύρου πρέπει να χρησιμοποιείται κοντά στην ακτή;

Για έντονη έκθεση στις ακτές, μια επικάλυψη 200–275 μm μπορεί να καθοριστεί ως αρχική απαίτηση. Η τελική επίστρωση πρέπει να προσδιορίζεται σύμφωνα με τις συνθήκες διάβρωσης του έργου και τις ισχύουσες προδιαγραφές.

Ε8. Μια πιο χοντρή τεγίδα Z είναι πάντα καλύτερη;

Όχι. Ένας παχύτερος τοίχος αυξάνει την κατανάλωση χάλυβα και το κόστος. Το σωστό πάχος εξαρτάται από το άνοιγμα, την απόσταση, τα φορτία ανέμου και χιονιού, το ύψος τομής και τον δομικό υπολογισμό.
