Γαλβανισμένο εν θερμώ I-Beam

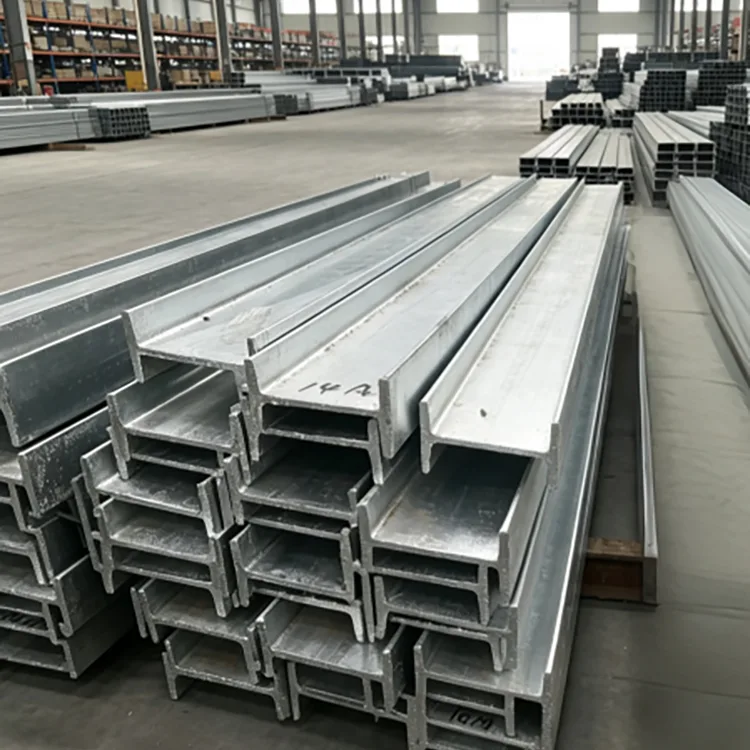

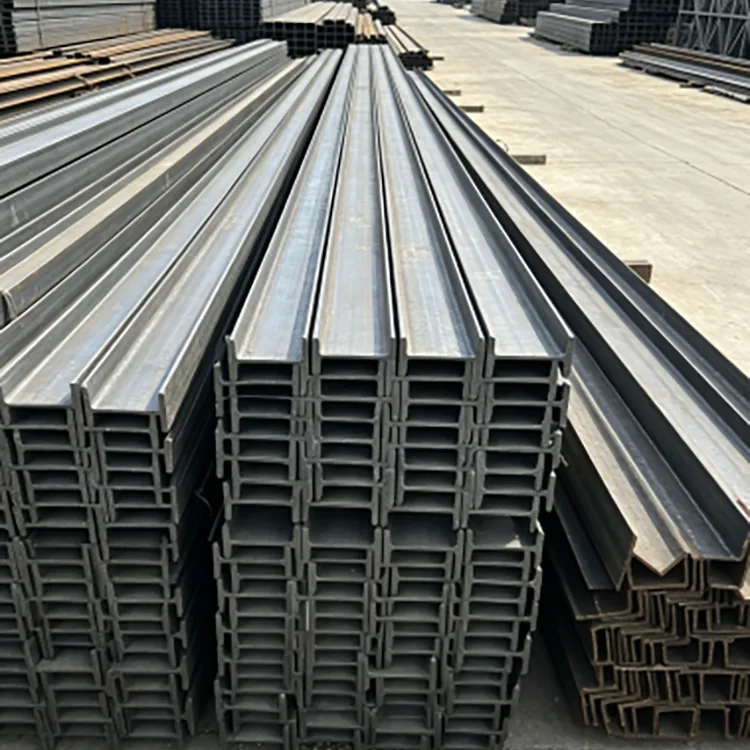

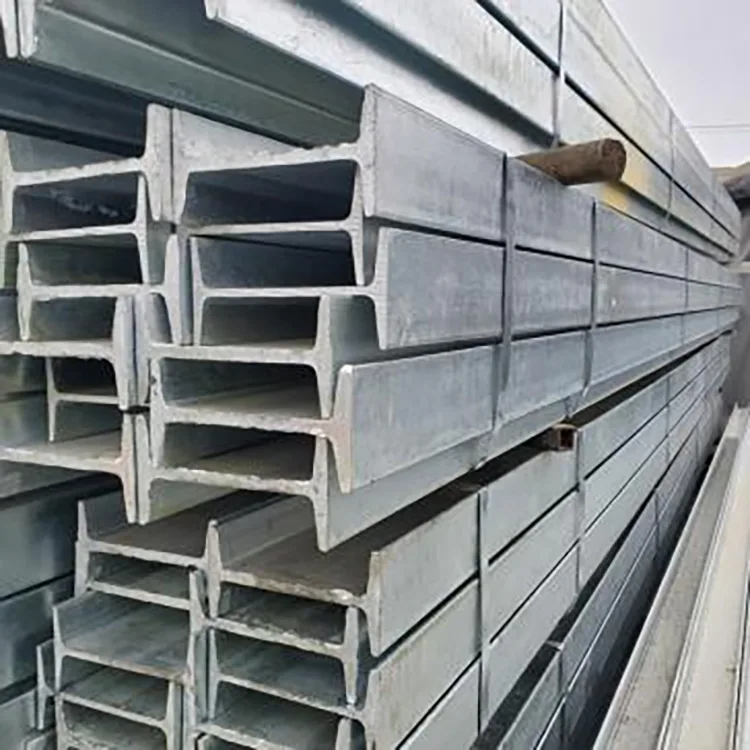

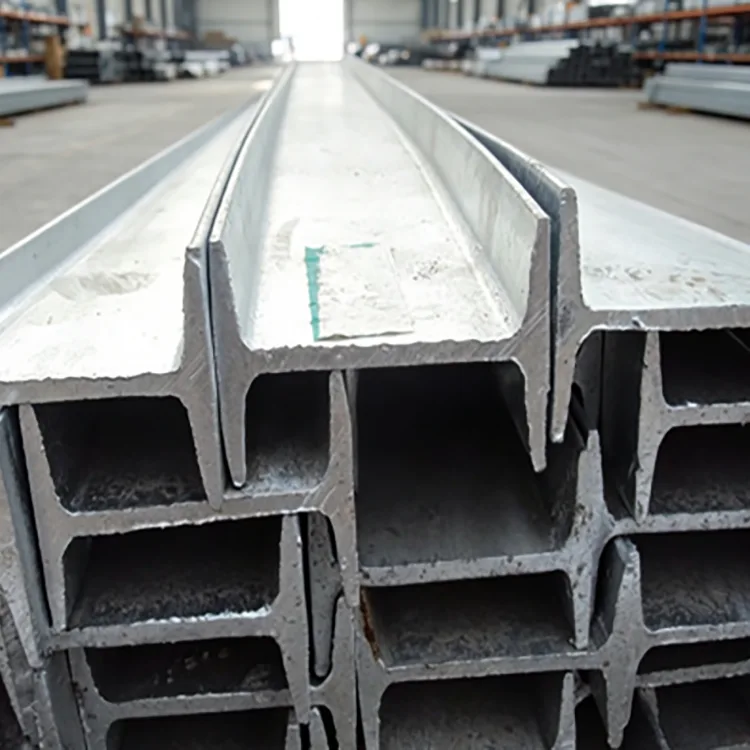

Η γαλβανισμένη εν θερμώ δοκός I-Beam είναι μια δοκός από χάλυβα διατομής Ι εν θερμώ που έχει φινιριστεί με επίστρωση ψευδαργύρου μέσω γαλβανισμού εν θερμώ. Το τμήμα σχήματος Ι παρέχει δομική αντίσταση μέσω του ιστού και των φλαντζών του, ενώ η γαλβανισμένη επιφάνεια παρέχει αντιδιαβρωτική προστασία για εκτεθειμένες χαλύβδινες εργασίες.

Η Rongheng παρέχει γαλβανισμένες δοκούς I σε Q235B και Q355B, με κοινά μεγέθη από 10# έως 63#, τυπικά μήκη 6 m, 9 m και 12 m και προσαρμοσμένα μήκη από περίπου 2–19 m. Κοπή, διάτρηση, λοξότμηση, ίσιωμα, λείανση και αφαίρεση γρεζιών μπορούν να διευθετηθούν πριν από τον γαλβανισμό σύμφωνα με τα σχέδια του έργου.

Προδιαγραφές

Για παραγγελίες εξαγωγής, το πρότυπο δομικού χάλυβα, το πρότυπο γαλβανισμού, το μέγεθος τομής, η ποιότητα χάλυβα, η επίστρωση ψευδαργύρου και οι απαιτήσεις επεξεργασίας θα πρέπει να επιβεβαιώνονται με τα σχέδια του έργου και τη σύμβαση πριν από την παραγωγή.

I Beam ή H Beam: Επιβεβαιώστε την ενότητα πριν την παραγγελία

Οι δοκοί I και οι δοκοί H είναι διαφορετικά δομικά τμήματα και δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα. Μια συμβατική δοκός I έχει στενότερη διάταξη φλάντζας και κεκλιμένες εσωτερικές επιφάνειες φλάντζας, ενώ οι δοκοί H έχουν γενικά ευρύτερες φλάντζες και διαφορετική γεωμετρία διατομής.

Κατά την παραγγελία, προσδιορίστε τη δοκό από την ονομασία της τομής, τις διαστάσεις και το ισχύον πρότυπο αντί να χρησιμοποιείτε μόνο τον γενικό όρο "ατσάλινη δοκός". Ο προμηθευτής πρέπει να ταιριάζει με το παρεχόμενο τμήμα με το εγκεκριμένο σχέδιο πριν από την κοπή και τον γαλβανισμό.

Διαδικασία γαλβανισμού εν θερμώ

Η προτιμώμενη σειρά είναι να ολοκληρωθεί η απαιτούμενη κοπή και κατεργασία πριν από τον γαλβανισμό, έτσι ώστε ο επεξεργασμένος χάλυβας να λάβει προστασία από ψευδάργυρο μετά την κατασκευή.

Δοκός I θερμής έλασης → επιθεώρηση υλικού → ίσιωμα → κοπή και κατεργασία → απολίπανση → αποξήρανση → ρευστοποίηση → στέγνωμα → γαλβανισμός εν θερμώ → ψύξη → φινίρισμα → επιθεώρηση επίστρωσης ψευδαργύρου → επιθεώρηση διαστάσεων → συσκευασία.

Το χαλύβδινο μέλος βυθίζεται σε τετηγμένο ψευδάργυρο στους 450°C περίπου. Η επίστρωση ψευδαργύρου καλύπτει τον εκτεθειμένο ιστό, τις φλάντζες, τις άκρες και άλλες προσβάσιμες επιφάνειες.

Για μεγαλύτερα ή βαρύτερα τμήματα, η ευθύτητα και οι διαστάσεις θα πρέπει να ελέγχονται μετά τον γαλβανισμό γιατί η θέρμανση και η ψύξη μπορεί να επηρεάσουν την τελική γεωμετρία.

Επιλογή επίστρωσης ψευδαργύρου

Η Rongheng παρέχει συνήθως μια επίστρωση ψευδαργύρου 85–120 μm, με περίπου 100–140 μm διαθέσιμα όταν καθορίζεται υψηλότερη απαίτηση επίστρωσης.

Μια παχύτερη επίστρωση ψευδαργύρου παρέχει περισσότερη μάζα ψευδαργύρου για την ατμοσφαιρική έκθεση, αλλά το πάχος της επίστρωσης θα πρέπει να επιλέγεται σύμφωνα με το πραγματικό περιβάλλον και τις απαιτήσεις διάβρωσης του έργου αντί να χρησιμοποιείται ως υποκατάστατο ενός πλήρους συστήματος ελέγχου διάβρωσης.

Q235B ή Q355B I Beam;

Το Q235B χρησιμοποιείται για συμβατικές δομικές εφαρμογές όπου το απαιτούμενο τμήμα πληροί το υπολογισμένο φορτίο και τις απαιτήσεις σέρβις. Το Q355B παρέχει υψηλότερη αντοχή διαρροής και μπορεί να καθοριστεί για εφαρμογές που απαιτούν μεγαλύτερη δομική ικανότητα.

Η ποιότητα του χάλυβα πρέπει να επιλέγεται μαζί με το μέγεθος της δοκού, το άνοιγμα, τη φόρτωση και το σχέδιο σύνδεσης. Ένας βαθμός υψηλότερης αντοχής δεν αντισταθμίζει αυτόματα ένα μικρό τμήμα ή ακατάλληλη δομική σχεδίαση.

Μια σαφής προδιαγραφή αγοράς μπορεί να γραφτεί ως:

Q355B / 25# I Δοκός / 12 m / γαλβανισμένο εν θερμώ / καθορισμένη επίστρωση ψευδαργύρου / κοπή στο σχέδιο.

Επεξεργασία πριν από το Γαλβανισμό

Όπου είναι δυνατόν, η κατασκευή θα πρέπει να ολοκληρωθεί πριν από τον γαλβανισμό εν θερμώ. Η διαθέσιμη επεξεργασία περιλαμβάνει:

• Κοπή σταθερού μήκους
• Διάτρηση και διάτρηση
• Λοξοτομή
• Ίσιωμα
• Τρίψιμο και αφαίρεση γρεζιών
• Άλλες κατεργασίες με βάση το σχέδιο

Η ολοκλήρωση αυτών των εργασιών πριν από τον γαλβανισμό βοηθά στην παροχή προστασίας από ψευδάργυρο στο επεξεργασμένο μέλος. Εάν η κοπή, η διάτρηση ή η συγκόλληση πραγματοποιηθεί μετά από γαλβανισμό, οι εκτεθειμένες ή επηρεασμένες από τη θερμότητα περιοχές απαιτούν κατάλληλη επισκευή.

Εφαρμογές

• Κτίρια και εργαστήρια εργοστασίων
• Κατασκευές αποθήκης και πλατφόρμας
• Σκελετοί και βάσεις στήριξης βαρέως εξοπλισμού
• Εξωτερική δομική χαλυβουργία
• Κατασκευές έργων ηλιακής και ενέργειας
• Δημοτικές υποδομές
• Κατασκευές στήριξης βιομηχανικών εγκαταστάσεων
• Παράκτιες και υγρές κατασκευές από χάλυβα

Τι πρέπει να ελέγξετε πριν την αποστολή

Για παραγγελίες γαλβανισμένης δοκού I, η επιθεώρηση πρέπει να καλύπτει τόσο τον χάλυβα βάσης όσο και το τελειωμένο γαλβανισμένο μέλος.

• Ποιότητα χάλυβα:Q235B, Q355B ή το καθορισμένο ισοδύναμο
• Τμήμα:Επιβεβαιώστε το πραγματικό μέγεθος I beam σε σχέση με το σχέδιο
• Διαστάσεις:Ελέγξτε το ύψος της δοκού, το πλάτος της φλάντζας, το πάχος και τις ισχύουσες ανοχές
• Ευθύτητα:Επιβεβαιώστε την ευθυγράμμιση μετά τον γαλβανισμό
• Μήκος:Ελέγξτε τις απαιτήσεις σταθερού μήκους
• Επικάλυψη ψευδαργύρου:Επαληθεύστε σύμφωνα με τις συμφωνημένες προδιαγραφές
• Επιφάνεια:Ελέγξτε για εκτεθειμένο χάλυβα, έντονο ξεφλούδισμα και υπερβολική συσσώρευση ψευδαργύρου
• Κατασκεύασμα:Επαληθεύστε οπές, κοψίματα, λοξοτμήσεις και άλλες απαιτήσεις σχεδίασης

Τα πιστοποιητικά υλικού, τα αρχεία επιθεώρησης γαλβανισμού, τα δεδομένα επιθεώρησης διαστάσεων και η τεκμηρίωση επιθεώρησης τρίτων μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου.

Παραδείγματα Έργων

Παράκτια Δομή Παραπετάσματος-Τείχους

Ένα παράκτιο βιομηχανικό έργο χρησιμοποίησε γαλβανισμένα τμήματα I 10# και 12# Q235B για δομικά στοιχεία στήριξης εξωτερικού χώρου. Λόγω της υψηλής υγρασίας και του φορτωμένου με αλάτι αέρα, το έργο καθόρισε αυξημένη επίστρωση ψευδαργύρου.

Τα γαλβανισμένα μέλη παραδόθηκαν μετά από έλεγχο διαστάσεων και απαιτούμενη επεξεργασία. Σύμφωνα με το αρχείο του παρεχόμενου έργου, η δομή παρέμεινε απαλλαγμένη από εκτεταμένη σκουριά ή ξεφλούδισμα επίστρωσης για επτά χρόνια και πέρασε από επανειλημμένες επιθεωρήσεις επίβλεψης.

Επίγεια Ηλιακή Δομή

Ένα μεγάλο επίγειο φωτοβολταϊκό έργο απαιτούσε δοκούς Q235B I για βάσεις εξοπλισμού και δομές στήριξης που εκτίθενται στον ήλιο, τον άνεμο και τη βροχή. Οι δοκοί προμηθεύτηκαν με επεξεργασία σταθερού μήκους και γαλβανισμό εν θερμώ σύμφωνα με τις απαιτήσεις του έργου.

Τα γαλβανισμένα μέλη έφθασαν έτοιμα για δομική εγκατάσταση, αποφεύγοντας μια ξεχωριστή εργασία βαφής μεγάλης κλίμακας. Η προδιαγραφή γαλβανιζέ επιλέχθηκε για την 25ετή απαίτηση σχεδιασμού-ζωής του έργου.

Γαλβανισμένο I-Beam εν θερμώ για έργα στο εξωτερικό

Για παραγγελίες εξαγωγής, οι ακόλουθες πληροφορίες θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή:

• Τμήμα:10#–63# ή την καθορισμένη ενότητα
• Ποιότητα χάλυβα:Q235B, Q355B ή εγκεκριμένο ισοδύναμο
• Μήκος:6 m, 9 m, 12 m ή σταθερό μήκος 2–19 m
• Επικάλυψη ψευδαργύρου:Τυπική ή αυξημένη απαίτηση έργου
• Επεξεργασία:Κοπή, διάτρηση, λοξότμηση, ίσιωμα και άλλες κατεργασίες με βάση το σχέδιο
• Επιθεώρηση:Πιστοποιητικό υλικού, επιθεώρηση εργοστασίου ή επιθεώρηση από τρίτους όπου απαιτείται
• Συσκευασία:Διάταξη δέσμης κατάλληλη για φόρτωση εμπορευματοκιβωτίων και μεταφορά μεγάλων αποστάσεων

Προμήθεια από την Tianjin Daqiuzhuang

Η αλυσίδα εφοδιασμού της Rongheng εδρεύει στο Tianjin Daqiuzhuang, παρέχοντας πρόσβαση σε πόρους επεξεργασίας χάλυβα θερμής έλασης, γαλβανισμού και κατάντη χάλυβα.

Για τυπικά μεγέθη δοκών I, η παροχή βάσει αποθέματος μπορεί να συντονιστεί όπου είναι διαθέσιμη. Για παραγγελίες έργου, η κοπή σταθερού μήκους, η επεξεργασία με βάση το σχέδιο, ο γαλβανισμός, η επιθεώρηση και η προετοιμασία εξαγωγής μπορούν να συντονιστούν πριν από την αποστολή.

FAQ

Q1. Ποια είναι η διαφορά μεταξύ I beam και H beam;

Οι δοκοί I έχουν γενικά στενότερες φλάντζες και κεκλιμένες εσωτερικές επιφάνειες φλάντζας, ενώ οι δοκοί H έχουν γενικά ευρύτερες φλάντζες και διαφορετική γεωμετρία διατομής. Θα πρέπει να προσδιορίζονται από τον ακριβή χαρακτηρισμό και τις διαστάσεις του τμήματος αντί να αντικαθίστανται με βάση μόνο την εμφάνιση.

Ε2. Ποιες ποιότητες χάλυβα είναι διαθέσιμες;

Οι συνήθεις βαθμοί περιλαμβάνουν Q235B και Q355B. Ο κατάλληλος βαθμός πρέπει να ακολουθεί τη στατική μελέτη και τις προδιαγραφές του έργου.

Ε3. Τι επίστρωση ψευδαργύρου είναι διαθέσιμη;

Το κοινό εύρος επικάλυψης ψευδαργύρου είναι 85–120 μm. Περίπου 100–140 μm μπορούν να συζητηθούν για έργα που απαιτούν αυξημένη επίστρωση, σύμφωνα με τις ισχύουσες προδιαγραφές.

Ε4. Μπορεί η δοκός I να κοπεί και να τρυπηθεί πριν από τον γαλβανισμό;

Ναί. Η κοπή σταθερού μήκους, η διάτρηση, η λοξότμηση, το ίσιωμα, η λείανση και η αφαίρεση γρεζιών μπορούν να ολοκληρωθούν πριν από τον γαλβανισμό σύμφωνα με τα σχέδια.

Q5. Μπορεί η γαλβανισμένη δοκός I να χρησιμοποιηθεί σε παράκτιες περιοχές;

Ναι, αλλά η επίστρωση ψευδαργύρου πρέπει να επιλέγεται σύμφωνα με την πραγματική έκθεση. Τα παράκτια περιβάλλοντα και τα γεμάτα άλατα περιβάλλοντα απαιτούν περισσότερη αξιολόγηση της διάβρωσης από τις συνηθισμένες εσωτερικές εξωτερικές συνθήκες. Η συνεχής βύθιση στο θαλασσινό νερό απαιτεί ξεχωριστή προσέγγιση ελέγχου διάβρωσης.

Ε6. Μπορεί το Q235B να αντικαταστήσει το Q355B;

Όχι αυτόματα. Η αλλαγή της ποιότητας χάλυβα απαιτεί επιβεβαίωση ότι το υλικό χαμηλότερης αντοχής εξακολουθεί να πληροί τις απαιτούμενες δομικές συνθήκες φορτίου και συντήρησης.

Ε7. Επηρεάζει ο γαλβανισμός την ευθύτητα της δοκού;

Η θέρμανση και η ψύξη κατά τη διάρκεια του γαλβανισμού μπορεί να επηρεάσει τις διαστάσεις και την ευθύτητα των χαλύβδινων μελών, ιδιαίτερα των μεγαλύτερων τμημάτων. Οι τελειωμένες δοκοί πρέπει επομένως να επιθεωρούνται μετά τον γαλβανισμό.

Ε8. Μπορεί να γίνει συγκόλληση μετά από γαλβανισμό;

Ναι, αλλά η συγκόλληση αφαιρεί τον ψευδάργυρο γύρω από τη θερμαινόμενη περιοχή. Η πληγείσα ζώνη θα πρέπει να καθαριστεί και να επισκευαστεί με κατάλληλη επικάλυψη πλούσια σε ψευδάργυρο μετά τη συγκόλληση. Όπου είναι δυνατόν, οι λεπτομέρειες σύνδεσης θα πρέπει να συμπληρώνονται πριν από τον γαλβανισμό.

Ε9. Τι μήκη είναι διαθέσιμα;

Τα τυπικά μήκη περιλαμβάνουν 6 m, 9 m και 12 m. Σταθερά μήκη από περίπου 2–19 m μπορούν να συζητηθούν ανάλογα με τις απαιτήσεις παραγωγής και μεταφοράς.

Q10. Ποια έγγραφα μπορούν να παρασχεθούν;

Ανάλογα με το έργο, μπορούν να παρέχονται πιστοποιητικά υλικού, αρχεία επιθεώρησης γαλβανισμού, δεδομένα επιθεώρησης διαστάσεων, πληροφορίες συσκευασίας και τεκμηρίωση επιθεώρησης τρίτων.
