Δοκός θερμής έλασης

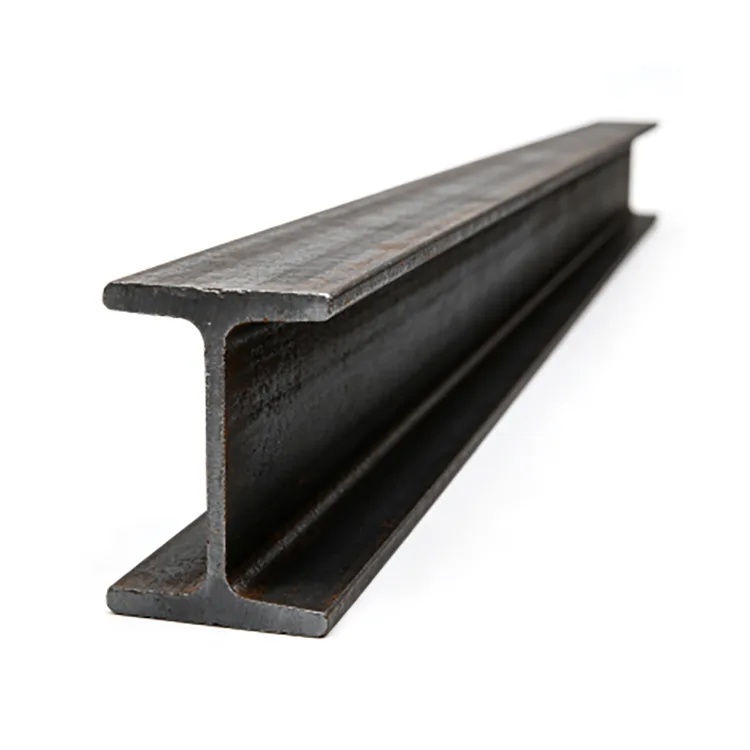

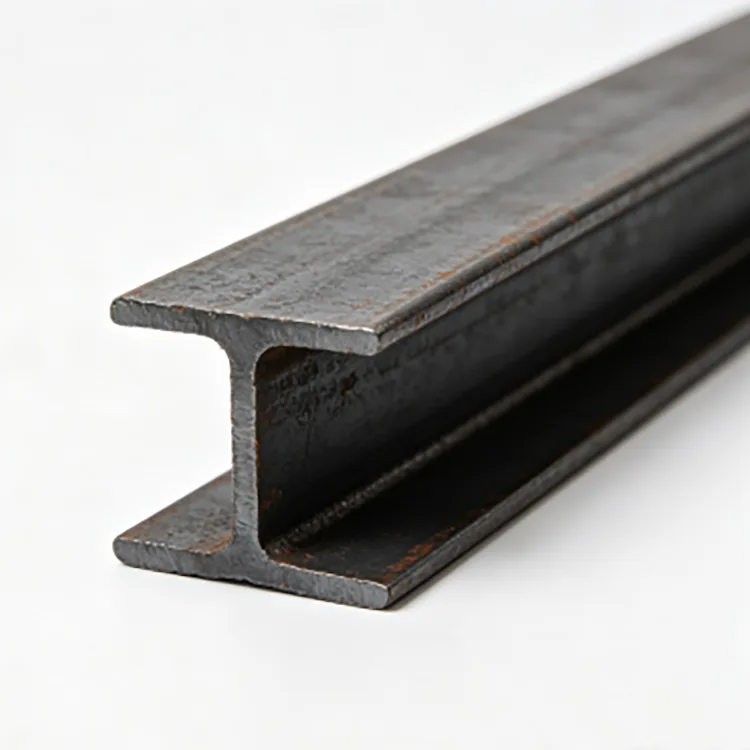

Το Hot-Rolled I-Beam είναι ένα δομικό χαλύβδινο τμήμα θερμής έλασης με δύο φλάντζες που συνδέονται με έναν κεντρικό ιστό. Το τμήμα διαμορφώνεται απευθείας μέσω έλασης σε υψηλή θερμοκρασία αντί για συγκόλληση χωριστών χαλύβδινων πλακών μεταξύ τους.

Η γεωμετρία σχήματος Ι παρέχει αντίσταση κάμψης μέσω των φλαντζών ενώ ο ιστός συνδέει το τμήμα και φέρει δυνάμεις διάτμησης. Συνήθως παρέχεται για κατασκευές εργοστασίων, πλατφόρμες, βάσεις εξοπλισμού, σχάρες σωλήνων και άλλες δομικές κατασκευές από χάλυβα.

Η Rongheng προμηθεύει τα Q235B και Q355B θερμής έλασης I-Beam σε κοινά μεγέθη από 10# έως 63#, με τυπικά μήκη 6 m, 9 m και 12 m. Η κοπή σταθερού μήκους και η άλλη επεξεργασία μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου.

Προδιαγραφές

Οι ενότητες που ζητούνται συνήθως περιλαμβάνουν 12.6#, 14#, 16#, 18#, 20a#, 25a# και 32a#. Οι ακριβείς διαστάσεις τομής, το πλάτος της φλάντζας, το πάχος του ιστού και το θεωρητικό βάρος εξαρτώνται από την επιλεγμένη ονομασία τομής.

Πώς να επιλέξετε το μέγεθος I Beam

Το σωστό μέγεθος I Beam εξαρτάται από τη δομική απαίτηση και όχι μόνο από την τιμή ή τη διαθεσιμότητα. Το άνοιγμα, το εφαρμοζόμενο φορτίο, η κατάσταση στήριξης, η απόσταση, η μέθοδος σύνδεσης και η επιτρεπόμενη απόκλιση πρέπει να λαμβάνονται υπόψη πριν από την επιλογή του τμήματος.

Ένα μεγαλύτερο άνοιγμα, συγκεντρωμένο φορτίο εξοπλισμού ή μεγαλύτερη απόσταση μεταξύ των στηρίξεων μπορεί να απαιτήσει μεγαλύτερο τμήμα. Ο δομικός σχεδιασμός μπορεί επίσης να χρειάζεται να λαμβάνει υπόψη την πλευρική σταθερότητα και τη δυνατότητα συντήρησης εκτός από την κάμψη και τη διάτμηση.

Όταν το δομικό σχέδιο προσδιορίζει ήδη τον αριθμό της δοκού, η σειρά θα πρέπει να ακολουθεί το καθορισμένο τμήμα αντί να επιτρέπεται η αντικατάσταση με βάση μόνο παρόμοιες διαστάσεις ή διαθέσιμο απόθεμα.

I Beam ή H Beam;

Οι δοκοί I και οι δοκοί H έχουν διαφορετικές ιδιότητες γεωμετρίας διατομής και διατομής. Οι παραδοσιακές δοκοί I έχουν γενικά στενότερες φλάντζες και κεκλιμένες εσωτερικές επιφάνειες φλάντζας, ενώ οι δοκοί H έχουν γενικά φαρδύτερες φλάντζες.

Οι δοκοί I χρησιμοποιούνται συνήθως ως στελέχη κάμψης, ενώ οι δοκοί H επιλέγονται συχνά για υποστυλώματα και βαρύτερα δομικά πλαίσια. Αυτή είναι μόνο μια γενική διάκριση. το πραγματικό τμήμα θα πρέπει να καθορίζεται από τη δομική μελέτη.

Μια δοκός I δεν πρέπει να αντικατασταθεί με μια δοκό H απλώς και μόνο επειδή τα δύο τμήματα φαίνονται παρόμοια ή το ένα είναι πιο εύκολα διαθέσιμο.

Q235B ή Q355B;

Το Q235B χρησιμοποιείται συνήθως για εργοστασιακές δοκούς, πλατφόρμες, στηρίγματα εξοπλισμού και γενική δομική κατασκευή όπου το επιλεγμένο τμήμα πληροί τις απαιτούμενες συνθήκες φορτίου.

Το Q355B παρέχει υψηλότερη αντοχή υλικού και μπορεί να καθοριστεί για βαρύτερες δομικές εφαρμογές όπου το απαιτεί ο σχεδιασμός.

Μια υψηλότερη ποιότητα χάλυβα δεν καθιστά αυτόματα κατάλληλο ένα μικρότερο τμήμα. Εάν ο βαθμός αλλάξει για να μειωθεί το βάρος του χάλυβα, η δομική σχεδίαση θα πρέπει να ελεγχθεί ξανά για αντοχή, παραμόρφωση και σταθερότητα.

Διαδικασία Παραγωγής

Η δοκός σχηματίζεται απευθείας μέσω μιας σειράς εργασιών θερμής έλασης:

Χάλυβας μπιγιέτα → θέρμανση → τραχιά έλαση → ενδιάμεση έλαση → φινίρισμα έλασης → διαστασιολόγηση → ίσιωμα → κοπή → επιθεώρηση → δεματοποίηση

Διαδοχικά περάσματα κύλισης στερεώνουν τον ιστό και τις φλάντζες και φέρνουν το τμήμα στις απαιτούμενες διαστάσεις. Μετά την έλαση, η δοκός ελέγχεται για διαστάσεις, ευθύτητα και κατάσταση επιφάνειας.

Η σκοτεινή κλίμακα μύλου που συνήθως απαντάται σε μαύρο χάλυβα θερμής έλασης είναι μια επιφάνεια παραγωγής που σχηματίζεται κατά την έλαση και δεν πρέπει να συγχέεται με την ατμοσφαιρική σκουριά.

Γιατί να χρησιμοποιήσετε ένα Rolled I Beam;

Η βασική γεωμετρία ιστού και φλάντζας παράγεται κατά την έλαση, έτσι ο πελάτης λαμβάνει ένα τελειωμένο δομικό τμήμα αντί για ξεχωριστές πλάκες που πρέπει να κατασκευαστούν σε ένα μέλος σχήματος Ι.

Αυτό απλοποιεί την επακόλουθη κοπή και κατασκευή και αποφεύγει τη χρήση διαμήκους συγκόλλησης για τη δημιουργία του βασικού τμήματος δοκού. Τα συνεπή τμήματα έλασης καθιστούν επίσης ευκολότερο τον συντονισμό των χρονοδιαγραμμάτων υλικών και των σχεδίων κατασκευής σε έργα παρτίδας.

Εφαρμογές

Η θερμή έλαση I-Beam χρησιμοποιείται κυρίως όπου η διατομή I παρέχει ένα κατάλληλο δομικό μέλος κάμψης.

• Κτίρια και εργαστήρια εργοστασίων
• Κατασκευές στέγης και πλατφόρμας
• Βάσεις εξοπλισμού και στηρίγματα μηχανημάτων
• Ράφια σωλήνων και βιομηχανικά πλαίσια στήριξης
• Κατασκευές αποθήκης
• Μεταφορείς και κατασκευές χειρισμού υλικών
• Χαλυβουργία δημοτικών και υποδομών
• Δομικά κουφώματα εξωτερικού χώρου

Βάσεις Εξοπλισμού

Για εφαρμογές μηχανημάτων, η επιλογή δέσμης θα πρέπει να λαμβάνει υπόψη περισσότερο από το συνολικό βάρος του εξοπλισμού. Το άνοιγμα στήριξης, τα σημεία στερέωσης, η κατανομή φορτίου, οι κραδασμοί και η επαναλαμβανόμενη φόρτιση μπορούν όλα να επηρεάσουν το απαιτούμενο τμήμα.

Για παρεχόμενα έργα μηχανημάτων, δοκοί 14#–20# I έχουν χρησιμοποιηθεί για βάσεις εξοπλισμού και κατασκευή υποστήριξης.

Εργοστασιακές Κατασκευές

Για την εργοστασιακή κατασκευή, έχουν παραδοθεί δοκοί 16#–25# Q235B I για δοκούς οροφής, μέλη πλατφόρμας και δομές στήριξης.

Οι σταθερές διαστάσεις τομής είναι σημαντικές για την κατασκευή κατά παρτίδες επειδή οι δοκοί πρέπει να ευθυγραμμίζονται με τις πλάκες σύνδεσης και τα παρακείμενα δομικά μέλη κατά την εγκατάσταση.

Προστασία επιφανειών και διάβρωσης

Το Hot-Rolled I-Beam διατίθεται ως μαύρος χάλυβας θερμής έλασης χωρίς επίστρωση αντιδιαβρωτικής προστασίας.

Για ξηρές εφαρμογές εσωτερικού χώρου, η μαύρη επιφάνεια μπορεί να χρησιμοποιηθεί όταν το έργο δεν απαιτεί πρόσθετη αντιδιαβρωτική προστασία. Για εκτεθειμένες χαλυβουργίες εξωτερικού χώρου, μπορεί να καθοριστεί η βαφή, ο γαλβανισμός εν θερμώ ή άλλο κατάλληλο σύστημα επίστρωσης σύμφωνα με το περιβάλλον σέρβις.

Όπου απαιτείται γαλβανισμός, η κοπή, η διάτρηση και άλλες εργασίες θα πρέπει κατά προτίμηση να ολοκληρωθούν πριν από τη διαδικασία γαλβανισμού. Αυτό μειώνει την ποσότητα του εκτεθειμένου χάλυβα που διαφορετικά θα απαιτούσε επισκευή μετά την επεξεργασία.

Κατασκευή και Επεξεργασία

Η Rongheng μπορεί να κανονίσει την επεξεργασία σύμφωνα με το σχέδιο του έργου, συμπεριλαμβανομένων:

• Κοπή σταθερού μήκους
• Γεώτρηση
• Λοξοτομή
• Ίσιωμα
• Αφαίρεση γρεζιών
• Άλλη συμφωνημένη επεξεργασία βάσει σχεδίου

Για μεγάλες παραγγελίες, οι πελάτες μπορούν να παρέχουν μια λίστα κοπής και σχέδια κατασκευής πριν από την παραγωγή. Αυτό επιτρέπει τον συντονισμό των μήκων της δοκού και των απαιτήσεων επεξεργασίας με τις διαστάσεις εγκατάστασης.

Επιθεώρηση Ποιότητας

Η επιθεώρηση επικεντρώνεται στην ποιότητα του υλικού, τον χαρακτηρισμό του τμήματος και τις τελικές διαστάσεις.

• Ποιότητα χάλυβα:Επιβεβαιώστε τα Q235B, Q355B ή τον καθορισμένο βαθμό.
• Τμήμα:Ελέγξτε τον αριθμό δοκού σε σχέση με την εντολή αγοράς και το σχέδιο.
• Διαστάσεις:Επαληθεύστε το ύψος της δοκού, το πλάτος της φλάντζας, το πάχος του ιστού και τις ισχύουσες ανοχές.
• Μήκος:Ελέγξτε τις απαιτήσεις τυπικού ή σταθερού μήκους.
• Ευθύτητα:Επιβεβαιώστε ότι η δοκός είναι κατάλληλη για κατασκευή και εγκατάσταση.
• Επιφάνεια:Ελέγξτε για σοβαρές ρωγμές, ελάσματα και άλλα σχετικά ελαττώματα.

Τα πιστοποιητικά υλικού και τα συμφωνημένα αρχεία επιθεώρησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου. Μπορεί επίσης να διευθετηθεί επιθεώρηση από τρίτους όταν ορίζεται στη σύμβαση.

Βάρος και καθίζηση

Οι παραγγελίες χάλυβα μπορούν να διευθετηθούν με πραγματικό ή θεωρητικό βάρος σύμφωνα με τη σύμβαση αγοράς.

Το πραγματικό βάρος βασίζεται στη μετρούμενη μάζα του παραδοθέντος υλικού. Το θεωρητικό βάρος υπολογίζεται από το δημοσιευμένο μοναδιαίο βάρος του επιλεγμένου τμήματος και το παρεχόμενο μήκος του.

Για παράδειγμα, μια δοκός με θεωρητικό μοναδιαίο βάρος 20 kg/m και μήκος 12 m έχει θεωρητικό βάρος 240 kg.

Για παραγγελίες χύδην, η μέθοδος διακανονισμού θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή και την αποστολή.

Εφαρμογές Έργων

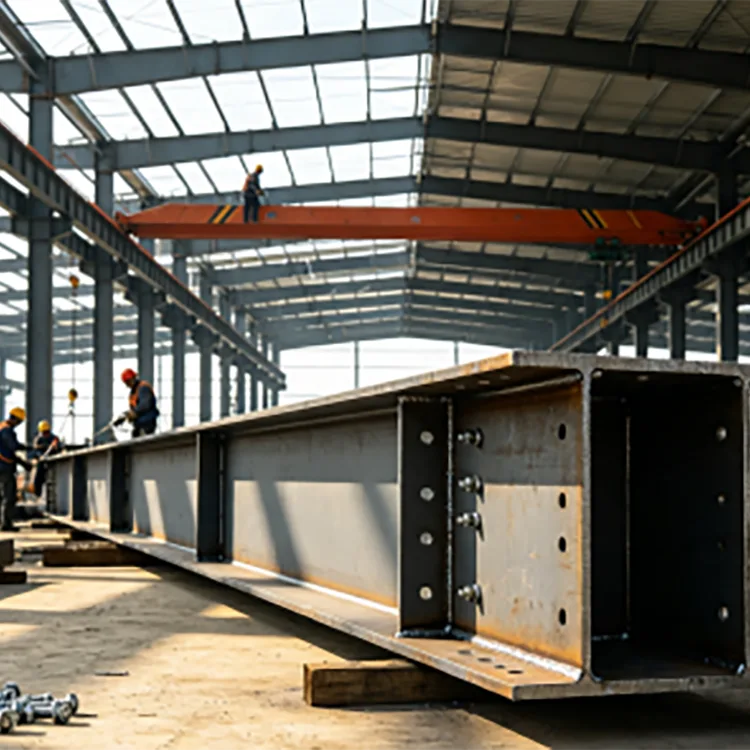

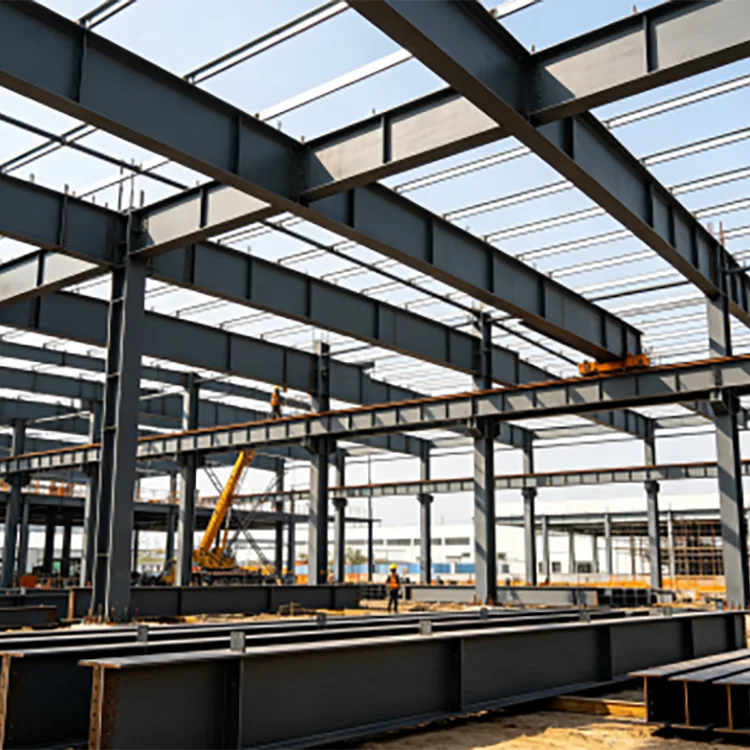

Κατασκευές στέγης και πλατφόρμας εργοστασίων

Ένα εργοστασιακό έργο στη Βόρεια Κίνα χρησιμοποίησε 16#–25# Q235B θερμής έλασης I-Beam για δοκούς, πλατφόρμες και δομές στήριξης που σχετίζονται με την οροφή. Το υλικό προμηθεύτηκε σε παρτίδες με έλεγχο τομής και διαστάσεων πριν από την κατασκευή.

Βάσεις Εξοπλισμού

Ένας κατασκευαστής μηχανημάτων χρησιμοποίησε δοκούς 14#–20# I για βάσεις εξοπλισμού και δομές στήριξης. Οι δοκοί κόπηκαν και κατασκευάστηκαν σύμφωνα με τις απαιτούμενες διαστάσεις στήριξης πριν από την επιφανειακή επεξεργασία.

Κατασκευές Βιομηχανικών Εγκαταστάσεων

Για ένα έργο υποδομής της Νοτιοανατολικής Ασίας, παρασχέθηκαν δοκοί Q355B I για πλαισίωση εγκαταστάσεων και δομές στήριξης σωλήνων. Η παραγγελία περιελάμβανε διαλογή, ενίσχυση δέσμης και τεκμηρίωση εξαγωγής για αποστολή εμπορευματοκιβωτίων.

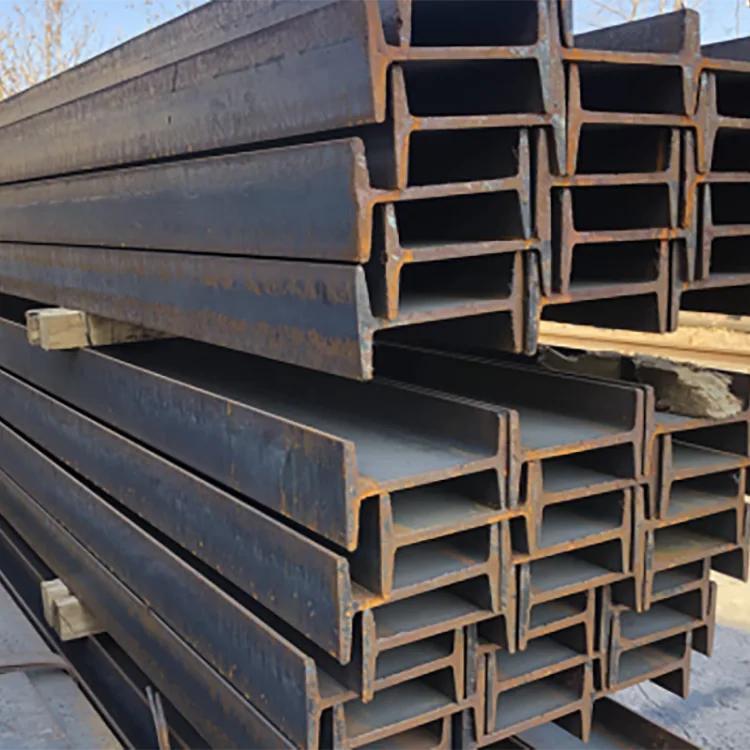

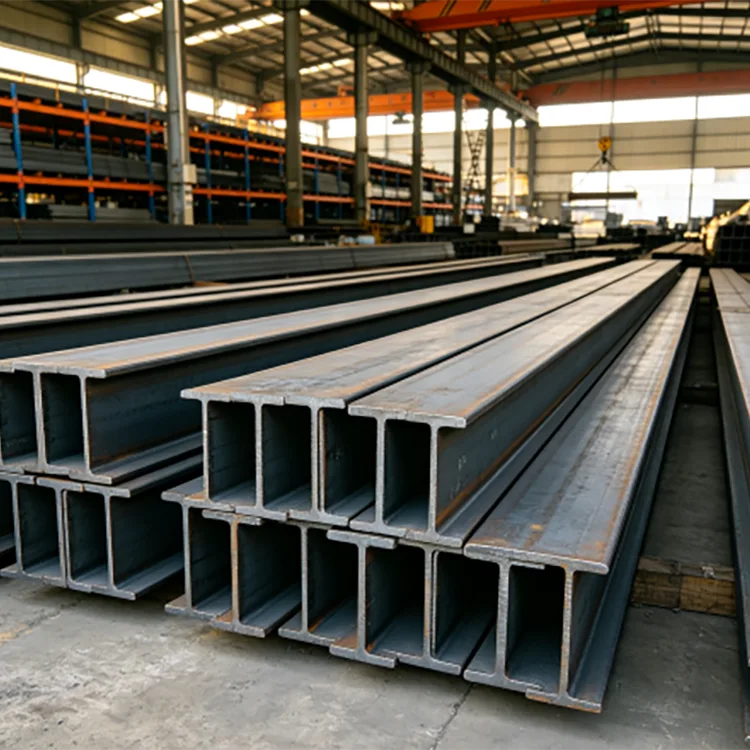

Προμήθεια από την Tianjin Daqiuzhuang

Η αλυσίδα εφοδιασμού της Rongheng εδρεύει στο Tianjin Daqiuzhuang, με πρόσβαση σε χάλυβα διατομής θερμής έλασης, αποθήκευση, επεξεργασία και εφοδιαστική εξαγωγής.

Τα κοινά τμήματα I Beam από 10# έως 63# μπορούν να τακτοποιηθούν ανάλογα με το απόθεμα και τη ζήτηση του έργου. Τα Q235B και Q355B είναι διαθέσιμα για διαφορετικές δομικές απαιτήσεις, ενώ η κοπή σταθερού μήκους και η συμφωνημένη επεξεργασία μπορούν να συντονιστούν πριν από την αποστολή.

Για παραγγελίες στο εξωτερικό, η διαλογή υλικών, η ομαδοποίηση, η φόρτωση εμπορευματοκιβωτίων και η τεκμηρίωση εξαγωγής μπορούν επίσης να συντονιστούν σύμφωνα με τις απαιτήσεις αποστολής.

Q1. Σε ποιες περιπτώσεις χρησιμοποιείται το I-Beam θερμής έλασης;

Χρησιμοποιείται συνήθως για δοκούς εργοστασίων, κατασκευές οροφής και πλατφόρμας, βάσεις εξοπλισμού, ράφια σωλήνων, κατασκευές αποθήκης και άλλες δομικές χαλυβουργίες.

Ε2. Είναι το I beam το ίδιο με το H beam;

Όχι. Η γεωμετρία της φλάντζας και οι ιδιότητες διατομής τους είναι διαφορετικές. Μια δοκός I δεν πρέπει να αντικατασταθεί με μια δοκό Η χωρίς έλεγχο των δομικών απαιτήσεων.

Ε3. Τι είναι καλύτερο, η δοκός ή η δέσμη H;

Κανένα από τα δύο δεν είναι παγκοσμίως καλύτερο. Το κατάλληλο τμήμα εξαρτάται από το άνοιγμα, τη φόρτιση, τις ιδιότητες τομής, τις συνθήκες στήριξης και τον δομικό σχεδιασμό.

Ε4. Ποιες ποιότητες χάλυβα είναι διαθέσιμες;

Οι Q235B και Q355B είναι οι κύριες ποιότητες που παρέχονται. Άλλοι βαθμοί μπορούν να συζητηθούν όταν απαιτείται από το έργο.

Q5. Τι μεγέθη είναι διαθέσιμα;

Το κοινό εύρος μεγέθους είναι 10#–63#, συμπεριλαμβανομένων των τμημάτων της σειράς a/b. Οι ακριβείς διαστάσεις και το θεωρητικό βάρος της μονάδας εξαρτώνται από την επιλεγμένη ονομασία τμήματος.

Ε6. Μπορεί η δοκός να κοπεί σε σταθερό μήκος;

Ναί. Τα τυπικά μήκη περιλαμβάνουν 6 m, 9 m και 12 m, και η κοπή σταθερού μήκους μπορεί να διευθετηθεί σύμφωνα με τις απαιτήσεις του έργου.

Ε7. Μπορείτε να τρυπήσετε δοκούς I πριν την παράδοση;

Ναί. Η διάτρηση, η κοπή, η λοξότμηση, το ίσιωμα και η αφαίρεση γρεζιών μπορούν να διευθετηθούν σύμφωνα με τα σχέδια και τις συμφωνημένες απαιτήσεις επεξεργασίας.

Ε8. Μπορώ το Beam να γαλβανιστεί;

Ναί. Η δοκός μπορεί να κατασκευαστεί πρώτα και στη συνέχεια να γαλβανιστεί εν θερμώ όταν απαιτείται πρόσθετη αντιδιαβρωτική προστασία για εξωτερικούς ή υγρούς χώρους.

Ε9. Μπορεί το Q235B να αντικαταστήσει το Q355B;

Όχι αυτόματα. Μια αλλαγή στην ποιότητα του χάλυβα θα πρέπει να ελέγχεται σε σχέση με το δομικό φορτίο, το μέγεθος του τμήματος και τις απαιτήσεις σχεδιασμού.

Q10. Πώς υπολογίζεται το βάρος I Beam;

Το θεωρητικό βάρος υπολογίζεται συνήθως από το δημοσιευμένο μοναδιαίο βάρος του επιλεγμένου τμήματος πολλαπλασιασμένο επί το μήκος του. Ο διακανονισμός πραγματικού βάρους μπορεί επίσης να χρησιμοποιηθεί όταν ορίζεται στη σύμβαση.

Ε11. Ποια έγγραφα μπορούν να παρασχεθούν;

Τα πιστοποιητικά υλικού και τα εγκεκριμένα αρχεία επιθεώρησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου. Μπορεί επίσης να κανονιστεί επιθεώρηση από τρίτους όταν απαιτείται.

Ε12. Μπορεί το Hot-Rolled I-Beam να παρέχεται για έργα στο εξωτερικό;

Ναί. Η προμήθεια χάλυβα τμήματος, η κοπή σταθερού μήκους, η συμφωνημένη επεξεργασία, η ομαδοποίηση, η τεκμηρίωση επιθεώρησης, η φόρτωση εμπορευματοκιβωτίων και η τεκμηρίωση εξαγωγής μπορούν να συντονιστούν για διεθνείς παραγγελίες.
