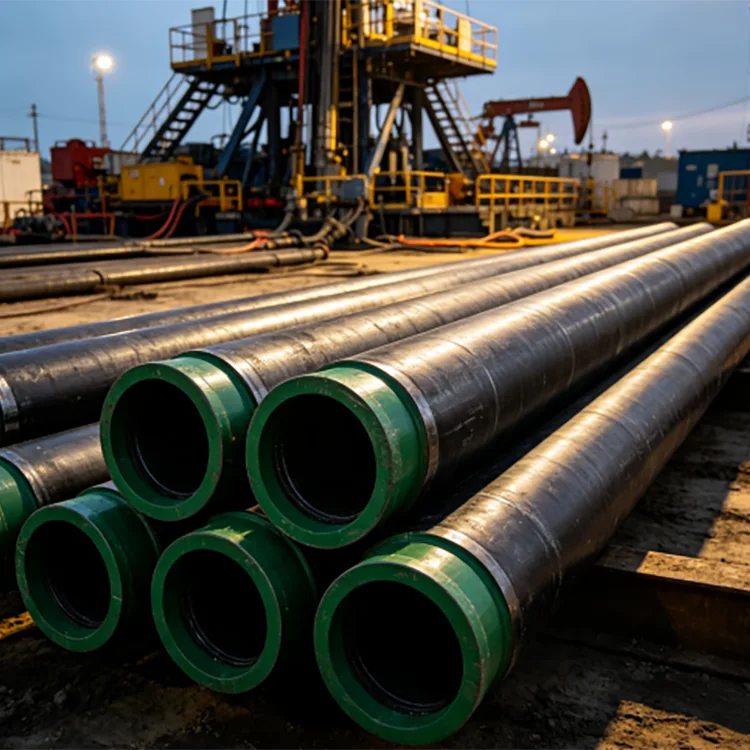

Σωλήνας περιβλήματος χωρίς ραφή πεδίου πετρελαίου

Ο σωλήνας περιβλήματος χωρίς ραφή πεδίου πετρελαίου εγκαθίσταται στο τρυπημένο φρεάτιο και στη συνέχεια τσιμεντώνεται στη θέση του. Σε αντίθεση με τη σωλήνωση, η οποία συνήθως τοποθετείται μέσα στο περίβλημα για να μεταφέρει τα παραγόμενα υγρά, το περίβλημα παραμένει μέρος της δομής του φρεατίου και πρέπει να αντέχει σε φορτία από την πίεση σχηματισμού, την τσιμεντοποίηση, τη διάτρηση και τις εργασίες παραγωγής.

Για παραγγελίες κοιτασμάτων πετρελαίου, η ποιότητα, η εξωτερική διάμετρος, το πάχος του τοιχώματος, η σύνδεση, το μήκος και οι απαιτήσεις επιθεώρησης θα πρέπει να καθορίζονται μαζί. Η απόδοση του περιβλήματος δεν μπορεί να κριθεί μόνο από την ποιότητα χάλυβα.

Πρότυπα και Προδιαγραφές

Το API 5CT είναι η κύρια διεθνής προδιαγραφή για το περίβλημα και τη σωλήνωση που χρησιμοποιείται σε πηγάδια πετρελαίου και φυσικού αερίου. Η τελευταία έκδοση API 5CT είναι η 11η έκδοση, με μια προσθήκη που δημοσιεύτηκε το 2025.

Για τα κινεζικά έργα, το GB/T 19830-2023 είναι το τρέχον εθνικό πρότυπο για χαλύβδινους σωλήνες που χρησιμοποιούνται ως περίβλημα ή σωλήνες για πηγάδια πετρελαίου και φυσικού αερίου. Τέθηκε σε ισχύ την 1η Μαρτίου 2024 και αντικατέστησε το GB/T 19830-2017.

Το πραγματικό μέγεθος του περιβλήματος και η βαθμολογία απόδοσης θα πρέπει να επιλέγονται από το πρόγραμμα φρέατος, τη σχεδίαση του περιβλήματος και τα ισχύοντα πρότυπα και όχι μόνο από το βάθος του φρέατος.

Επιλογή ποιότητας χάλυβα

Τα J55 και K55 χρησιμοποιούνται συνήθως για συμβατικές εφαρμογές περιβλήματος όπου οι συνθήκες φρεατίου δεν απαιτούν βαθμούς υψηλότερης αντοχής. Το K55 παρέχει υψηλότερο καθορισμένο επίπεδο αντοχής διαρροής από το J55 και μπορεί να επιλεγεί όταν το απαιτεί ο σχεδιασμός.

Το N80 χρησιμοποιείται όπου απαιτείται υψηλότερη αντοχή για συμβατικά φρεάτια γλυκισμάτων. Το N80 δεν θα πρέπει να αντιμετωπίζεται ως αυτομάτως κατάλληλο για ξένες συνθήκες εξυπηρέτησης.

Το L80 χρησιμοποιείται ευρέως όπου καθορίζονται απαιτήσεις ελεγχόμενης σκληρότητας και σέρβις. Οι ακριβείς απαιτήσεις βαθμού L80 και προσόντων θα πρέπει να επιβεβαιώνονται από τις προδιαγραφές αγοράς.

Το P110 παρέχει υψηλότερη αντοχή για απαιτητικά σχέδια περιβλημάτων, συμπεριλαμβανομένων βαθύτερων ή υψηλότερων φρεατίων όπου ο σχεδιασμός απαιτεί υψηλότερη ποιότητα αντοχής.

Το Q125 χρησιμοποιείται για εφαρμογές περιβλήματος υψηλής αντοχής. Δεν είναι απλώς ένα υποκατάστατο του P110 σε κάθε πηγάδι. Η κατάρρευση, η έκρηξη, το αξονικό φορτίο, η θερμοκρασία και η απόδοση σύνδεσης πρέπει ακόμα να ελεγχθούν.

Η επιλογή σωλήνα περιβλήματος χωρίς ραφή πεδίου πετρελαίου ξεκινά με το σχεδιασμό του φρεατίου

Μια πρακτική ακολουθία επιλογής περιβλήματος είναι:

Βάθος και φορτίο φρεατίου → πίεση σχηματισμού → συνθήκες διάβρωσης → μέγεθος περιβλήματος → πάχος τοιχώματος → ποιότητα χάλυβα → τύπος σύνδεσης → μήκος και απαιτήσεις επιθεώρησης.

Ένα βαθύτερο φρεάτιο δεν απαιτεί αυτόματα την υψηλότερη ποιότητα χάλυβα. Η σειρά του περιβλήματος πρέπει να ελεγχθεί για κατάρρευση, διάρρηξη και αξονικά φορτία υπό τις πραγματικές συνθήκες διάτρησης, τσιμεντοποίησης και παραγωγής.

Διάβρωση και Επιλογή Σέρβις

Για φρεάτια που περιέχουν H2S, η επιλογή υλικού απαιτεί ιδιαίτερη προσοχή στην αντίσταση σε ρωγμές στην τάση του σουλφιδίου και στον έλεγχο της σκληρότητας. Ένας τυπικός βαθμός υψηλής αντοχής δεν θα πρέπει να αναβαθμίζεται ή να αντικαθίσταται χωρίς να ελεγχθεί η καταλληλότητά του για το καθορισμένο περιβάλλον σέρβις.

Για CO2, χλωριούχα και άλλες διαβρωτικές συνθήκες, η επιλογή μπορεί να απαιτεί κράματα ανθεκτικά στη διάβρωση ή άλλα μέτρα επιπλέον των συμβατικών ποιοτήτων περιβλήματος. Η πραγματική θερμοκρασία, η πίεση, η σύνθεση του υγρού και η χημεία του νερού πρέπει να περιλαμβάνονται στις τεχνικές προδιαγραφές.

Συνδέσεις νημάτων

Η σύνδεση είναι μέρος του συστήματος σωλήνων χωρίς ραφή περιβλήματος Oilfield, όχι απλώς μια επιλογή τελικού φινιρίσματος.

Το STC συνδέεται συνήθως με εφαρμογές κοντού σπειρώματος και ζεύξης όπου οι συνθήκες και ο σχεδιασμός του φρεατίου επιτρέπουν μια συμβατική σύνδεση.

Το LTC παρέχει μεγαλύτερη εμπλοκή με σπείρωμα και χρησιμοποιείται σε ένα ευρύτερο φάσμα συμβατικών εφαρμογών περιβλήματος.

Το BTC χρησιμοποιεί προφίλ σπειρώματος στηρίγματος και χρησιμοποιείται ευρέως όπου απαιτείται μεγαλύτερη χωρητικότητα φορτίου σύνδεσης.

Για οριζόντια φρεάτια, φρεάτια αερίου υψηλής πίεσης, φρεάτια μεγάλης μετατόπισης και άλλες απαιτητικές εφαρμογές, μπορούν να καθοριστούν συνδέσεις υψηλής ποιότητας για βελτιωμένη στεγανοποίηση και μηχανική απόδοση. Οι συνδέσεις VAM, FOX και άλλες ιδιόκτητες συνδέσεις θα πρέπει να παρέχονται μόνο σύμφωνα με τον καθορισμένο σχεδιασμό σύνδεσης ή τις απαιτήσεις άδειας χρήσης του πελάτη.

Επιλογή μήκους

Το περίβλημα παρέχεται συνήθως σε μήκη εύρους API:

Οι ακριβείς απαιτήσεις εύρους και μήκους θα πρέπει να ακολουθούν τους ισχύοντες πίνακες API 5CT και τις προδιαγραφές αγοράς. Οι μακριές αρθρώσεις μπορεί να μειώσουν τον αριθμό των συνδέσεων σε μια σειρά περιβλήματος, αλλά πρέπει επίσης να ληφθούν υπόψη οι απαιτήσεις μεταφοράς και χειρισμού.

Τυπικές εφαρμογές κοιτασμάτων πετρελαίου

Επιφανειακό και ενδιάμεσο περίβλημα

Χρησιμοποιείται για τη στήριξη της άνω γεώτρησης, την απομόνωση σχηματισμών και την παροχή θεμελίωσης για τα επόμενα τμήματα γεώτρησης.

Περίβλημα παραγωγής

Εγκαθίσταται κατά το διάστημα παραγωγής και χρησιμοποιείται ως μέρος της τελικής δομής γεώτρησης.

Πηγάδια βαθιάς και υψηλής πίεσης

Μπορούν να επιλεγούν ποιότητες υψηλότερης αντοχής και κατάλληλα πάχη τοιχώματος όπου η κατάρρευση, η διάρρηξη και τα αξονικά φορτία είναι πιο απαιτητικά.

Horizontal και Shale Wells

Η επιλογή του περιβλήματος πρέπει να λαμβάνει υπόψη την κάμψη, τη ροπή, την οπισθέλκουσα, την απόδοση σύνδεσης και τα φορτία υδραυλικής θραύσης εκτός από τη συμβατική σχεδίαση του περιβλήματος.

Κατασκευή και επιθεώρηση

Το περίβλημα χωρίς ραφή παράγεται από μπιγιέτα χάλυβα μέσω διεργασιών θερμής έλασης ή διάτρησης, που ακολουθείται από φινίρισμα, επιθεώρηση διαστάσεων και κατεργασία νήματος σύμφωνα με το καθορισμένο πρότυπο.

Η επιθεώρηση μπορεί να περιλαμβάνει τη χημική σύνθεση, τις ιδιότητες εφελκυσμού, τη σκληρότητα, όπου ισχύει, τους ελέγχους διαστάσεων, την επιθεώρηση μετατόπισης, τις υδροστατικές δοκιμές και τη μη καταστροφική εξέταση, όπως απαιτείται από την ισχύουσα προδιαγραφή και την εντολή αγοράς.

Οι διαστάσεις και οι μετρητές νήματος είναι επίσης σημαντικά επειδή η απόδοση της σύνδεσης εξαρτάται από την ακριβή κατεργασία, τη μέτρηση και την εφαρμογή ζεύξης.

Προμήθεια και Επεξεργασία

Μπορούμε να παρέχουμε περίβλημα σύμφωνα με την απαιτούμενη ποιότητα χάλυβα, εξωτερική διάμετρο, πάχος τοιχώματος, τύπο νήματος και μήκος. Τα προϊόντα με σπείρωμα και σύζευξη μπορούν να παρασκευαστούν σύμφωνα με την καθορισμένη σύνδεση.

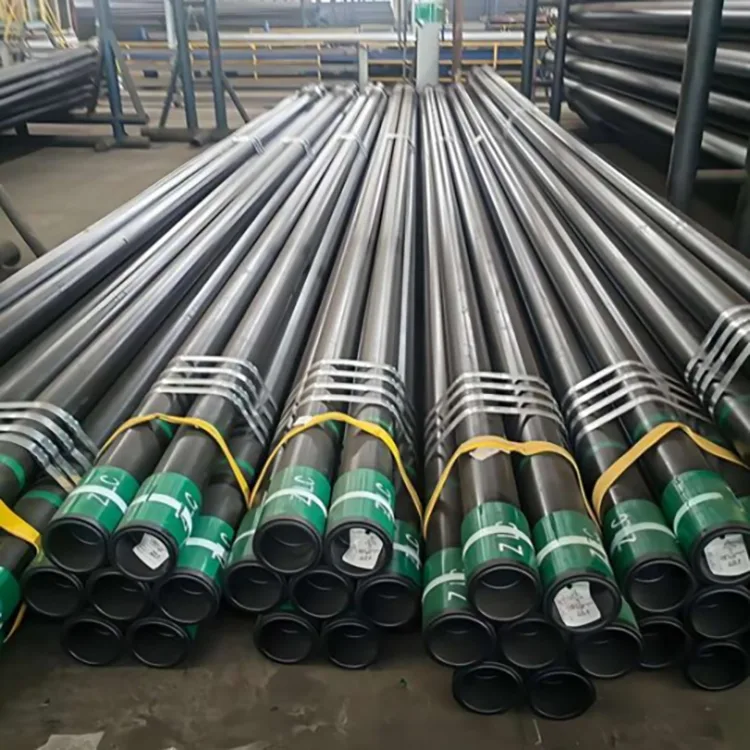

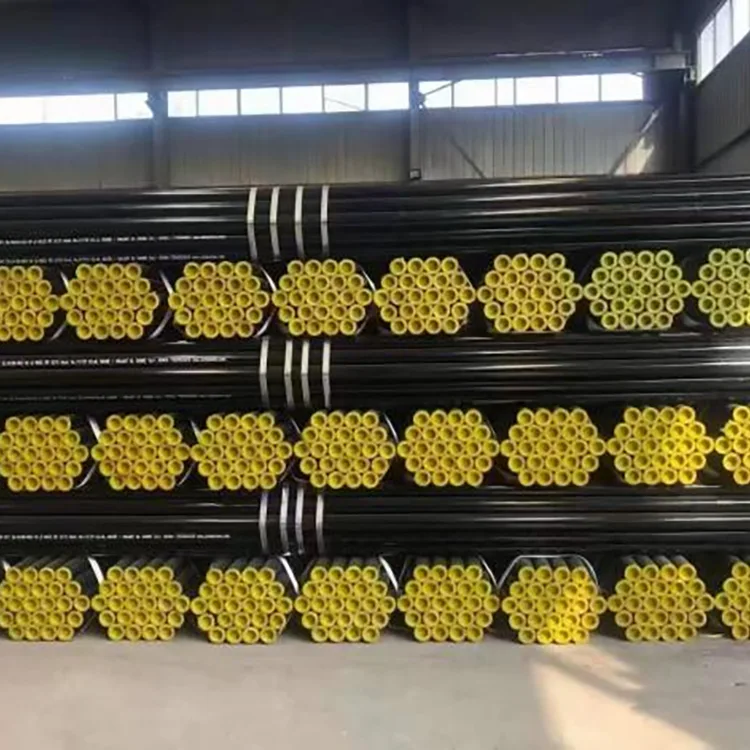

Για παραγγελίες εξαγωγής, το περίβλημα μπορεί να συσκευαστεί και να συσκευαστεί για μεταφορά εμπορευματοκιβωτίων ή μαζικής μεταφοράς, με προστατευτικά νημάτων και προστασία άκρων που χρησιμοποιούνται όπου απαιτείται.

Οι παραγγελίες έργου μπορούν επίσης να περιλαμβάνουν έγγραφα επιθεώρησης και ρυθμίσεις επιθεώρησης τρίτων, όπως SGS, BV ή TÜV, σύμφωνα με τις απαιτήσεις των πελατών.

FAQ

Ε1: Είναι όλο το περίβλημα των κοιτασμάτων πετρελαίου χωρίς ραφή;

Όχι. Το API 5CT περιλαμβάνει προϊόντα περιβλήματος χωρίς ραφή και ηλεκτρικά συγκολλημένα. Όταν το έργο απαιτεί συγκεκριμένα περίβλημα χωρίς ραφή, η προδιαγραφή αγοράς πρέπει να αναφέρει σαφώς τον τύπο κατασκευής.

Ε2: Ποιο πρότυπο πρέπει να χρησιμοποιήσω για τον σωλήνα χωρίς ραφή περιβλήματος Oilfield;

Το API 5CT χρησιμοποιείται ευρέως για διεθνή έργα πετρελαίου και φυσικού αερίου. Για έργα κινεζικών εθνικών προδιαγραφών, το GB/T 19830-2023 είναι το τρέχον πρότυπο που καλύπτει χαλύβδινους σωλήνες για περίβλημα ή σωλήνες.

Ε3: Πώς επιλέγω J55, N80, L80, P110 ή Q125;

Η επιλογή εξαρτάται από τα φορτία σχεδιασμού του περιβλήματος και το περιβάλλον σέρβις. Τα J55 και K55 είναι κοινά για συμβατικές εφαρμογές. Τα N80 και P110 παρέχουν υψηλότερη αντοχή. Το L80 καθορίζεται συνήθως όπου ισχύουν απαιτήσεις για ξινή υπηρεσία. Το Q125 χρησιμοποιείται για εφαρμογές υψηλότερης αντοχής. Η τελική επιλογή θα πρέπει να βασίζεται στον σχεδιασμό του φρέατος και στις ισχύουσες προδιαγραφές.

Ε4: Μπορεί το N80 ή το P110 να χρησιμοποιηθεί σε ξινί πηγάδια;

Μην επιλέγετε περίβλημα για σέρβις H₂S με βάση μόνο την αντοχή. Η καταλληλότητα της ξινής υπηρεσίας εξαρτάται από την ποιότητα, τη σκληρότητα, την κατάσταση του υλικού και τις περιβαλλοντικές απαιτήσεις. Το περίβλημα θα πρέπει να προσδιορίζεται σύμφωνα με τις ισχύουσες απαιτήσεις σέρβις.

Ε5: Ποια είναι η διαφορά μεταξύ του περιβλήματος, του σωλήνα και του σωλήνα τρυπανιού;

Το περίβλημα τοποθετείται και τσιμεντώνεται για να στηρίξει και να απομονώσει το φρεάτιο. Σωλήνωση τοποθετείται μέσα στο περίβλημα για να μεταφέρει τα παραγόμενα υγρά. Ο σωλήνας διάτρησης χρησιμοποιείται κατά τη διάτρηση και αφαιρείται μετά τη λειτουργία της γεώτρησης.

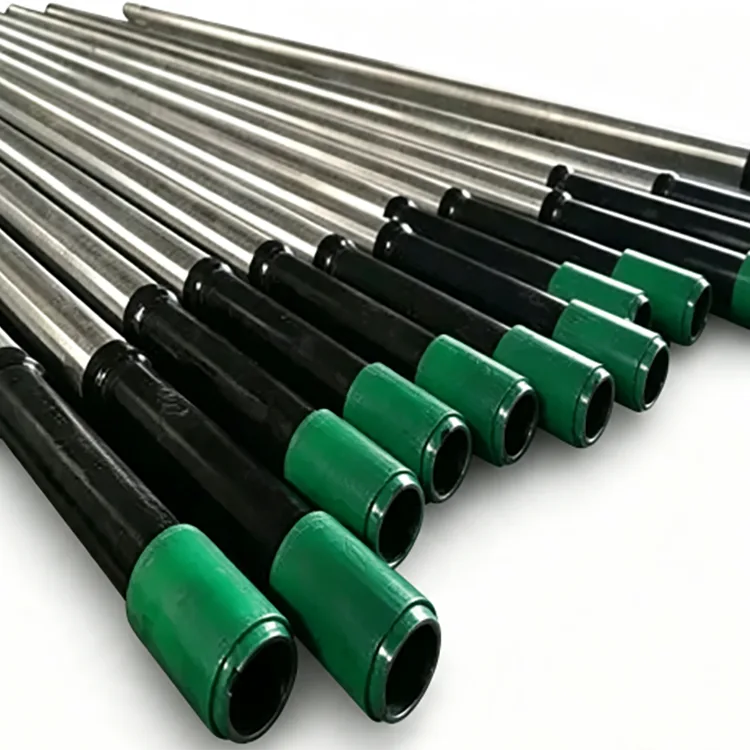

Ε6: Μπορείτε να προμηθεύσετε το περίβλημα με σπειρώματα και συνδέσμους;

Ναί. Το περίβλημα μπορεί να παρασχεθεί με συγκεκριμένους τύπους νημάτων API ή συνδέσεις premium που καθορίζονται για το έργο, μαζί με συνδέσμους, προστατευτικά νημάτων και την απαιτούμενη τεκμηρίωση επιθεώρησης.
