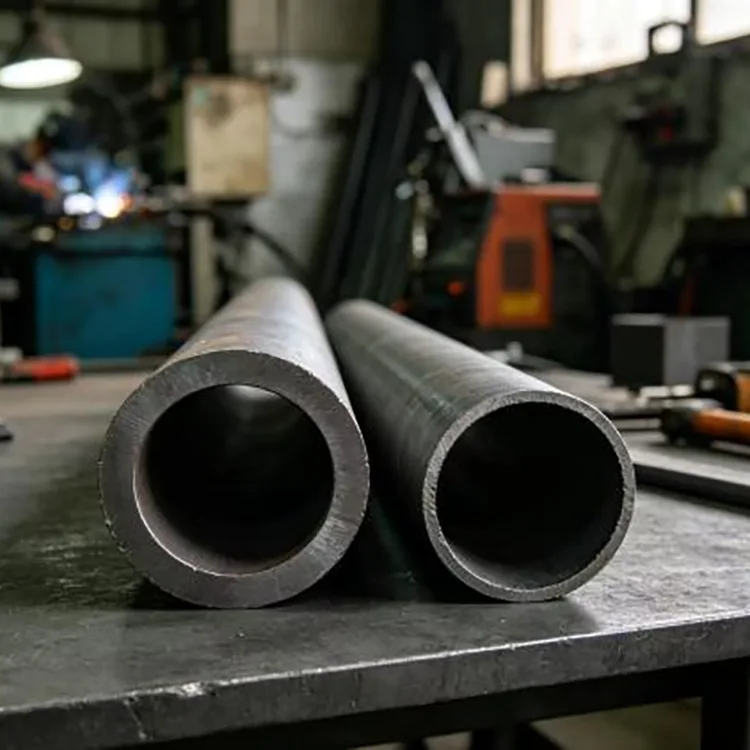

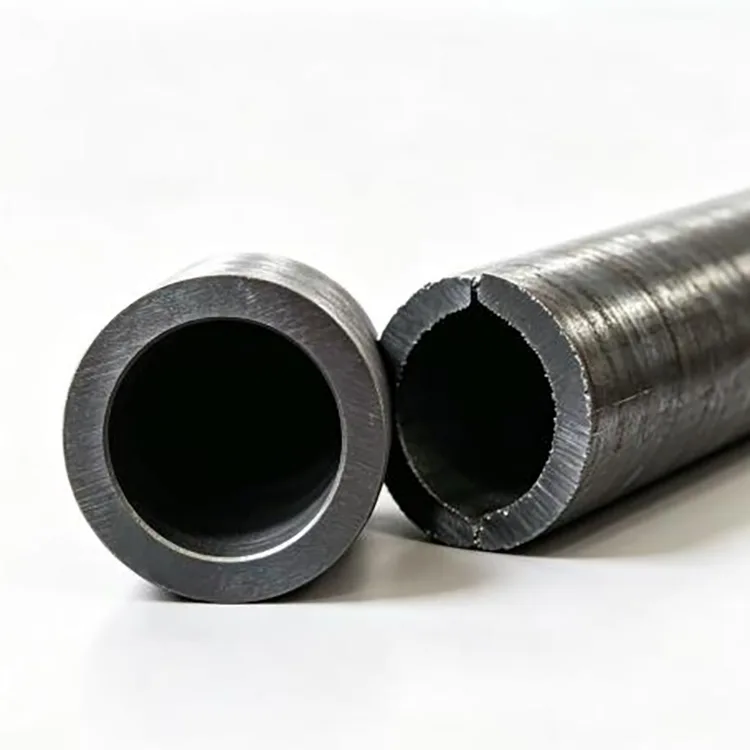

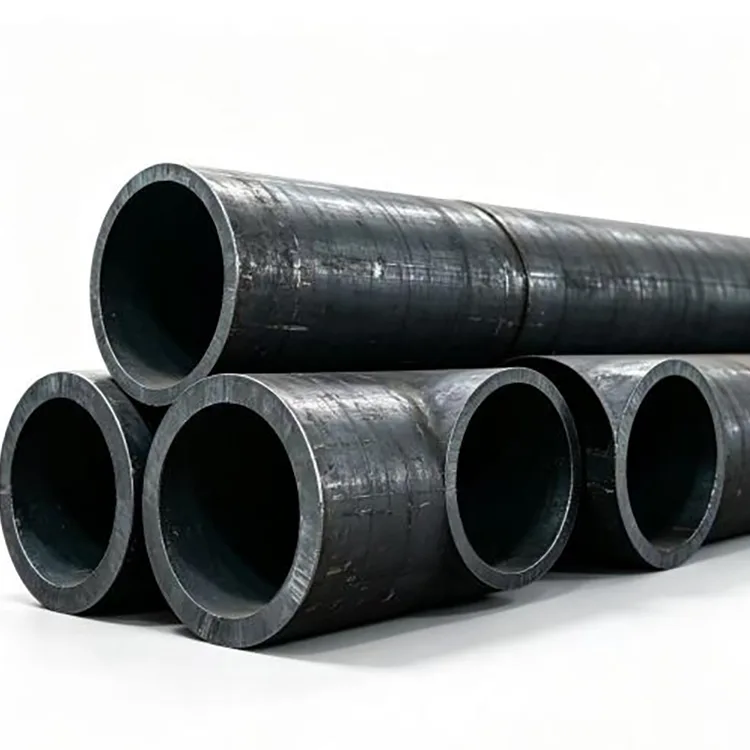

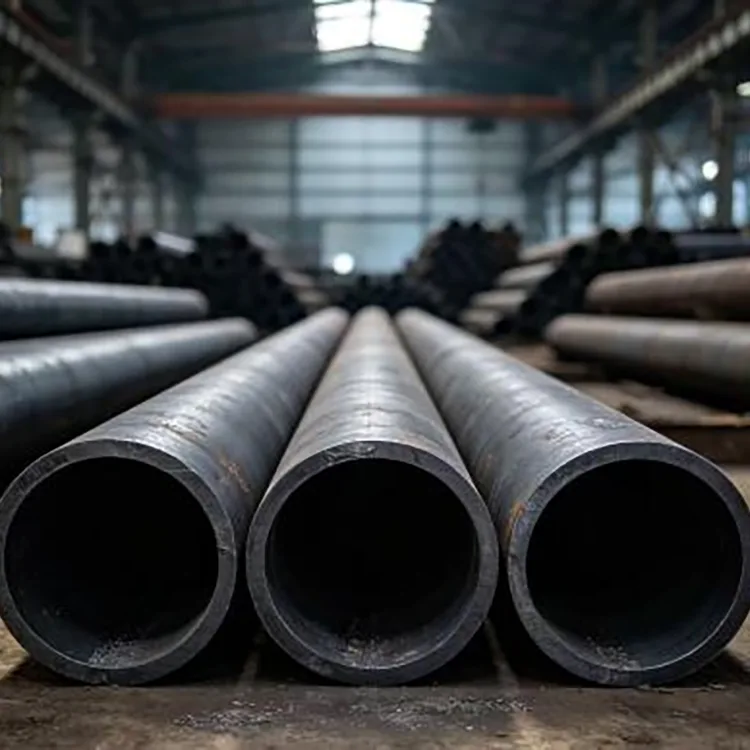

Δομικός σωλήνας από ανθρακούχο χάλυβα χωρίς ραφή

Ο δομικός σωλήνας από ανθρακούχο χάλυβα χωρίς συγκόλληση παράγεται με διάτρηση και κύλιση μιας χαλύβδινης ράβδου σε ένα τμήμα χωρίς ραφή, χωρίς διαμήκη ραφή συγκόλλησης. Οι σωλήνες θερμής έλασης χρησιμοποιούνται συνήθως για μεγαλύτερες διαμέτρους και βαρύτερους τοίχους, ενώ οι σωλήνες ψυχρής έλξης επιλέγονται όταν απαιτούνται στενότερες διαστάσεις ανοχές και λεία επιφάνεια για κατεργασία.

Αυτό το προϊόν προορίζεται για δομικές και μηχανικές εφαρμογές σύμφωνα με τις ισχύουσες προδιαγραφές. Για αγωγούς που μεταφέρουν νερό, πετρέλαιο, αέριο, ατμό ή άλλα υγρά υπό πίεση, θα πρέπει να καθοριστεί ένας σωλήνας παροχής υγρών όπως ο GB/T 8163 αντί να χρησιμοποιείται δομικός σωλήνας απλώς και μόνο επειδή οι διαστάσεις είναι παρόμοιες.

Προδιαγραφές

Οι προδιαγραφές ASTM, EN και JIS μπορούν επίσης να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

Επιλογές υλικού

Το 20# είναι μια κοινή επιλογή για γενικές δομικές και μηχανικές εφαρμογές όπου απαιτείται καλή μηχανική κατεργασία και συγκολλησιμότητα.

Το 45# έχει υψηλότερη αντοχή και σκληρότητα και χρησιμοποιείται κυρίως για άξονες, μανίκια, θάμνους και άλλα μηχανικά κατεργασμένα μηχανικά μέρη.

Το Q355B (16Mn) είναι κατάλληλο για εφαρμογές που απαιτούν υψηλότερη δομική αντοχή, όπως βαριά μηχανήματα, μηχανικές κατασκευές και εξαρτήματα στήριξης.

Τα 27SiMn και 40Cr επιλέγονται για μηχανικά μέρη που απαιτούν υψηλότερη αντοχή και ειδική απόδοση κατά την περαιτέρω επεξεργασία.

Το υλικό θα πρέπει να επιλέγεται σύμφωνα με το φορτίο, τη διαδικασία μηχανικής κατεργασίας, το περιβάλλον εργασίας και τις απαιτήσεις τελικών εξαρτημάτων αντί να επιλέγεται απλώς η ποιότητα της υψηλότερης αντοχής.

Hot Rolled εναντίον Cold Drawn

Ο σωλήνας χωρίς ραφή θερμής έλασης είναι γενικά η πρακτική επιλογή για μεγάλες διαμέτρους, βαρείς τοίχους και γενικές δομικές εργασίες. Είναι κατάλληλο όπου οι τυπικές ανοχές διαστάσεων είναι αποδεκτές και το κόστος υλικού αποτελεί σημαντικό παράγοντα.

Ο σωλήνας χωρίς ραφή με ψυχρή έλξη υποβάλλεται σε μια πρόσθετη διαδικασία ψυχρής έλξης για τη βελτίωση της ακρίβειας διαστάσεων και της κατάστασης της επιφάνειας. Είναι πιο κατάλληλο για σωλήνες μικρής διαμέτρου, εξαρτήματα ακριβείας, τόρνευση, διάτρηση και άλλες εργασίες μηχανικής κατεργασίας.

Για ένα δομικό πλαίσιο, δεν υπάρχει συνήθως κανένα όφελος στην πληρωμή για ακριβές υλικό ψυχρής έλξης όταν ο τυπικός σωλήνας θερμής έλασης πληροί ήδη τις απαιτήσεις σχεδιασμού.

Πού χρησιμοποιείται

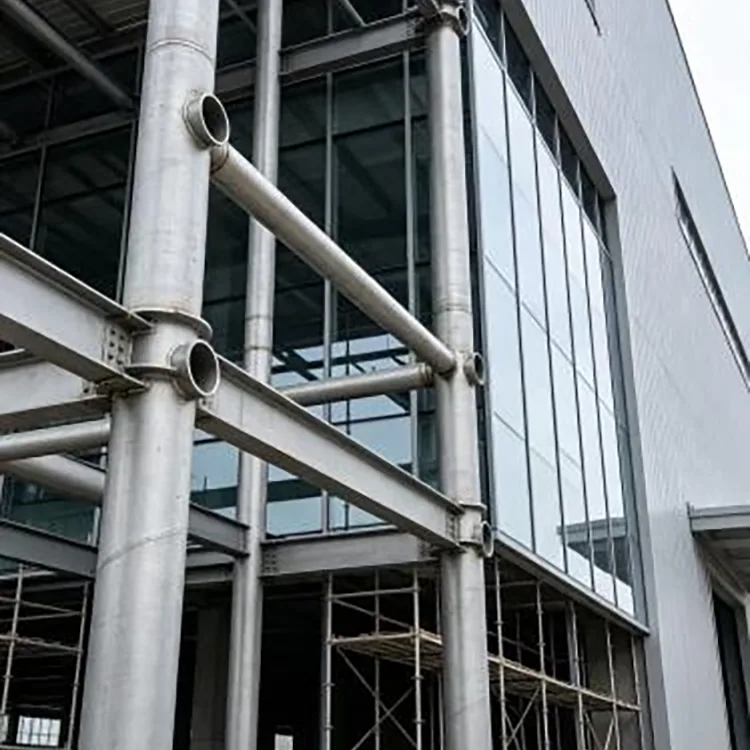

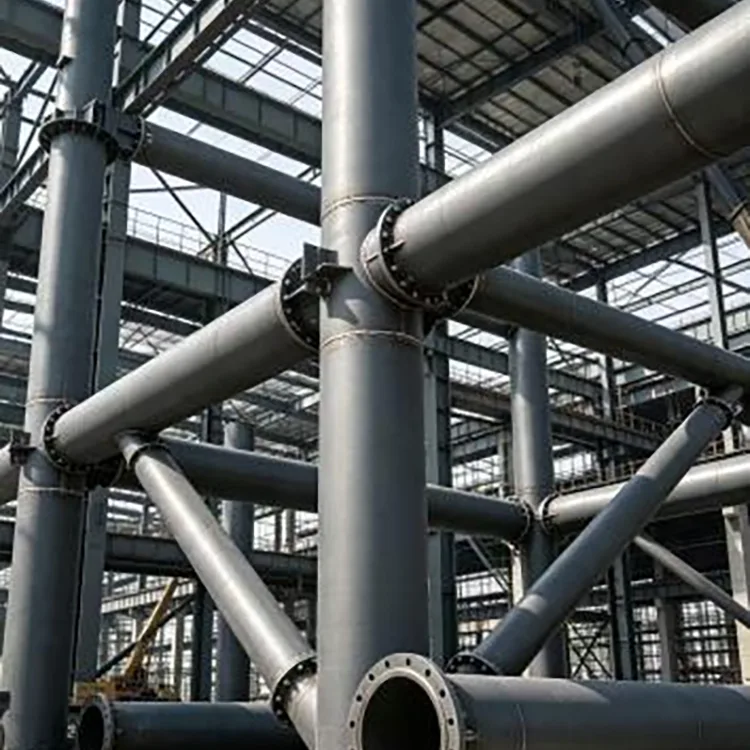

Μεταλλικές Κατασκευές

Βιομηχανικά κτίρια, υποστυλώματα στήριξης, δοκοί, στηρίγματα γεφυρών, θεμελιώδεις κατασκευές, πλατφόρμες εξοπλισμού και άλλες φέρουσες μεταλλικές κατασκευές.

Κατασκευή Μηχανημάτων

Σκελετοί μηχανών, τεμάχια υδραυλικών κυλίνδρων, χιτώνια άξονα, θάμνοι, εξαρτήματα εξοπλισμού εξόρυξης και εξαρτήματα μηχανημάτων μηχανικής.

Βαρύς Εξοπλισμός

Ανυψωτικός εξοπλισμός, γεωργικά μηχανήματα, κατασκευές βαρέων οχημάτων και κατασκευασμένα εξαρτήματα στήριξης.

Βιομηχανικά και Δημοτικά Έργα

Βάσεις εξοπλισμού, φωτοβολταϊκές κατασκευές, δημοτικές χαλυβουργίες, εξαρτήματα εξοπλισμού μεταφοράς, χιτώνια και άλλες κατασκευασμένες κατασκευές.

Οδηγός επιλογής

Για συνηθισμένες δομικές εργασίες, ο δομικός σωλήνας από ανθρακούχο χάλυβα 20# θερμής έλασης είναι συχνά επαρκής όταν πληρούνται το φορτίο σχεδιασμού και το ισχύον πρότυπο.

Για κατεργασμένα εξαρτήματα όπως μανίκια και εξαρτήματα ακριβείας, ο σωλήνας ψυχρής έλξης 20# ή 45# μπορεί να παρέχει καλύτερο έλεγχο διαστάσεων και ποιότητα επιφάνειας.

Όπου απαιτείται υψηλότερη δομική αντοχή, μπορεί να ληφθεί υπόψη το Q355B. Για μηχανικά εξαρτήματα υψηλότερης αντοχής, το 27SiMn ή το 40Cr μπορεί να είναι πιο κατάλληλο ανάλογα με το σχεδιασμό του εξαρτήματος και τις απαιτήσεις θερμικής επεξεργασίας.

Για εφαρμογές σε εξωτερικούς χώρους, ο σωλήνας βάσης μπορεί να παρέχεται με βαφή ή γαλβανισμό εν θερμώ για να παρέχει πρόσθετη αντιδιαβρωτική προστασία.

Σημαντική διάκριση εφαρμογής

Το GB/T 8162 είναι ένα πρότυπο δομικού σωλήνα. Δεν πρέπει να επιλέγεται απλώς ως υποκατάστατο χαμηλότερου κόστους για έναν σωλήνα που καθορίζεται για συντήρηση υπό πίεση ή υγρό.

Για τη μεταφορά νερού, λαδιού, φυσικού αερίου και άλλων υγρών, το ισχύον πρότυπο υπηρεσίας υγρών θα πρέπει να επιβεβαιώνεται από τις απαιτήσεις σχεδιασμού. Το GB/T 8163-2018 είναι το κινεζικό πρότυπο για σωλήνες από χάλυβα χωρίς ραφή για σέρβις υγρών.

Η ίδια αρχή ισχύει για εφαρμογές λέβητα, υψηλών θερμοκρασιών και άλλων ειδικών σέρβις: το πρότυπο σωλήνων πρέπει να ακολουθεί τις προδιαγραφές του εξοπλισμού και του έργου.

Επεξεργασία και Παράδοση

Μπορούμε να προμηθεύσουμε σωλήνες σε σταθερά μήκη ή να τους κόψουμε στις απαιτούμενες διαστάσεις πριν από την αποστολή. Η διαθέσιμη επεξεργασία περιλαμβάνει επένδυση άκρου, λοξοτομή, λοξότμηση, σπείρωμα, διάτρηση, βαφή, αφαίρεση σκουριάς και γαλβανισμό εν θερμώ.

Για παραγγελίες εξαγωγής, οι σωλήνες μπορούν να συσκευαστούν με χαλύβδινους ιμάντες και να προστατεύονται στα άκρα από κρούσεις και μόλυνση. Η συσκευασία μπορεί να προσαρμοστεί για τη φόρτωση εμπορευματοκιβωτίων, τη θαλάσσια μεταφορά και τις απαιτήσεις προορισμού.

Ποιοτικός έλεγχος

Η επιθεώρηση μπορεί να περιλαμβάνει χημική σύνθεση, μηχανικές ιδιότητες, ελέγχους διαστάσεων, επιθεώρηση επιφάνειας και άλλες δοκιμές που απαιτούνται από το επιλεγμένο πρότυπο ή την προδιαγραφή αγοράς.

Για παραγγελίες έργων, έγγραφα επιθεώρησης και επιθεώρηση τρίτων όπως SGS, BV ή TÜV μπορούν να κανονιστούν όταν απαιτείται.

Πληροφορίες Προμήθειας

Για μια προσφορά, δώστε το απαιτούμενο πρότυπο, ποιότητα υλικού, εξωτερική διάμετρο, πάχος τοιχώματος, μήκος, ποσότητα και απαιτήσεις επεξεργασίας.

Για προσαρμοσμένες παραγγελίες, τα σχέδια ή οι ανοχές διαστάσεων είναι χρήσιμα όταν ο σωλήνας θα υποστεί μηχανική επεξεργασία σε ένα τελικό εξάρτημα. Μπορούν επίσης να συζητηθούν παραγγελίες μικτού μεγέθους, δοκιμαστικές ποσότητες και μεγαλύτερες παραγγελίες μηχανικής.

FAQ

Ε1: Σε τι χρησιμοποιείται ο δομικός σωλήνας από ανθρακούχο χάλυβα χωρίς ραφές GB/T 8162;

Το GB/T 8162 καλύπτει χαλύβδινους σωλήνες χωρίς ραφή για δομικούς σκοπούς. Τυπικές εφαρμογές περιλαμβάνουν χαλύβδινες κατασκευές, πλαίσια εξοπλισμού, εξαρτήματα μηχανημάτων και άλλες γενικές χρήσεις μηχανικής όπου ο σχεδιασμός δεν απαιτεί ειδική προδιαγραφή για την υπηρεσία υγρών ή τον σωλήνα λέβητα.

Ε2: Πρέπει να επιλέξω σωλήνα χωρίς ραφή θερμής έλασης ή ψυχρής έλασης;

Επιλέξτε θερμή έλαση για μεγαλύτερες διαμέτρους, βαρύτερους τοίχους και γενικές δομικές εφαρμογές όπου οι τυπικές ανοχές είναι αποδεκτές. Επιλέξτε ψυχρή σχεδίαση όταν απαιτούνται πιο σφιχτές διαστάσεις, λείες επιφάνειες ή καλύτερη απόδοση κατεργασίας.

Ε3: Πώς μπορώ να επιλέξω μεταξύ 20#, 45# και Q355B;

Το 20# χρησιμοποιείται συνήθως για γενικές δομικές και μηχανικές εργασίες. Το 45# είναι πιο κατάλληλο για μηχανικά εξαρτήματα υψηλότερης αντοχής όπως άξονες και χιτώνια. Το Q355B θεωρείται γενικά όταν απαιτείται υψηλότερη δομική αντοχή. Η τελική επιλογή θα πρέπει να ακολουθεί τον σχεδιασμό του εξαρτήματος και τις ισχύουσες προδιαγραφές υλικού.

Ε4: Μπορεί ο δομικός σωλήνας χωρίς ραφή να χρησιμοποιηθεί για αγωγούς νερού ή αερίου;

Όχι απλά επειδή το μέγεθος είναι κατάλληλο. Η εφαρμογή πρέπει να πληροί το ισχύον πρότυπο υπηρεσίας υγρών και τις απαιτήσεις σχεδιασμού. Για εφαρμογές υγρών υπηρεσιών, το GB/T 8163 θα πρέπει να λαμβάνεται υπόψη όπου καθορίζεται.

Q5: Μπορείτε να παρέχετε κοπή και γαλβανισμό πριν από την αποστολή;

Ναί. Η κοπή σταθερού μήκους, η λοξότμηση, η λοξοτομή, το σπείρωμα, η διάτρηση, η βαφή και ο γαλβανισμός εν θερμώ μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις της παραγγελίας.
