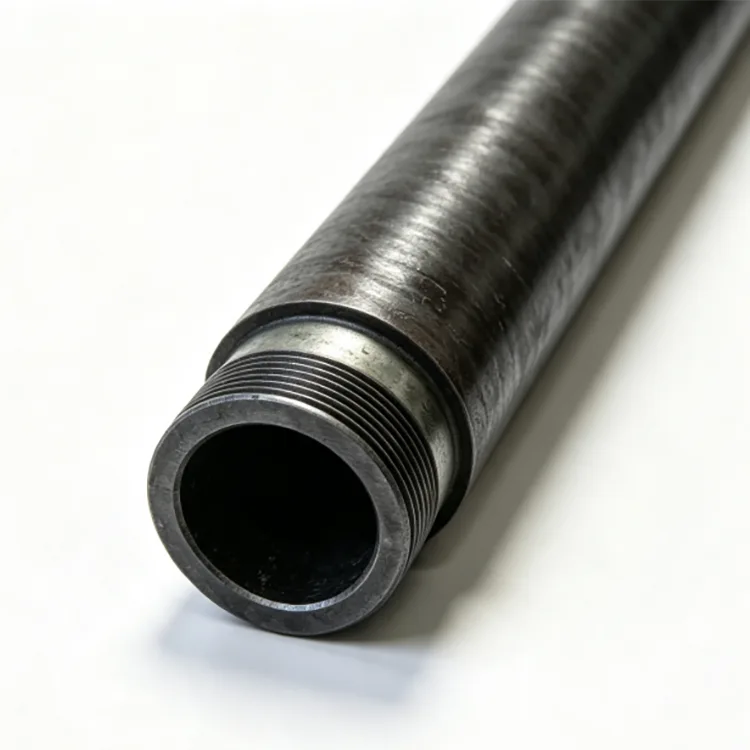

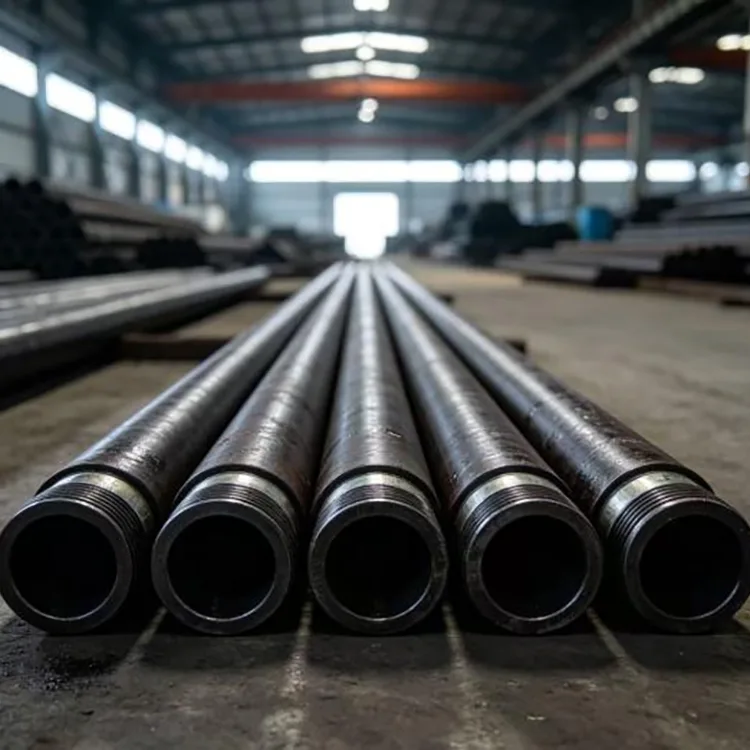

Σωλήνες λαδιού χωρίς ραφή για πετρελαιοπηγές

Το Seamless Oil Tubing for Oilfield είναι ο σωλήνας μέσω του οποίου τα παραγόμενα υγρά ταξιδεύουν στην επιφάνεια ή τα υγρά που εγχέονται εισέρχονται στον σχηματισμό. Επομένως, η επιλογή του σχετίζεται στενά με την εσωτερική πίεση, τη σύνθεση του υγρού, τη θερμοκρασία, το βάθος του φρεατίου, τις επαναλαμβανόμενες λειτουργίες εργασίας και την απόδοση σύνδεσης.

Σε αντίθεση με το περίβλημα, η σωλήνωση συνήθως δεν κολλάται μόνιμα στο φρεάτιο. Σχηματίζει ένα αφαιρούμενο κορδόνι μέσα στο περίβλημα και μπορεί να τραβηχτεί έξω κατά τη διάρκεια εργασιών συντήρησης, διέγερσης ή εργασίας.

Πρότυπα και κύριες προδιαγραφές

Το API Spec 5CT καλύπτει το περίβλημα και τους σωλήνες, συμπεριλαμβανομένων των μεγεθών σωλήνων, του πάχους των τοιχωμάτων, των ποιοτήτων χάλυβα και των τελικών φινιρισμάτων. Η τρέχουσα API 5CT 11η Έκδοση έχει επόμενες προσθήκες και σφάλματα, συμπεριλαμβανομένης της Errata 3 του Ιουνίου 2026.

Για τα κινεζικά έργα, το GB/T 19830-2023 είναι το τρέχον πρότυπο για χαλύβδινους σωλήνες που χρησιμοποιούνται ως περίβλημα ή σωλήνες σε πηγάδια πετρελαίου και αερίου.

Το API 5CT απαριθμεί επί του παρόντος ποιότητες όπως H40, J55, K55, N80, L80, C90, T95, P110 και Q125, μαζί με συνδέσεις σωλήνων όπως σωλήνωση χωρίς ανατροπή (NU), εξωτερική σωλήνωση ανατροπής (EU) και ενσωματωμένη σωλήνωση σύνδεσης (IJ).

Επιλογή Βαθμού

Το H40 μπορεί να χρησιμοποιηθεί για ορισμένες εφαρμογές χαμηλού φορτίου, ρηχών φρεατίων όπου η χαμηλότερη αντοχή του είναι επαρκής.

Τα J55 και K55 καθορίζονται συνήθως για συμβατικά φρεάτια. Συχνά επιλέγονται όπου το φρεάτιο δεν απαιτεί βαθμό υψηλότερης αντοχής.

Το N80 παρέχει υψηλότερο επίπεδο αντοχής για πιο απαιτητικές συμβατικές υπηρεσίες, αλλά ένας υψηλότερος βαθμός δεν το καθιστά αυτόματα κατάλληλο για όξινα περιβάλλοντα.

Το L80 επιλέγεται συνήθως όπου καθορίζονται οι ελεγχόμενες ιδιότητες υλικού και οι απαιτήσεις σέρβις ξινής. Ο ακριβής τύπος L80 πρέπει να αναφέρεται στην παραγγελία.

Το P110 χρησιμοποιείται όπου απαιτείται υψηλότερη αντοχή, συμπεριλαμβανομένων των βαθιών φρεατίων και των απαιτητικών συνθηκών παραγωγής ή διέγερσης.

Τα C90 και T95 μπορούν να επιλεγούν για εφαρμογές υψηλότερης αντοχής, όπου η σχεδίαση του φρεατίου απαιτεί επίσης τη σχετική απόδοση σέρβις.

Η ποιότητα χάλυβα θα πρέπει να επιλέγεται από τον πραγματικό σχεδιασμό του φρεατίου αντί να χρησιμοποιείται μόνο το βάθος ως καθοριστικός παράγοντας.

Επιλογή σωλήνων λαδιού κατά κατάσταση καλής κατάστασης

Για ένα συμβατικό ρηχό ή μεσαίου βάθους φρεάτιο γλυκού, το J55 ή το K55 μπορεί να παρέχει μια πρακτική ισορροπία μεταξύ αντοχής και κόστους.

Όταν το βάθος του φρεατίου, το αξονικό φορτίο, η πίεση ή τα φορτία διέγερσης αυξάνονται, το N80 ή το P110 μπορεί να ληφθεί υπόψη σύμφωνα με το σχεδιασμό του περιβλήματος και της σωλήνωσης.

Για φρεάτια που περιέχουν H2S, η σωλήνωση πρέπει να επιλέγεται ειδικά για συνθήκες ξινής λειτουργίας. Ο βαθμός, η σκληρότητα, η θερμική επεξεργασία και οι περιβαλλοντικές απαιτήσεις έχουν σημασία. Το API 5CT περιέχει συγκεκριμένες απαιτήσεις για διάφορους βαθμούς που χρησιμοποιούνται σε απαιτητικές υπηρεσίες. Ως εκ τούτου, η απλή επιλογή ενός βαθμού υψηλής αντοχής δεν είναι επαρκής προσόντα για ξινή υπηρεσία.

Για περιβάλλοντα πλούσια σε CO2 και χλώριο, μπορεί να ληφθούν υπόψη οι ανθεκτικοί στη διάβρωση σωλήνες όπως το L80 13Cr όπου απαιτείται από τις συνθήκες καλά υγρού. Η API διατηρεί επίσης ξεχωριστή προδιαγραφή για προϊόντα χωρίς ραφές από κράμα ανθεκτικά στη διάβρωση που χρησιμοποιούνται ως περίβλημα και σωλήνες.

Σύνδεση νήματος

Η σύνδεση σωλήνων επηρεάζει τη μεταφορά φορτίου, τη στεγανοποίηση και την ικανότητα αντοχής σε επαναλαμβανόμενες λειτουργίες τρεξίματος και έλξης.

Οι μη ανατρεπτικές σωλήνες NU έχουν άκρο σωλήνα που δεν ανατρέπεται και χρησιμοποιείται συνήθως για συμβατικά φρεάτια όπου η απόδοση σύνδεσής του είναι επαρκής.

Ο εξωτερικός σωλήνας ανατροπής ΕΕ αυξάνει το τμήμα σύνδεσης και επιλέγεται συνήθως όταν απαιτείται μεγαλύτερη ικανότητα εφελκυσμού.

Οι συνδέσεις premium χρησιμοποιούνται όταν το φρεάτιο απαιτεί βελτιωμένη στεγανοποίηση αερίου, μεγαλύτερη αντοχή σε επαναλαμβανόμενη φόρτιση ή πιο απαιτητική απόδοση πίεσης και θερμοκρασίας. Η ακριβής σύνδεση θα πρέπει να καθορίζεται από το έργο αντί να χρησιμοποιείται ένα ιδιόκτητο όνομα σύνδεσης ως γενική περιγραφή προϊόντος.

Διαδικασία Παραγωγής

Μια τυπική διαδρομή παραγωγής σωλήνων λαδιού χωρίς ραφή για πετρελαιοπηγές περιλαμβάνει προετοιμασία, θέρμανση, διάτρηση, θερμή έλαση, διαστασιολόγηση, ψύξη, ίσιωμα, κοπή, θερμική επεξεργασία όπου απαιτείται, κατεργασία νήματος και τελική επιθεώρηση.

Η επεξεργασία του νήματος είναι ιδιαίτερα σημαντική επειδή η σωλήνωση φτιάχνεται και σπάει επανειλημμένα κατά τη διάρκεια του σέρβις. Επομένως, οι διαστάσεις του σπειρώματος, η εφαρμογή ζεύξης, η τελική κατάσταση και η μέτρηση πρέπει να πληρούν το καθορισμένο πρότυπο.

Επιθεώρηση και Ποιοτικός Έλεγχος

Οι απαιτήσεις επιθεώρησης εξαρτώνται από την κατηγορία, τις προδιαγραφές του προϊόντος και την παραγγελία αγοράς. Μπορούν να περιλαμβάνουν χημική σύνθεση, ιδιότητες εφελκυσμού, σκληρότητα, επιθεώρηση διαστάσεων, δοκιμή μετατόπισης, υδροστατική δοκιμή και μη καταστροφική εξέταση.

Για σωληνώσεις με σπείρωμα, η επιθεώρηση σπειρώματος και ο έλεγχος του μετρητή είναι επίσης σημαντικές. Τα αρχεία επιθεώρησης και η επιθεώρηση τρίτων μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου.

Σωλήνωση έναντι περιβλήματος

Ο σωλήνας και το περίβλημα χρησιμοποιούνται και τα δύο στο ίδιο φρεάτιο αλλά εκτελούν διαφορετικές εργασίες.

Το περίβλημα παρέχει στήριξη του φρεατίου και απομόνωση σχηματισμού και συνήθως είναι τσιμεντοειδές στη θέση του. Η σωλήνωση εγκαθίσταται μέσα στο περίβλημα και παρέχει τη διαδρομή ροής για τα παραγόμενα ή εγχυόμενα υγρά. Η σωλήνωση μπορεί να ανακτηθεί κατά τη διάρκεια εργασιών εργασίας.

Επειδή οι εξωτερικές τους διάμετροι, τα φορτία, οι συνδέσεις και οι λειτουργίες σχεδιασμού είναι διαφορετικές, το περίβλημα και η σωλήνωση δεν είναι εναλλάξιμα.

Τυπικές Εφαρμογές

Πηγάδια Παραγωγής Πετρελαίου

Χρησιμοποιείται για τη μεταφορά αργού πετρελαίου και σχετικού αερίου από τη ζώνη παραγωγής προς την επιφάνεια.

Πηγάδια αερίου

Επιλέγεται με προσοχή στην πίεση, τη θερμοκρασία, τη σύνθεση αερίου και τις απαιτήσεις στεγανοποίησης σύνδεσης.

Πηγάδια έγχυσης νερού

Χρησιμοποιείται για χορδές έγχυσης όπου το υλικό σωλήνωσης και η σύνδεση πρέπει να ταιριάζουν με την ποιότητα του εγχυόμενου νερού και τις συνθήκες λειτουργίας.

Λειτουργίες διέγερσης και εργασίας

Η επιλογή σωλήνων πρέπει να λαμβάνει υπόψη το επαναλαμβανόμενο τρέξιμο, το τράβηγμα, τον κύκλο πίεσης και τα φορτία διέγερσης.

Οριζόντια και βαθιά πηγάδια

Απαιτείται περισσότερη προσοχή για συνθήκες αξονικού φορτίου, λυγισμού, οπισθέλκουσας, απόδοσης σύνδεσης και πίεσης.

Μήκος και παράδοση

Τα μήκη εύρους API μπορούν να επιλεγούν σύμφωνα με το πρόγραμμα περιβλήματος και σωλήνωσης. Το R2 χρησιμοποιείται ευρέως για τυπικές παραγγελίες σωλήνων, ενώ μπορεί να ληφθούν υπόψη μακρύτεροι σύνδεσμοι R3 όπου το επιτρέπουν ο σχεδιασμός του φρεατίου και οι συνθήκες χειρισμού.

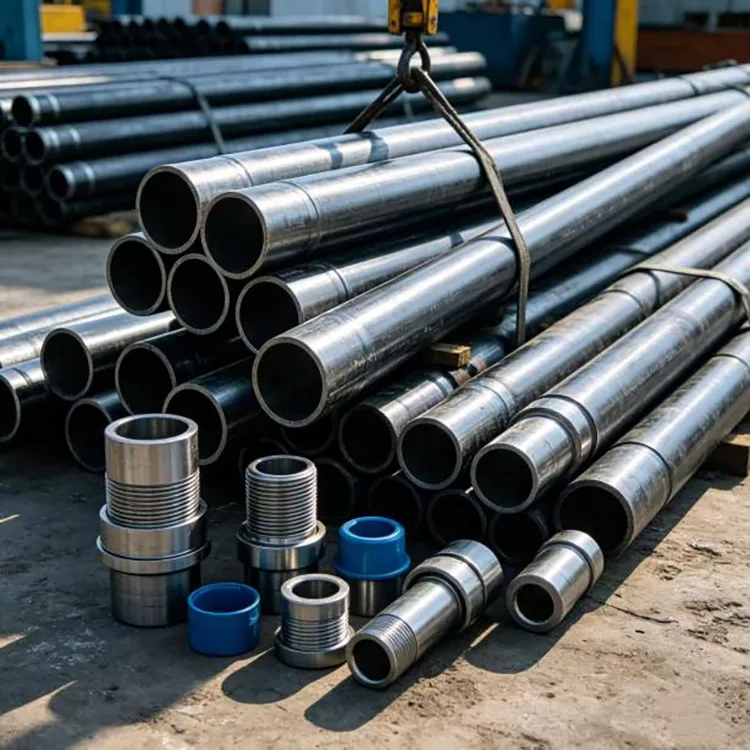

Η σωλήνωση μπορεί να παραδοθεί με απλό άκρο ή με σπείρωμα και να συζευχθεί σύμφωνα με την καθορισμένη σύνδεση. Διατίθενται προστατευτικά νημάτων και κατάλληλη δέσμη για μεταφορά και αποθήκευση.

Πληροφορίες Προμήθειας

Για προσφορά, δώστε το πρότυπο σωλήνων, την ποιότητα, την ονομαστική εξωτερική διάμετρο, το πάχος ή το βάρος τοιχώματος, τον τύπο σύνδεσης, το εύρος μήκους, την ποσότητα και τις συνθήκες συντήρησης.

Για ξινί ή διαβρωτικά φρεάτια, παρέχετε επίσης πληροφορίες H2S, CO2, χλωριούχου, θερμοκρασίας και πίεσης όπου είναι διαθέσιμες. Αυτό επιτρέπει τον έλεγχο του υλικού και της σύνδεσης σε σχέση με το πραγματικό περιβάλλον λειτουργίας αντί να επιλέγεται μόνο σε βάθος.

FAQ

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του Seamless Oil Tubing for Oilfield και του περιβλήματος;

Το περίβλημα είναι ο σωλήνας στήριξης και σχηματισμού-απομόνωσης του εξωτερικού φρεατίου, συνήθως τσιμεντωμένος στη θέση του. Ο σωλήνας εγκαθίσταται μέσα στο περίβλημα και μεταφέρει παραγόμενα ή εγχυόμενα υγρά. Ο σωλήνας μπορεί να τραβηχτεί προς τα έξω κατά τη διάρκεια εργασιών εργασίας.

Ε2: Είναι η σωλήνωση χωρίς ραφή ο μόνος τύπος που επιτρέπεται για πετρελαιοπηγές;

Όχι. Το API 5CT καλύπτει προϊόντα περιβλήματος ή σωλήνων χωρίς ραφή και ηλεκτρικά συγκολλημένα. Όταν απαιτείται σωλήνωση χωρίς ραφή, η προδιαγραφή αγοράς πρέπει να αναφέρει σαφώς τον τύπο κατασκευής.

Ε3: Πώς μπορώ να επιλέξω μεταξύ σωλήνων NU και EU;

Η σωλήνωση NU έχει σύνδεση χωρίς ανατροπή και χρησιμοποιείται συνήθως για συμβατικές εφαρμογές όπου η χωρητικότητα σύνδεσης είναι επαρκής. Οι σωλήνες ΕΕ έχουν εξωτερικά αναστατωμένο άκρο και παρέχουν μεγαλύτερο τμήμα σύνδεσης για εφαρμογές που απαιτούν μεγαλύτερη ικανότητα εφελκυσμού. Το API 5CT αναγνωρίζει συνδέσεις σωλήνων NU και EU.

Ε4: Μπορεί η σωλήνωση P110 να χρησιμοποιηθεί σε ξινό πηγάδι;

Μην προσδιορίζετε την καταλληλότητα της ξινής υπηρεσίας μόνο από τη δύναμη. Η υπηρεσία H₂S απαιτεί έλεγχο της καθορισμένης ποιότητας, θερμικής επεξεργασίας, σκληρότητας και περιβαλλοντικών συνθηκών. Οι σωλήνες θα πρέπει να παραγγελθούν σύμφωνα με τις ισχύουσες απαιτήσεις σέρβις.

Ε5: Ποιες πληροφορίες απαιτούνται για να επιλέξετε Σωλήνες λαδιού χωρίς ραφή για πετρελαιοπηγές;

Οι βασικές πληροφορίες περιλαμβάνουν το μέγεθος του σωλήνα, το πάχος ή το βάρος του τοιχώματος, την ποιότητα του χάλυβα, τη σύνδεση, το μήκος και την ποσότητα. Για σωστή επιλογή μηχανικής, θα πρέπει επίσης να παρέχονται το βάθος, η πίεση, η θερμοκρασία και η σύνθεση του ρευστού φρέατος.

Ε6: Μπορούν οι σωλήνες να παρέχονται με σπείρωμα και σύζευξη;

Ναί. Οι σωληνώσεις μπορούν να παρέχονται με καθορισμένες συνδέσεις API, όπως NU, EU ή IJ, καθώς και συνδέσεις premium για συγκεκριμένο έργο, όπου ισχύει.
