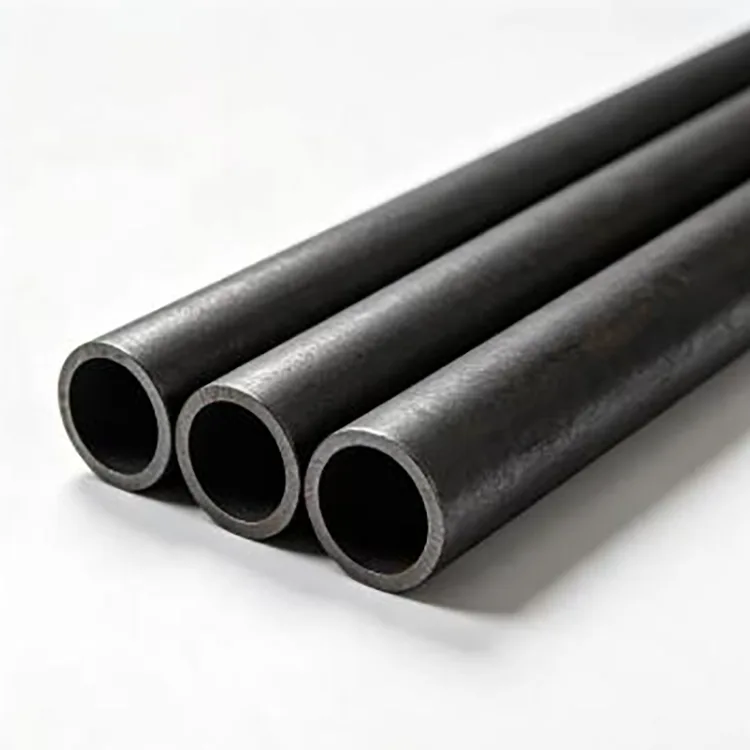

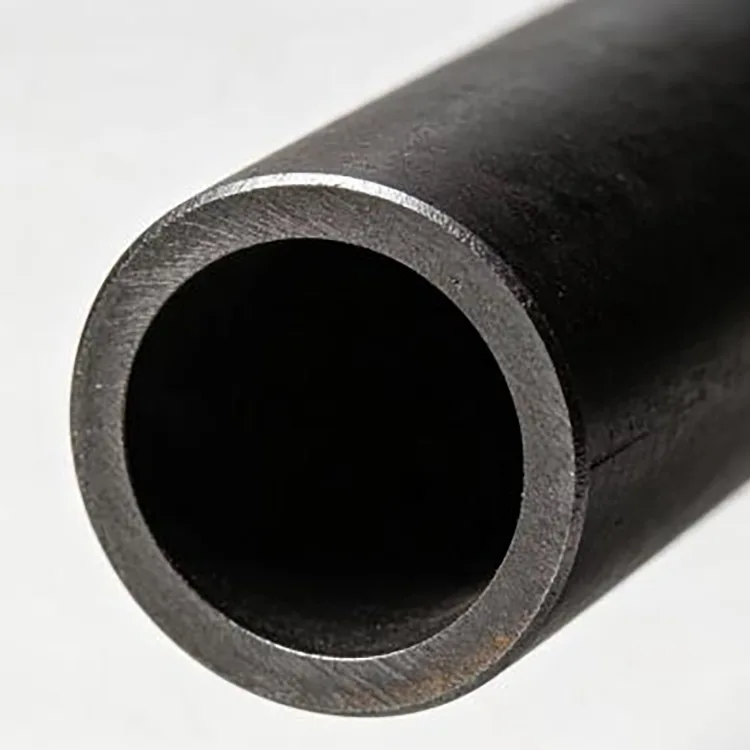

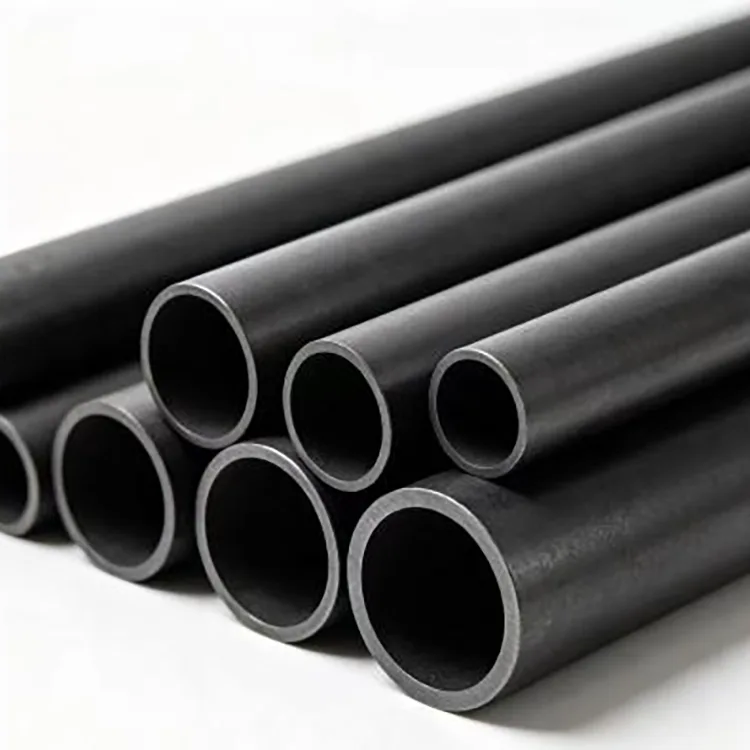

Άνευ ραφής σωλήνας από άνθρακα από χάλυβα

Ο άνευ ραφής σωλήνας από ανθρακούχο χάλυβα σχηματίζεται χωρίς διαμήκη ραφή συγκόλλησης. Ο σωλήνας θερμής έλασης επιλέγεται γενικά για μεγαλύτερες διαμέτρους, βαρύτερους τοίχους και γενική χρήση μηχανικής, ενώ ο σωλήνας ψυχρής έλξης χρησιμοποιείται όπου απαιτούνται αυστηρότερες ανοχές διαστάσεων και λεία επιφάνεια.

Ο σωλήνας μπορεί να παραδοθεί σύμφωνα με τα κινεζικά πρότυπα GB/T ή με τις απαιτήσεις ASTM, EN και JIS σύμφωνα με τις προδιαγραφές εφαρμογής και αγοράς.

Πρότυπα και Υλικά

Το GB/T 8162-2018 παραμένει το τρέχον κινεζικό πρότυπο για δομικούς χαλύβδινους σωλήνες χωρίς ραφή, ενώ το GB/T 8163-2018 είναι το τρέχον πρότυπο για σωλήνες από χάλυβα χωρίς συγκόλληση για σέρβις υγρών.

Το ASTM A53/A53M-24 καλύπτει τόσο σωλήνες χωρίς συγκόλληση όσο και συγκολλημένο χάλυβα, ενώ το ASTM A106/A106M-26 καλύπτει ειδικά σωλήνα από ανθρακούχο χάλυβα χωρίς ραφή για σέρβις σε υψηλή θερμοκρασία.

Τα κοινά υλικά περιλαμβάνουν τα 20#, 45#, Q355B (16Mn), 27SiMn και 40Cr. Η επιλογή υλικού θα πρέπει να βασίζεται στην αντοχή, τη δυνατότητα επεξεργασίας, τη θερμοκρασία, το μέσο συντήρησης και τις απαιτήσεις κατασκευής.

Εύρος Μεγεθών

Ειδικές διαστάσεις, σωλήνας βαρέος τοίχου και ανοχές για το έργο μπορούν να παραχθούν σύμφωνα με σχέδια ή τεχνικές προδιαγραφές.

Θερμής έλασης ή ψυχρής έλξης;

Για απαιτήσεις μεγάλης διαμέτρου και βαρέων τοιχωμάτων, ο σωλήνας χωρίς ραφή θερμής έλασης είναι συνήθως η πιο πρακτική επιλογή. Χρησιμοποιείται ευρέως σε δομικά μέλη, μηχανολογικό εξοπλισμό και γενικές βιομηχανικές εφαρμογές όπου δεν απαιτούνται εξαιρετικά στενές ανοχές διαστάσεων.

Ο σωλήνας χωρίς ραφή με ψυχρή έλξη ταιριάζει καλύτερα σε μικρότερα μεγέθη, αυστηρότερες ανοχές και εφαρμογές κατεργασίας. Η πιο λεία επιφάνεια και οι πιο ελεγχόμενες διαστάσεις του μπορούν να μειώσουν τις εργασίες κατεργασίας για εξαρτήματα όπως μανίκια, θάμνους και μηχανικά εξαρτήματα.

Οι δύο διαδικασίες δεν είναι απλώς διαφορετικές ποιότητες του ίδιου προϊόντος. Η επιλογή πρέπει να βασίζεται στο απαιτούμενο μέγεθος, την ανοχή, την κατάσταση της επιφάνειας και την κατάντη επεξεργασία.

Επιλέγοντας το σωστό πρότυπο

Για δομικά μέλη, μηχανικές κατασκευές και γενική κατασκευή, ο σωλήνας χωρίς ραφή GB/T 8162 είναι το κατάλληλο σημείο εκκίνησης.

Για εφαρμογές νερού, λαδιού, φυσικού αερίου και άλλων ρευστών, ο σωλήνας θα πρέπει να παραγγελθεί σύμφωνα με τις προδιαγραφές της υπηρεσίας υγρών όπως GB/T 8163. Το μέσο συντήρησης, η πίεση σχεδιασμού, η θερμοκρασία και οι απαιτούμενες δοκιμές θα πρέπει να αναφέρονται με σαφήνεια στην παραγγελία αγοράς.

Για σέρβις σε υψηλή θερμοκρασία σύμφωνα με τις απαιτήσεις ASTM, το A106/A106M προορίζεται ειδικά για σωλήνες από ανθρακούχο χάλυβα χωρίς συγκόλληση που χρησιμοποιούνται σε υψηλές θερμοκρασίες.

Επιλογή Υλικού

Το 20# Carbon Steel είναι μια κοινή επιλογή για γενικές εφαρμογές μηχανικής και μηχανολογίας. Έχει καλή μηχανική επεξεργασία και συγκολλησιμότητα και είναι κατάλληλο για πολλές συμβατικές χρήσεις.

Ο ανθρακούχο χάλυβας 45# έχει υψηλότερη αντοχή και σκληρότητα και επιλέγεται κυρίως για άξονες, χιτώνια και μηχανικά μηχανικά μέρη. Οι απαιτήσεις συγκόλλησης θα πρέπει να ληφθούν υπόψη πριν από την επιλογή αυτού του βαθμού.

Το Q355B χρησιμοποιείται συνήθως όπου απαιτείται υψηλότερη δομική αντοχή, συμπεριλαμβανομένων βαρέων κατασκευών, μηχανημάτων και εφαρμογών μηχανικής σε εξωτερικούς χώρους.

Τα 27SiMn και 40Cr είναι ποιότητες κραμάτων υψηλότερης αντοχής που χρησιμοποιούνται για υδραυλικά εξαρτήματα και άλλα μηχανικά μέρη που υπόκεινται σε υψηλότερες απαιτήσεις αντοχής ή φθοράς.

Πού χρησιμοποιείται

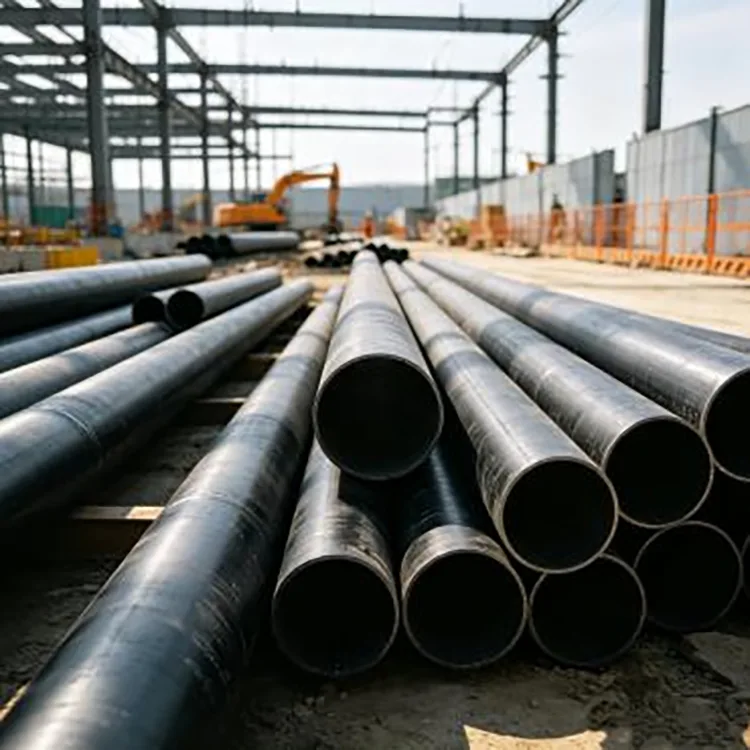

Δομική Μηχανική

Κατασκευές βιομηχανικών εγκαταστάσεων, πλαίσια στήριξης, μέλη γεφυρών, στηρίγματα εξοπλισμού και άλλες φέρουσες μεταλλικές κατασκευές.

Κατασκευή Μηχανημάτων

Σκελετοί μηχανών, χιτώνια άξονα, τεμάχια υδραυλικών κυλίνδρων, θάμνοι, εξαρτήματα εξοπλισμού εξόρυξης και εξαρτήματα μηχανημάτων μηχανικής.

Βαρύς Εξοπλισμός και Μεταφορές

Σκελετοί οχημάτων, ανυψωτικός εξοπλισμός, γεωργικά μηχανήματα και άλλα κατασκευασμένα εξαρτήματα που απαιτούν τμήματα χάλυβα χωρίς συγκόλληση.

Υπηρεσία υγρών

Σωληνώσεις νερού, πετρελαίου, αερίου, ατμού και βιομηχανικών ρευστών όταν ο σωλήνας παραγγελθεί σύμφωνα με τις ισχύουσες προδιαγραφές υπηρεσίας υγρών.

Βιομηχανικά και Δημοτικά Έργα

Φωτοβολταϊκές κατασκευές στήριξης, δημοτική χαλυβουργία, σωληνώσεις εξοπλισμού, χιτώνια και άλλα κατασκευασμένα εξαρτήματα από χάλυβα.

Πάχος τοίχου και επιλογή σωλήνων

Η εξωτερική διάμετρος από μόνη της δεν αρκεί για την επιλογή ενός σωλήνα χωρίς ραφή. Το πάχος του τοιχώματος επηρεάζει την αντίσταση πίεσης, την αντίσταση παραμόρφωσης και τη συνολική αντοχή διατομής, αλλά το απαιτούμενο πάχος πρέπει να υπολογίζεται από τις πραγματικές συνθήκες σχεδιασμού.

Για τη συντήρηση υγρών, ο υπολογισμός θα πρέπει να λάβει υπόψη την πίεση σχεδιασμού, τη θερμοκρασία, την εσωτερική διάμετρο, τις ιδιότητες του υλικού, το όριο διάβρωσης και τον ισχύοντα κώδικα σχεδιασμού σωληνώσεων. Για δομική χρήση, το φορτίο, το άνοιγμα, οι συνθήκες στήριξης και ο λυγισμός πρέπει επίσης να ληφθούν υπόψη.

Αυτός είναι ο λόγος για τον οποίο ένας βαρύτερος σωλήνας δεν είναι αυτόματα η σωστή επιλογή. Οι προδιαγραφές πρέπει να ταιριάζουν με τις πραγματικές συνθήκες σέρβις.

Επεξεργασία και Επιλογές Επιφάνειας

Παρέχουμε κοπή, επένδυση άκρων, λοξότμηση, αφαίρεση σκουριάς, βαφή, γαλβανισμό εν θερμώ και άλλη επεξεργασία σύμφωνα με τις απαιτήσεις του έργου.

Για τα κατεργασμένα εξαρτήματα, μπορεί να παρέχεται σωλήνας ψυχρής έλξης όπου απαιτείται αυστηρότερος έλεγχος διαστάσεων. Για δομική χρήση σε εξωτερικούς χώρους, η επεξεργασία επιφάνειας μπορεί να καθοριστεί ξεχωριστά σύμφωνα με το απαιτούμενο σύστημα αντιδιαβρωτικής προστασίας.

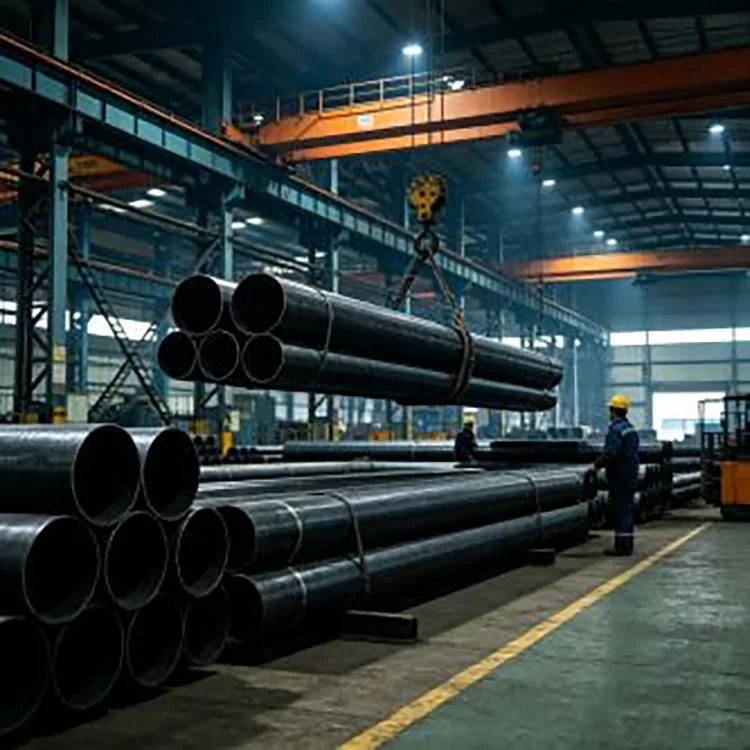

Οι παραγγελίες εξαγωγής μπορούν να συσκευαστούν, να τυλιχτούν και να προστατευτούν από την υγρασία και τη διάβρωση για θαλάσσιες μεταφορές μεγάλων αποστάσεων.

Επιθεώρηση

Η επιθεώρηση μπορεί να κανονιστεί σύμφωνα με το επιλεγμένο πρότυπο και τις απαιτήσεις αγοράς. Ανάλογα με το προϊόν και την εφαρμογή, αυτό μπορεί να περιλαμβάνει χημική σύνθεση, μηχανικές ιδιότητες, επιθεώρηση διαστάσεων, υδροστατική δοκιμή και μη καταστροφική δοκιμή.

Έγγραφα επιθεώρησης και επιθεώρηση τρίτων από SGS, BV ή TÜV μπορούν επίσης να κανονιστούν όταν απαιτείται από το έργο.

Προμήθεια και προσαρμοσμένες παραγγελίες

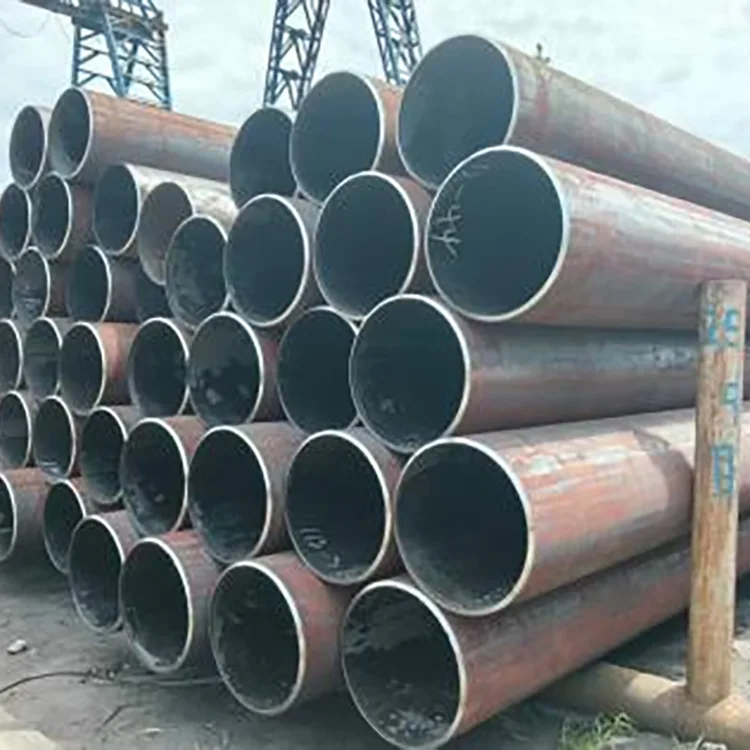

Τα τυπικά μεγέθη μπορούν να παρέχονται από το διαθέσιμο απόθεμα όπου ισχύει. Αναλαμβάνουμε επίσης παραγγελίες έργων που απαιτούν μικτά μεγέθη, δοκιμαστικές ποσότητες, κοπή σταθερού μήκους, ειδικά πάχη τοιχωμάτων ή προσαρμοσμένη επεξεργασία.

Για προσφορά, δώστε το πρότυπο ή την εφαρμογή σωλήνα, την ποιότητα υλικού, την εξωτερική διάμετρο, το πάχος τοιχώματος, το μήκος, την ποσότητα και την απαιτούμενη επεξεργασία. Για παραγγελίες εξαγωγής, θα πρέπει επίσης να προσδιορίζονται οι απαιτήσεις προορισμού και συσκευασίας.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του σωλήνα άνευ ραφής θερμής έλασης και του ψυχρής έλξης;

Ο σωλήνας θερμής έλασης επιλέγεται γενικά για μεγαλύτερες διαμέτρους, παχύτερους τοίχους και γενικές εφαρμογές μηχανικής. Ο σωλήνας ψυχρής έλξης παράγεται με μια πρόσθετη διαδικασία τραβήγματος για να αποκτηθούν πιο σφιχτές διαστάσεις και πιο λεία επιφάνεια, καθιστώντας τον πιο κατάλληλο για κατεργασία ακριβείας και μηχανικά εξαρτήματα.

Ε2: Πώς μπορώ να επιλέξω μεταξύ GB/T 8162 και GB/T 8163;

Το GB/T 8162 είναι για δομικούς σκοπούς, ενώ το GB/T 8163 είναι για υγρά σέρβις. Το σωστό πρότυπο πρέπει να επιλέγεται από την πραγματική χρήση του σωλήνα και όχι μόνο από τη διάμετρο ή την ποιότητα υλικού.

Ε3: Απαιτείται πάντα ο σωλήνας χωρίς ραφή για εφαρμογές υψηλής πίεσης;

Όχι απαραίτητα. Η επιλογή σωλήνων εξαρτάται από τον κώδικα σχεδίασης, την πίεση, τη θερμοκρασία, το μέσο, ​​τις διαστάσεις, το υλικό και την απαιτούμενη επιθεώρηση. Όπου η προδιαγραφή του έργου απαιτεί σωλήνα από ανθρακούχο χάλυβα χωρίς ραφή για σέρβις σε υψηλή θερμοκρασία, το ASTM A106/A106M είναι ένα εφαρμοστέο πρότυπο.

Q4: Μπορεί ο σωλήνας να κοπεί και να υποστεί επεξεργασία πριν από την αποστολή;

Ναί. Η κοπή σταθερού μήκους, η λοξότμηση, η επένδυση άκρων, η επιφανειακή επεξεργασία, ο γαλβανισμός και άλλη επεξεργασία μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις παραγγελίας.

Ε5: Μπορείτε να παρέχετε σωλήνα χωρίς ραφή ASTM A53;

Ναί. Το ASTM A53/A53M καλύπτει τόσο τους σωλήνες χωρίς ραφή όσο και τους συγκολλημένους χαλύβδινους σωλήνες, επομένως η παραγγελία πρέπει να προσδιορίζει με σαφήνεια τον τύπο χωρίς ραφή όταν αυτό απαιτείται.
